Полимеризатор

1
323
2381
0
0
200
3D модель Полимеризатор

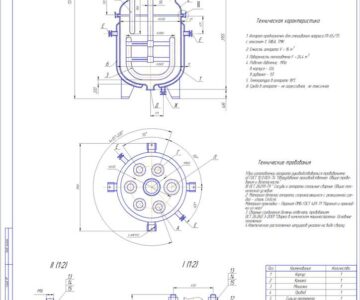

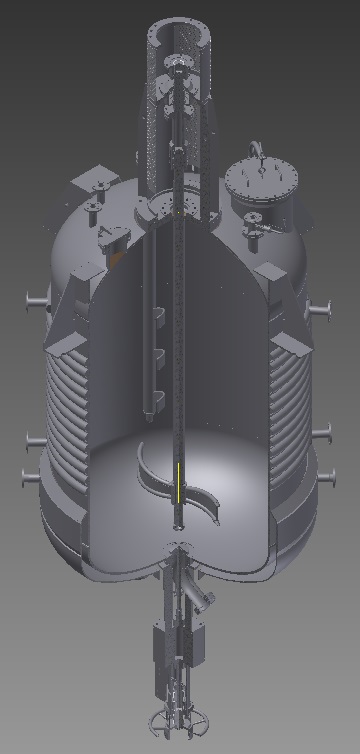

Полимеризатор, для суспензионной полимеризации стирола в производстве вспенивающегося полистерола, объемом 12,5 м. куб..

3D Модели полимеризатор полистерол
