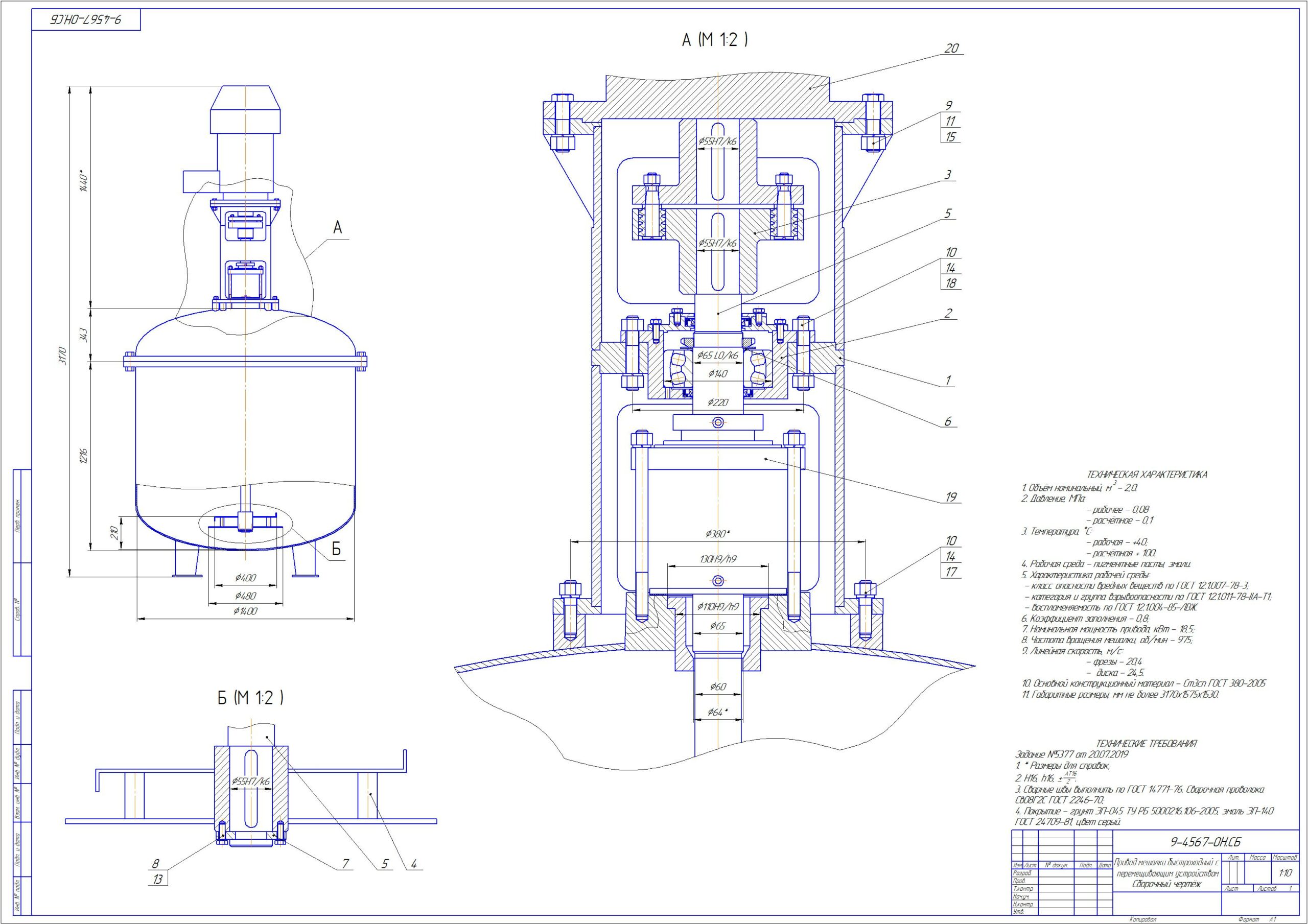

Привод мешалки быстроходный с перемещивающим устройством

Привод мешалки быстроходный устанавливается на мешалки работающие во взрывоопасных помещениях. Перемешивающее устройство представляет собой фрезу и насосный диск, что улучшает равномерность измельчения частиц по всему объёму. Данный привод с перемешивающим устройством возможно устанавливать на мешалки с диаметром от 1.4 до 2.2 м. Грузоподъёмности подшипников в подшипником узле и торцевом уплотнении, а также жёсткости вала, позволяет, при необходимости, изготавливать вал длиной до 3-х метров, для установки на более большие мешалки. В данной работе привод установлен на мешалке объёмом 2 м3.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
1. Объём номинальный, м3 - 2,0.
2. Давление, МПа:
- рабочее - 0,08
- расчётное - 0,1
3. Температура, С:
- рабочая - +40;
- расчётная + 100.
4. Рабочая среда - пигментные пасты, эмали.
5. Характеристика рабочей среды:
- класс опасности вредных веществ по ГОСТ 12.1.007-78-3;
- категория и группа взрывоопасности по ГОСТ 12.1.011-78-IIА-T1;
- воспламеняемость по ГОСТ 12.1.004-85-ЛВЖ.
6. Коэффициент заполнения - 0,8;
7. Номинальная мощность привода, кВт - 18,5;
8. Частота вращения мешалки, об/мин - 975;
9. Линейная скорость, м/с:
- фрезы - 20,4
- диска - 24,5.
10. Основной конструкционный материал - Ст3сп ГОСТ 380-2005.
