Проект теплообменного аппарата "Труба в трубе" для подогрева 10% раствора нитрата калия маслом

Национальный технический университет Украины "Киевский политехнический институт" им. Игоря Сикорского
Инженерно-химический факультет
Кафедра машин и аппаратов химических и нефтеперерабатывающих производств
Курсовой проект по дисциплине: "Процессы и аппараты химических производств"
На тему: Теплообменник "труба в трубе"
Киев 2020

Исходные данные к проекту: спроектировать теплообменник "труба в трубе" для нагрева 10% раствора нитрата калия маслом, производительность - 10 т / ч, начальная температура раствора 55 ° C, конечная температура раствора 70 ° C, начальная температура греющего агента 120 ° C.

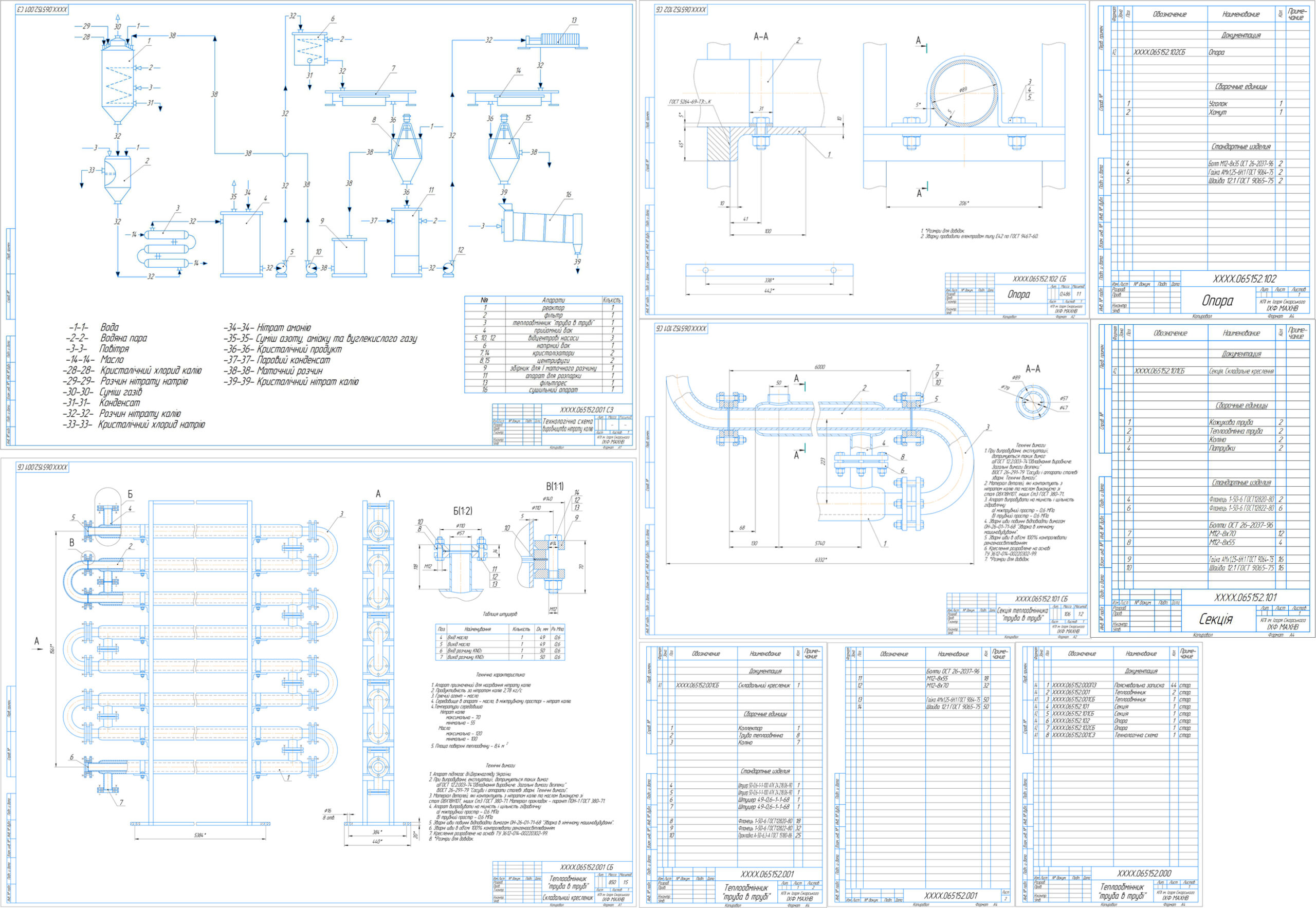

Перечень графического (иллюстрированного) материала: технологическая схема -А1, теплообменник - А1, секция - А2, опора - А2.

Содержание
Введение
1 Наименование и область применения разрабатываемого изделия
1.1 Описание технологического процесса
1.2 Выбор типа теплообменника и его место в технологической схеме
2 Технические требования к аппарату
3 Описание и обоснование выбранной конструкции теплообменника
3.1 Обзор аппаратурного оформления данного и аналогичных технологических процессов
3.2 Описание и обоснование конструкции разрабатываемого изделия, его основных узлов и деталей
3.3 Выбор материалов для изготовления основных узлов и деталей разрабатываемого изделия
3.4 Соответствие разрабатываемого изделия требованиям техники безопасности и промышленной санитарии
3.5 Мероприятия по обеспечению защиты
4 Расчеты, подтверждающие работоспособность и надежность конструкции
4.1 Тепловой и материальный расчет
4.2 Конструктивный (параметрический) расчет
4.3 Гидравлический расчет
4.4 Расчет штуцеров
4.5 Расчет толщины стенки аппарата
4.6 Выбор опор
Выводы
Перечень ссылок
