Проектирование экструзионного узла для профиля из ПВХ

Санкт-Петербургский Государственный Технологический Институт(Технический Университет)
Кафедра оборудования и робототехники переработки пластмасс
Курсовой проект по дисциплине:"Проектирование и расчет технологического оборудования"
На тему:"Проектирование экструзионного узла для профиля из ПВХ"
Санкт-Петербург 2016

Исходные данные: производительность установки 50 кг/ч
В данной работе спроектирован экструзионный узел для переработки ПВХ и получения профиля .

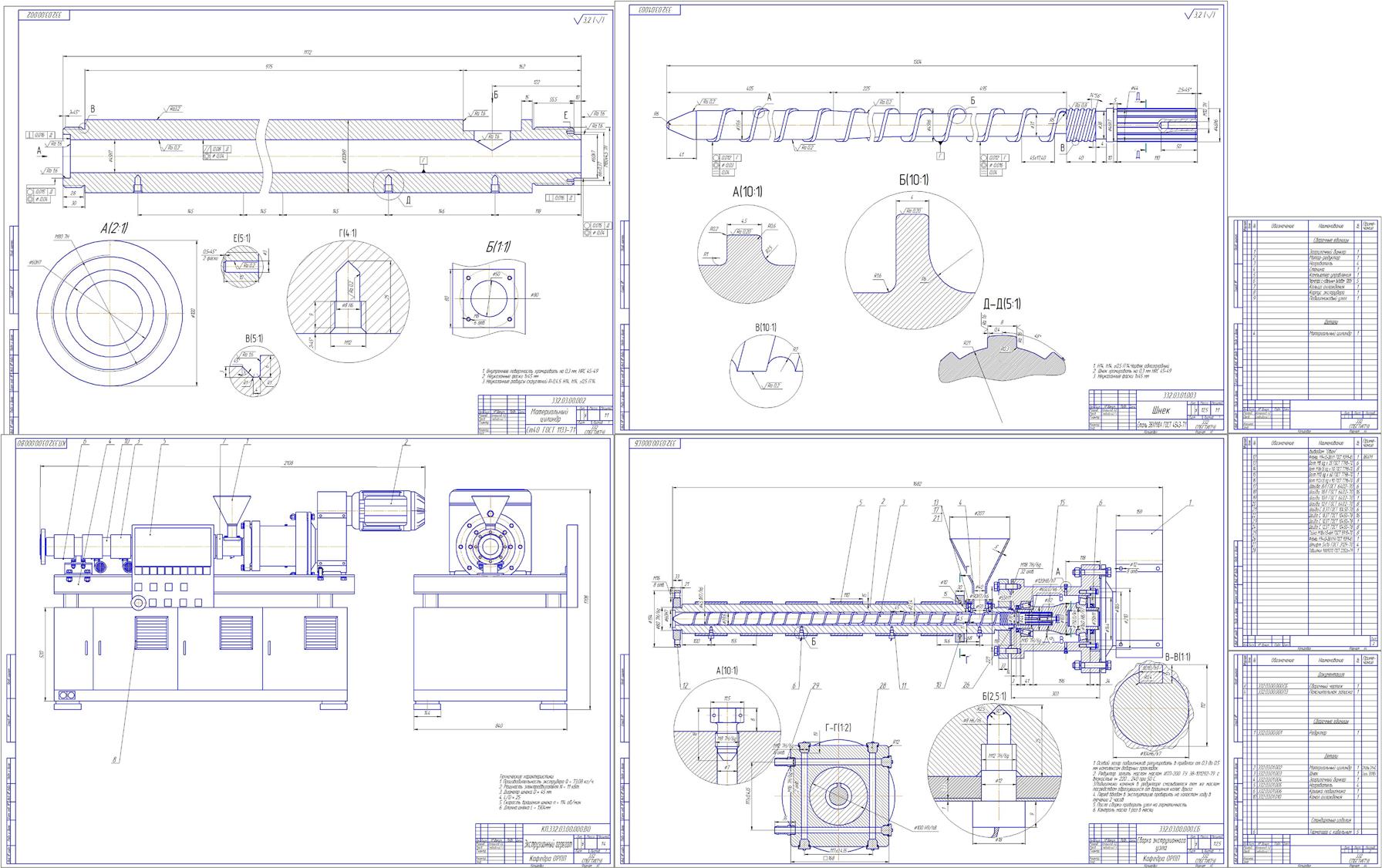

Графическая часть содержит сбору,деталировку.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 5
1 Аналитический обзор 6
1.1 Конструкция одночервячного экструдера 6
1.2 Основные детали экструзионных машин 7
1.4 Экструзия ПВХ профиля 11
1.5 Рецептура и получение экструзионных компаундов 12
1.6 Краткая характеристика перерабатываемого сырья 13
1.6.1 Физические и химические свойства 13
1.6.2 Применение 14
2 Цели и задачи курсового проекта 16
3 Основная часть 17
3.1 Технологические расчеты 17
3.2 Расчет параметров червяка 17
3.3 Расчет рабочей точки экструдера 18
3.4 Расчет потребляемой мощности привода экструдера 23
3.5 Тепловой расчет экструзионного агрегата 24
4 Инженерные расчеты 26
4.1 Проверка червяка на прочность 26
4.2 Проверка червяка на гибкость 29
4.3 Расчет материального цилиндра 31
4.4 Расчет шлицевого соединения 32
4.6 Расчет болтового соединения 34
ВЫВОД 36
Список использованных источников 37
