Расчет аппарата с перемешивающем устройством V=32 м3

Бийский технологический институт, МАХиПП, Курсовой проект по дисциплине "Технологическое оборудование" На тему : "Спроектировать ёмкостной вертикальный аппарат с механическим перемешивающим устройством и встроенным теплообменником"

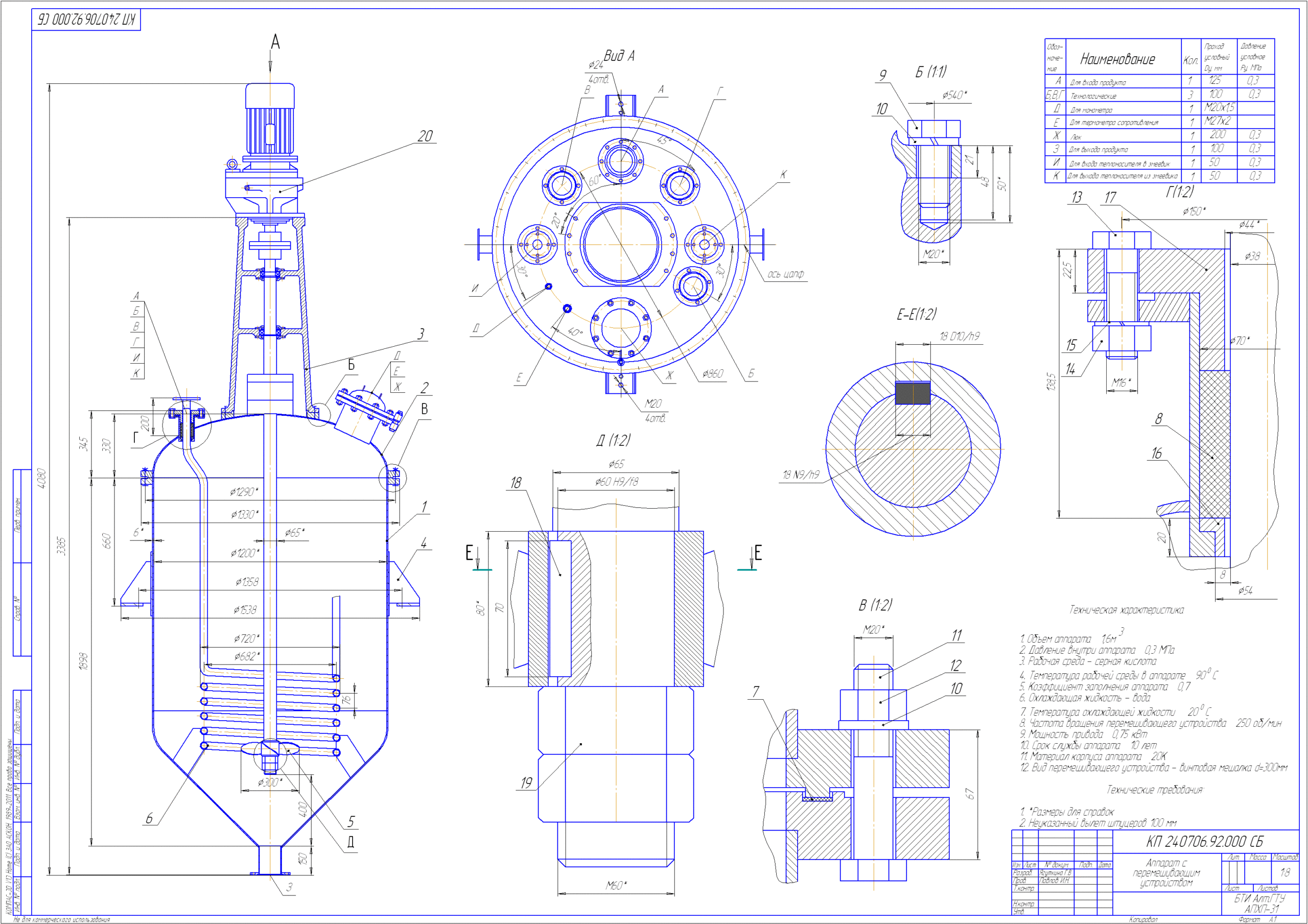

По заданным параметрам вертикального аппарата – цилиндрической обечайке, эллиптической съемной крышке, коническому днищу, со встроенным рубашкой, рамной мешалкой и объёмом аппарата V=32 м3 выбираем стандартные размеры вертикального стального аппарата имеющий следующие характеристики: D=2800 мм, Н=2800 мм, [3, таб.9.1,9.4].
Стандартное коническое отбортованное днище (рис.6) 90-1200-6 ГОСТ 12619-78 выбираем по диаметру аппарата D=1200 мм, с углом при вершине 2α=90º.
D=2800 мм, SД=8 мм, hДЦ =70 мм, HД=1482 мм, FД=9,15 м2, VД=3,812 м3, Rб=200 мм [10, таб. 7.4].

Содержание:

ВВЕДЕНИЕ…………………………………………………………………………..4
1 Литературный обзор ………………………………………………………………6
2 Технологические расчёты
2.1 Расчёт мощности перемешивающего устройства ………………………….15
2.2 Тепловой расчёт аппарата ………………………………………………….. 20
2.3 Расчет змеевика ………………………………………………………………22
3 Механические расчёты
3.1 Расчёт корпуса аппарата на прочность ………………………………………24
3.2 Расчёт вала перемешивающего устройства на жёсткость и прочность ……26
3.3 Выбор торцевого уплотнения ………………………………….......................32
3.4 Выбор строповых устройств и опор аппарата по грузоподъёмности …… 33
ЗАКЛЮЧЕНИЕ..……………………………………………………………………. 36
Используемые источники …………………………………………………………. 37
