Роторно дисковой экстрактор

Для интенсификации процесса массообмена используются различные конструкции экстракторов.

Известен аппарат, снабженный вращающимися диспергирующими дисками [1] Интенсификация процесса в этом случае достигается за счет увеличения степени турбулизации легкой и тяжелой фаз диспергирующими дисками.

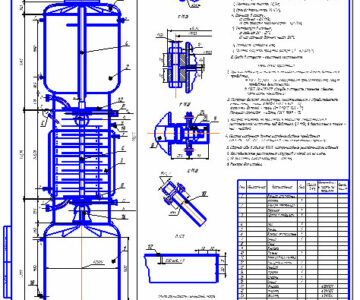

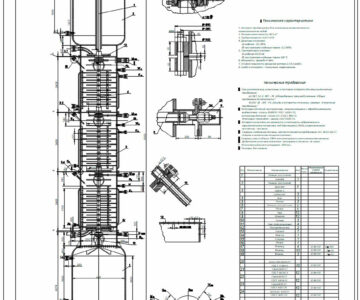

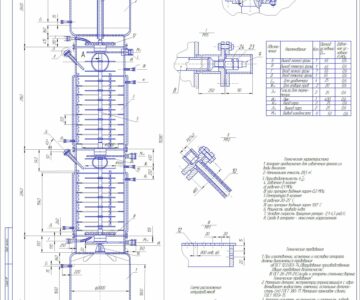

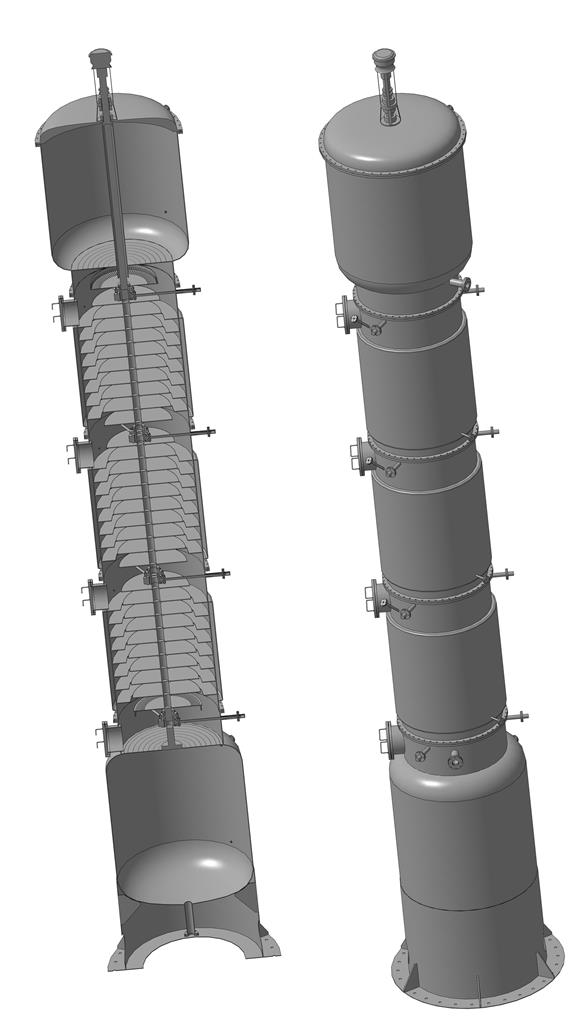

Наиболее близким к изобретению является роторно-дисковый экстрактор, содержащий цилиндрический корпус со статорными элементами и штуцерами для ввода и вывода легкой и тяжелой фаз [2] Однако этот экстрактор обладает значительным продольным перемешиванием, недостаточно развитой поверхностью контакта фаз, что ухудшает массообмен и вызывает дополнительные энергозатраты.

Целью изобретения является интенсификация процесса массообмена за счет увеличения межфазной поверхности и снижения интенсивности продольного перемешивания.

Для этого в роторно-дисковом экстракторе, включающем корпус со статорными кольцами, вал с диспергирующими дисками и штуцера для ввода и вывода легкой и тяжелой фаз, диспергирующие диски выполнены в виде пакетов, каждый из которых содержит по меньшей мере одну гофрированную пластину и диск, образующие турбулизующую камеру, в которой установлены диспергирующие элементы, при этом гофрированная пластина, диск и периферийная стенка пакета перфорированы.
