Система сепарации пара.

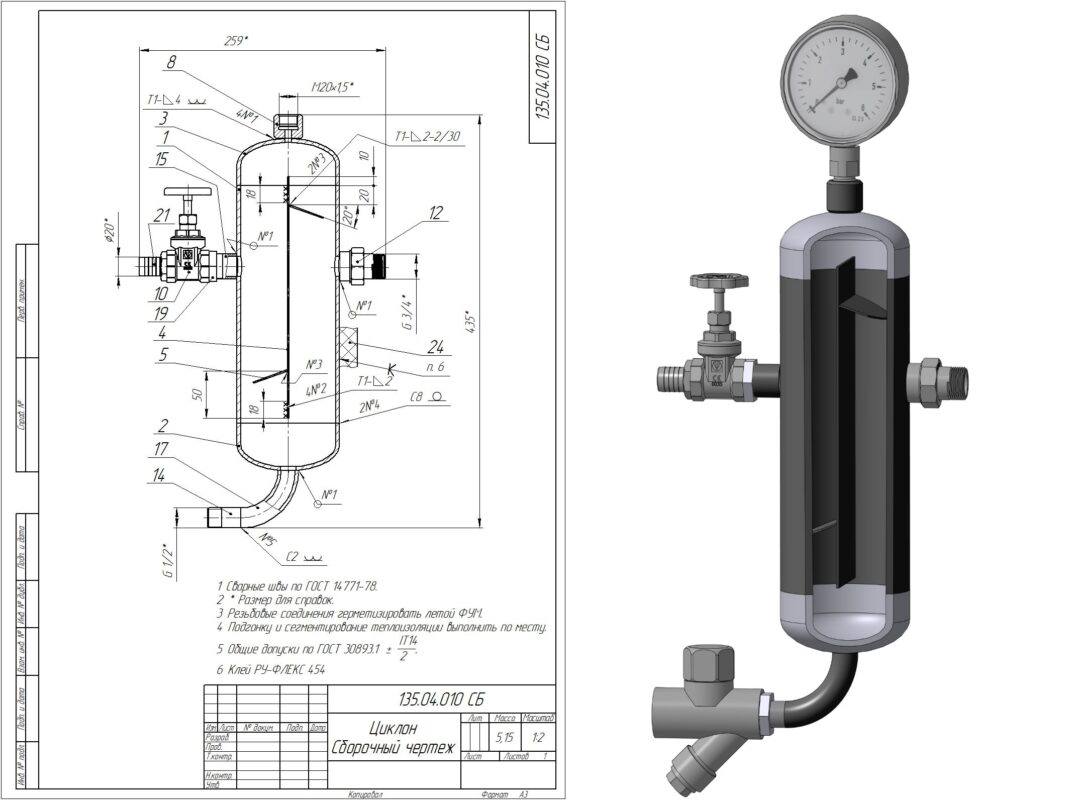

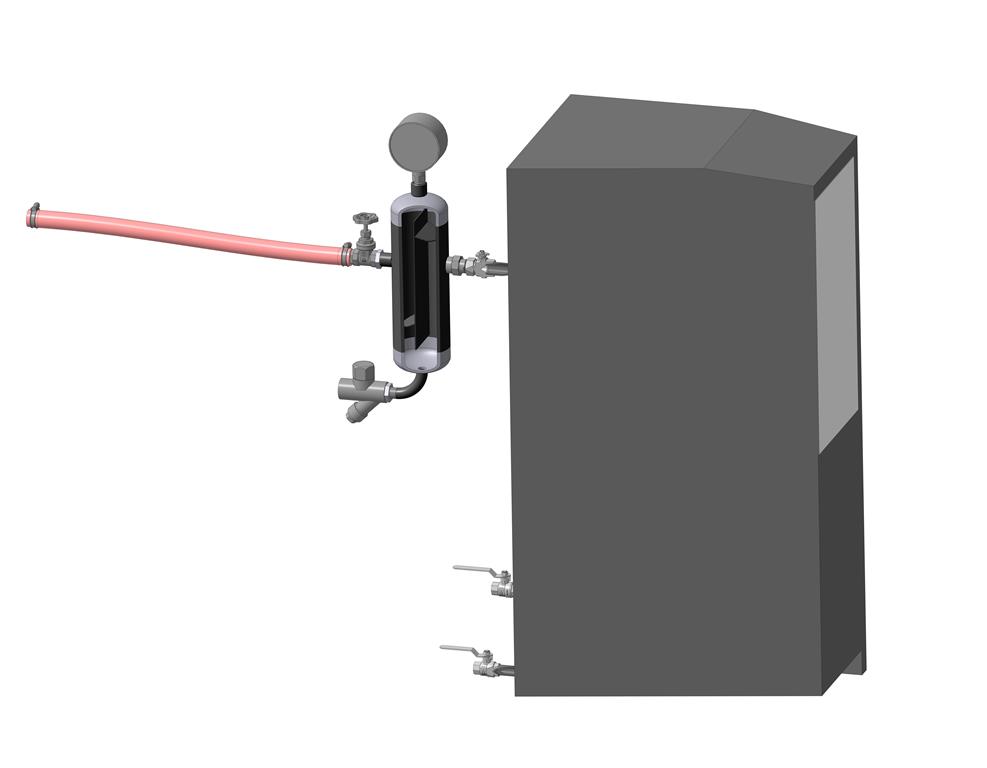

Сепаратор пара предназначен для удаления капель влаги и механических включений пара из паропроводов и парогенераторов. Удаление взвешенных водяных происходит благодаря резкому изменению направления потока рабочей среды. Отделяясь от основного потока частицы влаги вместе с частицами ржавчины, грязью и сварочным градом скапливаются на внутренних поверхностях корпуса и отбойников.

Газовый сепаратор Очистка пара Пар циклон

Автор

Евгений Мещериков

Дата

28.05.2025

Язык

Русский

Состав

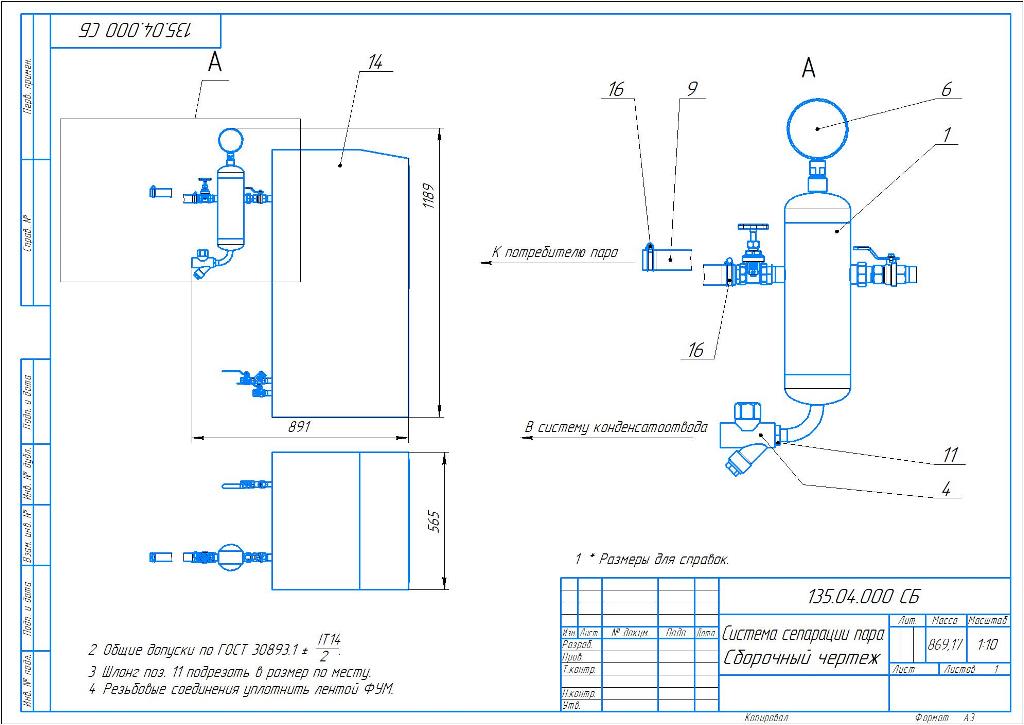

3D сборка, сборочный чертеж

Софт

КОМПАС-3D 23 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

3d
- 135.04.000 - Система сепарации пара.a3d
- Прочие изделия
  - Американка, нар рез. G3_4 - приварка DN20.m3d
  - Бобышка №6 БП-ТМ-30-М20×1,5 AISI 304.m3d
  - Вентиль ВР G3_4 - ВР G3_4.m3d
  - Конденсатоотводчик.m3d
  - Манометр.m3d
  - Отвод 90-1-21.3х3,2-12Х18Н10Т ГОСТ 17375.m3d
  - Резьба трубная наружняя 1_2.m3d
  - Резьба трубная наружняя 3_4.m3d
  - Рукав резиновый паровой на 210 градусов А230.m3d
  - Тройник С-С-С (длинный), DN25(∅28) AISI 304 (30410).m3d
  - Штуцер нержавеющий AISI 304 , нар. резьба G3_4x20mm.m3d
  - Хомут
    - Винт.m3d
    - Зажим.m3d
    - Корпус.m3d
    - Полоса.m3d
    - Хомут силовой.a3d
  - Парогенератор
    - Кран шаровой G1_2 ВР-НР.m3d
    - Кран шаровой G1_2.m3d
    - Кран шаровой G3_4.m3d
    - Парогениратор.m3d
    - Фильтр косой G 1_2.m3d
- 135.04.010 - Циклон
  - 135.04.010 - Циклон.a3d
  - 135.04.011 - Труба.m3d
  - 135.04.012 - Заглушка.m3d
  - 135.04.014 - Перегородка.m3d
  - 135.04.015 - Отбойник.m3d
КД
- 135.04.000 СБ - Система сепарации пара.cdw
- 135.04.000 - Система сепарации пара.spw
- 135.04.010 - Циклон
  - 135.04.010 - Циклон.spw
  - 135.04.010 СБ - Циклон Сборочный чертеж.cdw
  - 135.04.011 - Труба.cdw
  - 135.04.012 - Заглушка.cdw
  - 135.04.014 - Перегородка.cdw
  - 135.04.015 - Отбойник.cdw
