Технологическая схема аммиачной селитры с виброгранулятором

Черкасский государственный технический университет
Кафедра Химии и химических технологий
Дипломный проект
На тему: Производство аммиачной селитры стадии грануляции производительностью 2 т/сутки
Черкассы 2014

Дипломный проект (работа): 108 с .; 9 рис .; 29 табл .; 15 источников;

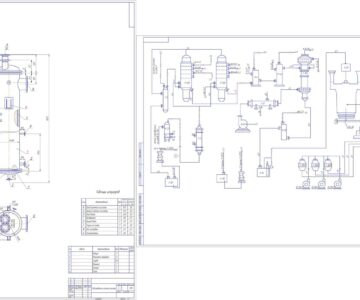

2 чертежа 1 плакат.

Цель работы: Разработать технологическую схему АС-67 и аппаратурное оформление аммонийной селитры производительностью 2000 т/сут.

В работе рассмотрены существующие методы и технологические схемы производства аммонийной селитры, химизм и теоретические основы процесса, обоснован выбор метода производства проектируемого.
Охарактеризованы продукции, сырья, вспомогательных материалов и энергетических носителей.
Проведен расчет материальных и тепловых балансов процесса грануляции аммонийной селитры, рассчитан расходные коэффициенты и основной аппарат.

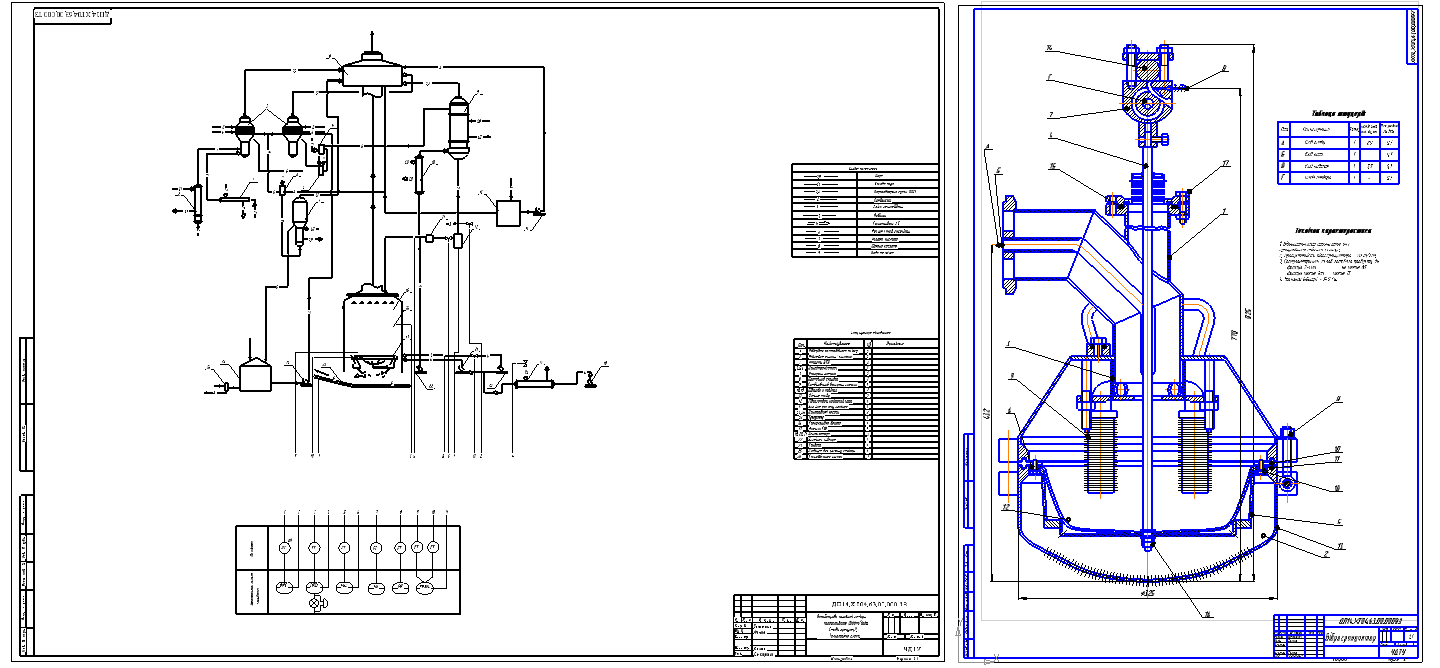

В процессе выполнения работы разработана технологическая схема, схема автоматического контроля и управления стадией грануляции.
В работе охарактеризованы аналитического контроля производства аммонийной селитры стадии грануляции.
В разделе по экологической безопасности производства охарактеризованы газовых, жидких и твердых выбросов.
Рассмотрены раздел по охране труда, предоставлено карту условий труда аппаратчика гранулирования и разработаны средства защиты от шума.
В разделе экономики рассчитан себестоимость продукции и смета цеховых расходов

Техническая характеристика
1. Виброгранулятор предназначен для гранулирования аммиачной селитры.
2. Производительность виброгранулятора - 20 т / час.
3. Гранулометрический состав готового продукта,%
фракция 2-4мм не менее 85
фракция менее 1 мм меньше 15
4. Частота вибрации - 340 Гц.
