Курсовой проект по дисциплине: Процессы и аппараты
На тему "Расчет теплообменного аппарата "труба в трубе" Омск 2017

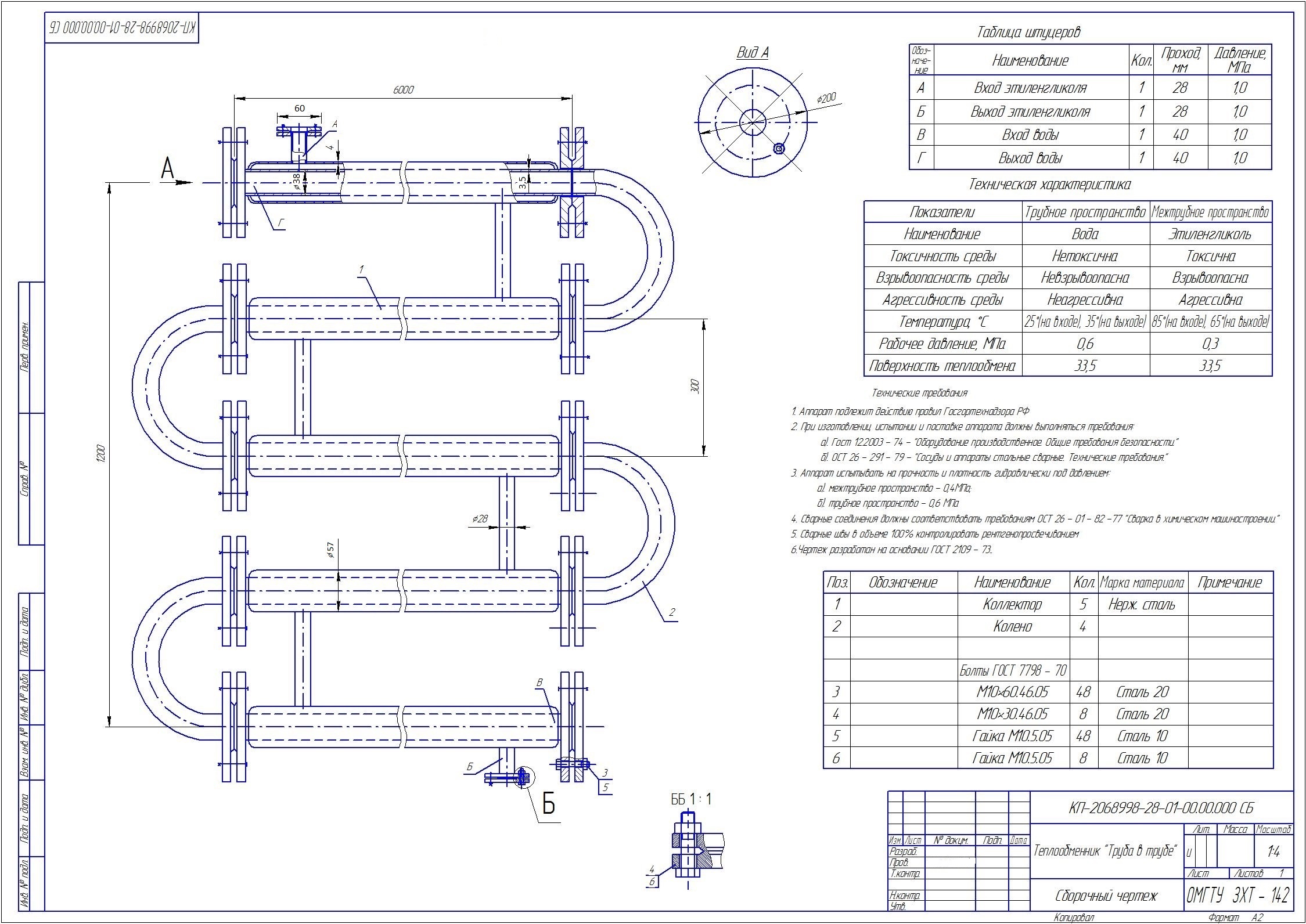

В данной работе рассматривается теплообменник "трубу в трубе", для теплоносителей этиленгликоль-вода, G=20 кг/ч, Тн1=85; Тк1=65; Тн2=25; Т2к=35; Р=1.1. Принимаем противоточную систему движения теплоносителей, вода поступает в межтрубное пространство, а этиленгликоль двигается по внутренней трубе. В данном курсовом проекте был рассчитан теплообменник типа ТТОН «Труба в трубе». Были определены его конструктивные диаметры (диаметры внешней и внутренней труб 38×3,5 и 57×4 мм соответственно, длина 6 метров). Также был рассчитан тепловой баланс коэффициент теплопередачи К = 1015 Вт/(м2К)), гидравлический расчет, где были выбраны насосы, рассчитан поверочный расчет и конструктивный (выбор штуцеров, опоры). Графическая часть содержит технологическую схему и чертеж теплообменника
