Центрифуга шнековая непрерывно действующая горизонтальная осадительная

0
227
9167
121
5
60

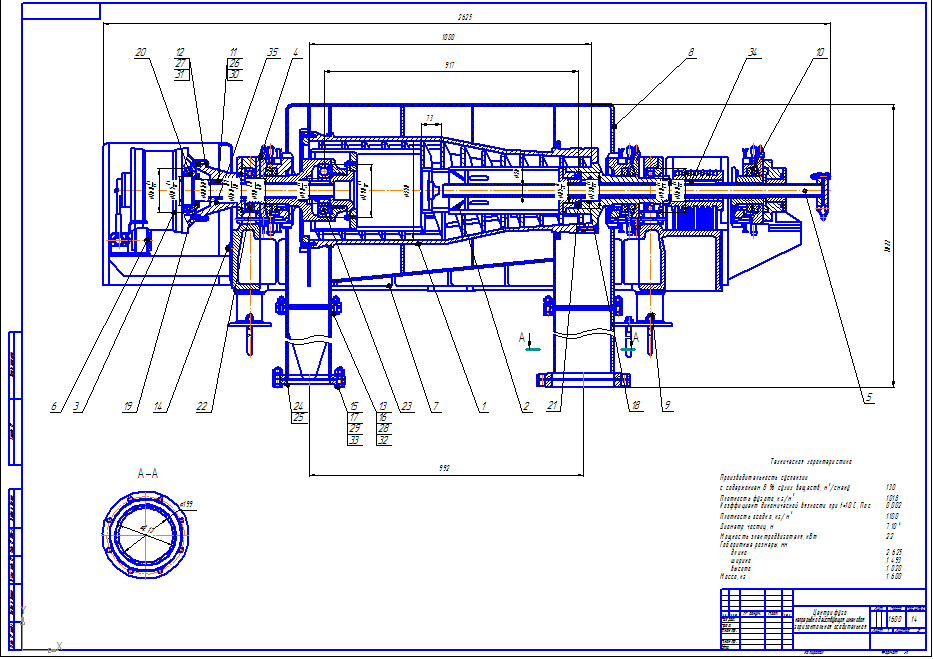

Предоставлен чертеж шнековой центрифуги и чертеж узла(ротор шнековой центрифуги), спецификация и пояснительная записка.
В химической промышленности наибольшее распространение получили отстойные горизонтальные центрифуги. Выгрузка осадка в таких центрифугах производится шнеком, число оборотов которого отличается от числа оборотов ротора на 1÷2 %.
Центрифуги являются классификаторами, делящими твердую фазу суспензии на два класса. В слив (с фугатом) уходят преимущественно частицы с размерами от нуля до величины крупности разделения; в осадке остаются частицы с размерами больше крупности разделения.
Под крупностью разделения понимают такой бесконечно узкий класс частиц, вероятность попадания которых как в осадок, так и в слив одинакова.

Техническая характеристика
Производительность суспензии
с содержанием 8 % сухих веществ, м /смену 130
Плотность фугата, кг/м 1018
Коэффициент динамической вязкости при t=10 С, ПаHс 0,002
Плотность осадка, кг/м 1100
Диаметр частиц, м 7H10
Мощность электродвигателя, кВт 22
Габаритные размеры, мм
длина 2 625
ширина 1 493
высота 1 020
Масса, кг 1 600

Содержание

1 Введение 2
2 Исходные данные 3
3 Технологическая часть 4
4 Расчет потребляемой мощности центрифуги 6
5 Расчет на прочность ротора центрифуги 10
5.1 Расчет цилиндрической части ротора 10
5.2 Расчет конической части ротора 12
6 Расчет клиноременной передачи 13
7 Расчет вала 16
8 Подбор подшипников 21
Литература 22


Сообщить о проблеме
Дата
31.10.2012
Язык
Русский
Состав
Сборочный чертеж (СБ), Ротор, Спецификации, ПЗ
Софт
КОМПАС-3D 12 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • Центрифуга шнековая
    • Ротор центрифуги щнековой 1.spw
    • Центрифуга шнековая1.cdw
    • Центрифуга шнековая 1.docx
    • Ротор центрифуги шековой 1.cdw
    • Центрифуга шнековая 1.spw
