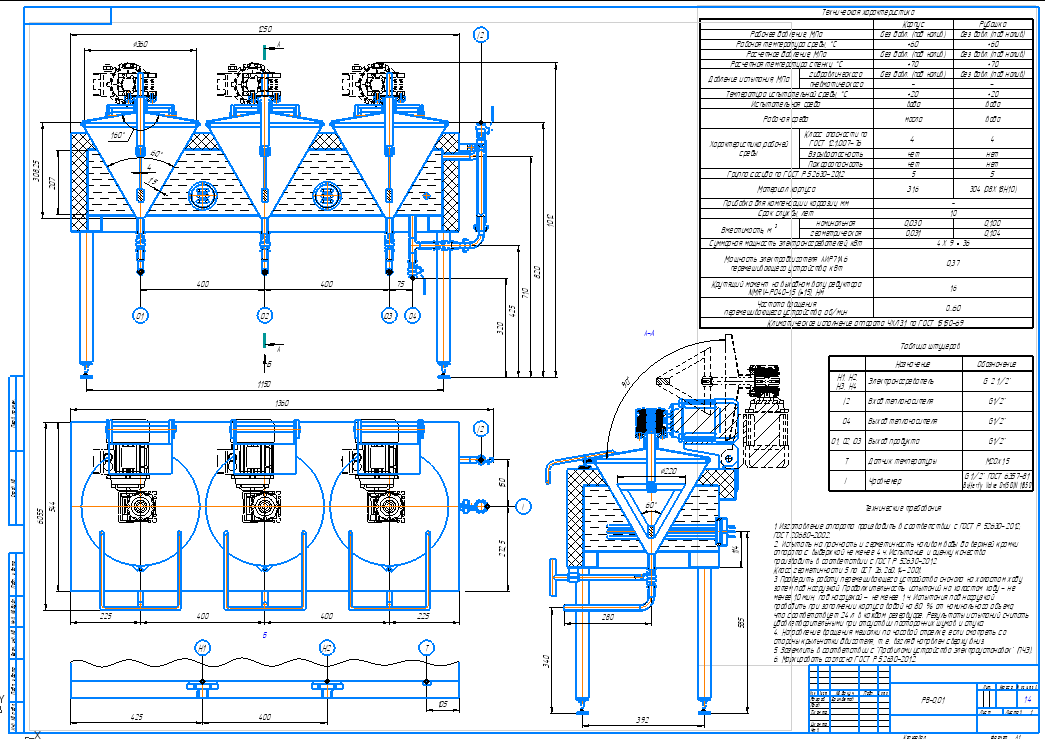

Единая установка на три конусных реактора (без давления) РВ-0,01.
Три герметичных реактора по 10 литров, с рамной мешалкой, приводами по 0,37 кВт. Установлены в общую ванну (рубашку), которая греется 4 ТЭНовыми пучками по 9 кВт каждый(под воду).
