Модернизация рабочих органов конусной дробилки

Белорусский государственный университет транспорта
Кафедра «Детали машин, путевые и строительные машины»
Курсовая работа по дисциплине «Строительные машины и монтажное оборудование»
На тему "Модернизация рабочих органов конусной дробилки"
Гомель, 2014

В данной курсовой работе кратко описано назначение конусных дробилок, произведен патентный анализ конструкций конусных дробилок, расчет основных параметров конусной дробилки, расчет открытой передачи, приведены основные положения техники безопасности при работе дробилки.
Исходные данные для расчета: ширина приемного отверстия – 50 мм, степень измельчения материала – i = 7, производительность – 20 м3/ч, предел прочности материала – 250 МПа, диаметр подвижного конуса D = 600 мм.

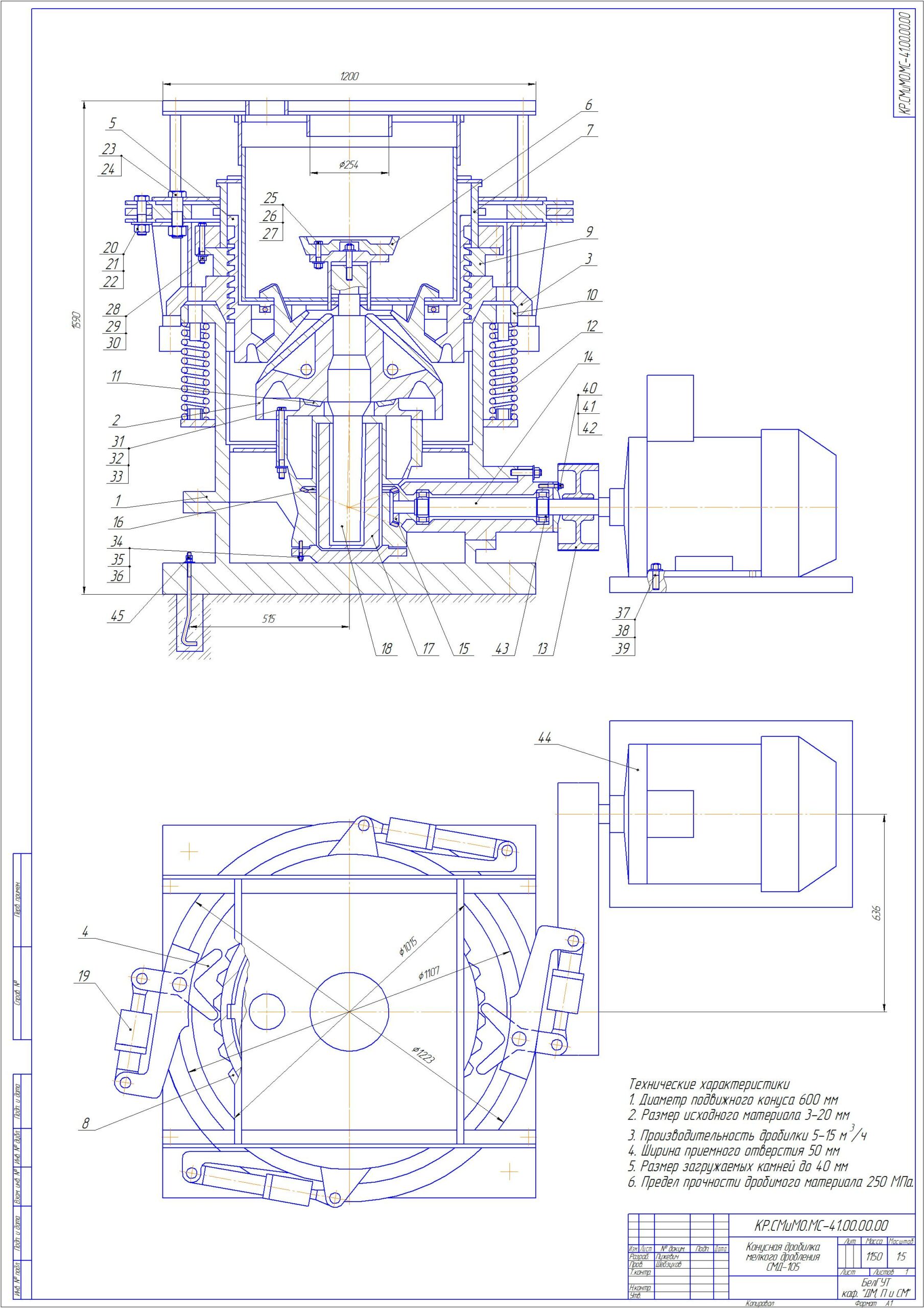

Курсовая работа содержит 2 листа формата А1. Из них лист 1 - общий вид машины, лист 2 - сборочный чертеж дробящего конуса (А3), колесо зубчатое (А3), шестерня (А3), шкив (А3), 32 листа пояснительной записки.

Состав: Вид общий (ВО), Сборочный чертеж дробящего конуса (СБ), Деталировка (колесо зубчатое, шкив, шестерня), спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 2015

Сайт: www

Файлы:

Каталог / Транспорт / Строительные, специальные и дорожные машины / Модернизация рабочих органов конусной дробилки

СМиМО/
СМиМО/ПЗ/
СМиМО/ПЗ/пояснилка.docx
СМиМО/ПЗ/содержание.docx
СМиМО/ПЗ/Титульник1.docx
СМиМО/ПЗ/Титульник2.docx
СМиМО/Чертежи/
СМиМО/Чертежи/Спецификация.spw
СМиМО/Чертежи/Чертеж общий вид.cdw
СМиМО/Чертежи/чертежи.frw
