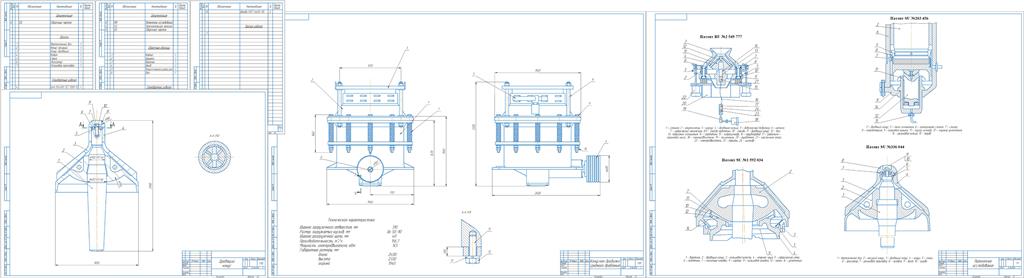

Модернизация механического оборудования предприятий строительной индустрии (дробящий конус)

НИУ МГСУ
Кафедра МАиРС
Курсовой проект по дисциплине «Механическое оборудование предприятий строительной индустрии»
На тему: Модернизация механического оборудования предприятий строительной индустрии

Модернизируемый узел - Дробящий конус
Цель модернизации – устранение боковых возникающих усилий и надежности стопорения. Это достигается тем, что головка конуса выполнена по сфере, центр радиуса которой совпадает с центром радиуса качания самого конуса, а в валу, в футеровке и предохранительной головке выполнена прорезь, в которой установлен фиксатор, состоящий из кольца с двумя противолежащими хвостовиками. При этом кольцо смонтировано в отверстии вала, а хвостовики в равномерно расположенных по окружности торцовых прорезях и одновременно в торцовых прорезях гайки, имеющих между собой равные углы, расположенные в пределах 90 градусов.
Исходные данные:
Диаметр основания подвижного конуса: D = 1,85 м;
Размер выходной щели: d = 0,04 м;
Коэффициент разрыхления: k = 0,45;
Коэффициент трения материала о поверхность конуса: f=0,37;
Угол между образующей дробящего конуса и основанием: γ=40^0;
Угол захвата: α=18^0;
Плотность материала: ρ=2000 кг/м^3.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ
1. Технологическая часть
2. Патентный поиск
3. Устройство и работа конусной дробилки среднего дробления
4. Расчет конусной дробилки среднего дробления
5. Охрана труда и окружающей среды
ЗАКЛЮЧЕНИЕ
СПИСОК ЛИТЕРАТУРЫ
