Модернизация конусной дробилки ДРО-592

Белгородский государственный технологический университет им.В.Г.Шухова.
Кафедра механического оборудования
Курсовой проект по дисциплине " Механическое оборудование общий курс"
На тему "Модернизация конусной дробилки ДРО-592"
Белгород 2018

Исходные данные Конусная Дробилка ДРО-592 : Размер куска исходного материала, наибольший, мм 90
Ширина разгрузочной щели, мм 12-35
Производительность, м3/ч 19-40
Мощность двигателя основного привода, кВт 30
Масса, т 3,57
Габаритные размеры без привода LxBxH, не более, мм 1600х1820х1400.

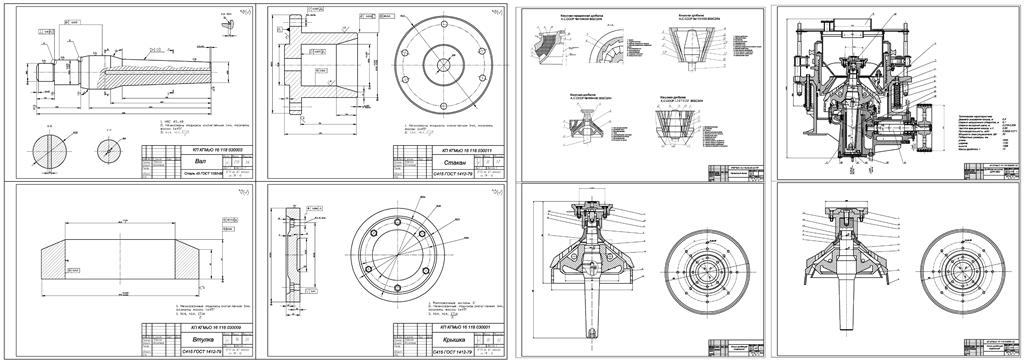

Графическая часть содержит: Конусная Дробилка ДРО-592 (Вид общий ), Конус (СБ) ,Деталировка , Патентный поиск.
Содержание :
Введение
1. Технологическая часть
2. Специальная часть
2.1. Назначение и принцип действия конусной дробилки
ДРО-592
2.2. Патентный поиск
2.3. Сущность модернизации
2.4. Расчет конусной дробилки ДРО-592
2.4.1. Расчет основных параметров
2.4.2. Расчет производительности
2.4.3. Расчет мощности, потребляемой приводом
2.4.4. Кинематический расчет привода
2.4.5. Расчет клиноременной передачи от электродвигателя на приводной вал дробилки
2.4.6. Расчет радиально-опорных подшипников приводного вала
2.5. Прочностные и проверочные расчеты отдельных узлов и деталей машин
2.5.1. Расчет нагрузки на главный вал
2.5.2. Проверочный расчет пружин
2.5.3. Расчет усилий в конической зубчатой передаче
Заключение
Литература

Состав: Конусная дробилка ДРО-592 (ВО) , Конус подвижный (СБ) , Деталировка (Вал, Стакан, Втулка, Крышка), Патентный поиск, Спецификация, ПЗ. Язык документа

Софт: AutoCAD 2004

Каталог / Промышленность / Добывающая, горная промышленность / Модернизация конусной дробилки ДРО-592

Просмотр файлов
Спецификация.doc
Титульник ПМО.doc
Деталировка.dwg
Конус.dwg
Конус.frw
᭠ ஡ -592.dwg
᭠ ஡ -592.frw
Курсовик ДРО-592.doc
пат[1].поискновый.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
