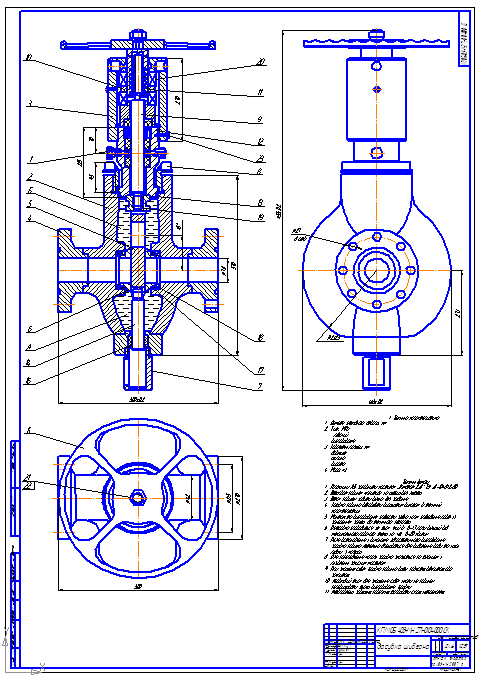

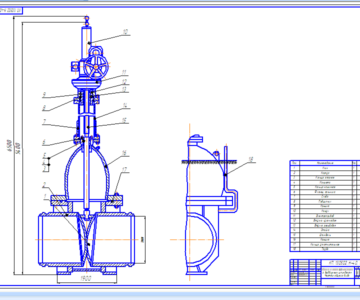

Чертёж задвижки ЗПМ-80-700

задвижка плоскошиберная ЗПМ-80-700 для перекрытия манифольдных линий скважин

Технічна характеристика
1.Діаметр прохідного отвору, мм 78
2.Тиск, МПа
робочий 70
випробування 105
3.Габаритні розміри, мм
довжина 500
ширина 465
висота 1155
4.Маса, кг 246

Состав: СБ, Спецификация, Деталировка Язык документа

Софт: Компас V8

Файлы:

Каталог / Промышленность / Нефть и Газ / Чертёж задвижки ЗПМ-80-700

Засувка ЗПМ-80-700А..cdw
Корпус.cdw
Кришка 3.bak.cdw
Шток 9.bak.cdw
Специфікація ЗПМ 1.bak
Специфікація ЗПМ 1.cdw
Специфікація ЗПМ 2.cdw
