Задвижка прямоточная шиберная ЗПМ 65х21

641

300

3D модель Задвижка прямоточная шиберная ЗПМ 65х21

Задвижка шиберная ЗПМ 65х21/35 предназначена для перекрытия каналов в устьевой арматуре фонтанных, насосных и нагнетательных скважин, эксплуатирующихся в условиях климатических районов I2 - II5 по ГОСТ 16350-80. Климатическое исполнение – ХЛ; категория размещения при эксплуатации – I по ГОСТ 15150-69; скважинная среда – некоррозионная и коррозионная К1 (содержание СО2 до 6% по объему); класс материала – АА; уровень технических требований – УТТ1 по ГОСТ Р 51365. Присоединительные размеры фланцев выполнены по РД 26-16-40-89.

задвижка ЗПМ 65х21

Автор

Иван Петров

Дата

03.07.2020

Язык

Русский

Состав

3Дсборка,деталировка, Сборочный чертеж со спецификацией, рабочие чертежи

Софт

КОМПАС-3D 16 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Задвижка прямоточная шиберная _ ЗПМ 65х21ЧЗТО.00.000 СБ
- Винт _ ЗПМ 65х21ЧЗТО.00.006.cdw
- Седло _ ЗПМ 65х21ЧЗТО.00.004.cdw
- Сухарь _ ЗПМ 65х21ЧЗТО.00.008.cdw
- Пружина _ ЗПМ 65х21ЧЗТО.00.003.cdw
- Корпус _ ЗПМ 65х21ЧЗТО.00.001.cdw
- Корпус _ ЗПМ 65х21ЧЗТО.00.001.m3d
- Крышка _ ЗПМ 65х21ЧЗТО.00.009.cdw
- Указатель _ ЗПМ 65х21ЧЗТО.00.010.cdw
- Указатель _ ЗПМ 65х21ЧЗТО.00.010.m3d
- Сухарь _ ЗПМ 65х21ЧЗТО.00.008.m3d
- Табличка _ ЗПМ 65х21ЧЗТО.00.012.cdw
- Винт _ ЗПМ 65х21ЧЗТО.00.006.m3d
- Задвижка прямоточная шиберная _ ЗПМ 65х21ЧЗТО.00.000 СБ.a3d
- Шибер _ ЗПМ 65х21ЧЗТО.00.005.cdw
- Штурвал _ ЗПМ 65х21ЧЗТО.01.000 СБ
  - Ключ _ ЗПМ 65х21ЧЗТО.01.001.cdw
  - Обод _ ЗПМ 65х21ЧЗТО.01.003.m3d
  - Штурвал _ ЗПМ 65х21ЧЗТО.01.000 СБ.a3d
  - Спица _ ЗПМ 65х21ЧЗТО.01.002.cdw
  - Ключ _ ЗПМ 65х21ЧЗТО.01.001.m3d
  - Штурвал Сборочный чертеж _ ЗПМ 65х21ЧЗТО.01.000 СБ.cdw
  - Обод _ ЗПМ 65х21ЧЗТО.01.003.cdw
  - Спица _ ЗПМ 65х21ЧЗТО.01.002.m3d
- Шибер _ ЗПМ 65х21ЧЗТО.00.004.m3d
- Седло _ ЗПМ 65х21ЧЗТО.00.003.m3d
- Стакан _ ЗПМ 65х21ЧЗТО.00.007.m3d
- Стакан _ ЗПМ 65х21ЧЗТО.00.007-01.cdw
- Табличка _ ЗПМ 65х21ЧЗТО.00.012.m3d
- Пружина _ ЗПМ 65х21ЧЗТО.00.002.m3d
- Стакан _ ЗПМ 65х21ЧЗТО.00.007.cdw
- Гайка _ ЗПМ 65х21ЧЗТО.00.005.cdw
- Клапан _ ЗПМ 65х21ЧЗТО.02.000 СБ
  - Седло _ ЗПМ 65х21ЧЗТО.02.004.cdw
  - Колпак _ ЗПМ 65х21ЧЗТО.02.002.cdw
  - Штырь _ ЗПМ 65х21ЧЗТО.02.003.cdw
  - Пружина _ ЗПМ 65х21ЧЗТО.02.006.m3d
  - Клапан _ ЗПМ 65х21ЧЗТО.02.000 СБ.a3d
  - Штырь _ ЗПМ 65х21ЧЗТО.02.003.m3d
  - Втулка _ ЗПМ 65х21ЧЗТО.02.005.cdw
  - Клапан Сборочный чертеж _ ЗПМ 65х21ЧЗТО.02.000 Спец.cdw
  - Клапан Сборочный чертеж _ ЗПМ 65х21ЧЗТО.02.000 СБ.cdw
  - Седло _ ЗПМ 65х21ЧЗТО.02.004.m3d
  - Втулка _ ЗПМ 65х21ЧЗТО.02.005.m3d
  - Корпус _ ЗПМ 65х21ЧЗТО.02.001.cdw
  - Колпак _ ЗПМ 65х21ЧЗТО.02.002.m3d
  - Пружина _ ЗПМ 65х21ЧЗТО.02.006.cdw
  - Корпус _ ЗПМ 65х21ЧЗТО.02.001.m3d
- Гайка _ ЗПМ 65х21ЧЗТО.00.005.m3d

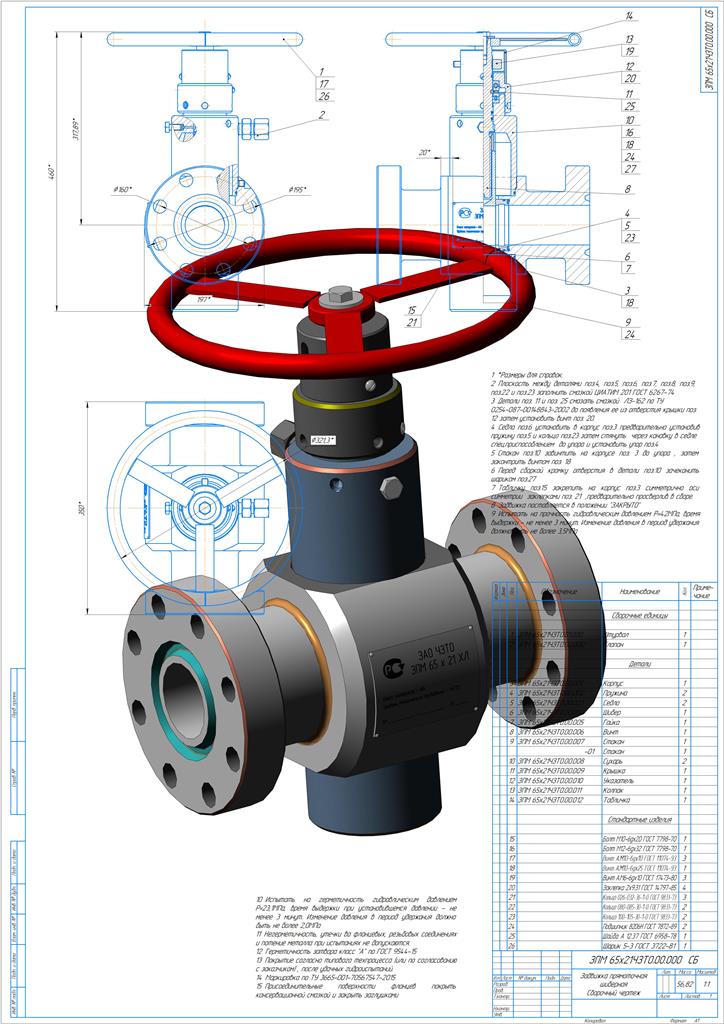

- Задвижка шиберная Сборочный чертеж _ ЗПМ 65х21ЧЗТО.00.000 СБ.cdw
- Колпак _ ЗПМ 65х21ЧЗТО.00.011.m3d
- Крышка _ ЗПМ 65х21ЧЗТО.00.009.m3d
- Колпак _ ЗПМ 65х21ЧЗТО.00.011.cdw
