Диссольвер 200 литров c мешалкой и эстакадой

0
5
386
1
0

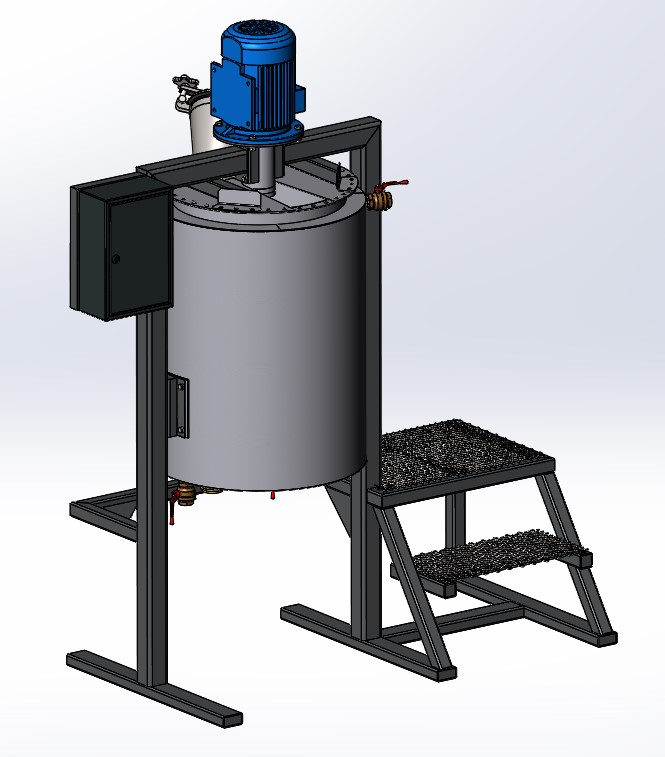

3D модель Диссольвер 200 литров c мешалкой и эстакадой

Материал бака: 12Х18Н10Т
Материал рамы: Ст3
Толщина бака: 3 мм
Габаритные размеры: 2233х880 мм
Мощность привода мешалки: 3 кВт
Обороты мешалки: 150 об\мин

диссольвер Диссольвер 200 литров Миксер смеситель
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Автор
intel-1
Дата
19.08.2022
Язык
Русский
Состав
Сборочный чертеж (СБ), Деталировка, Спецификация, 3D-модель, Файлы лазерной резки с реестром.
Софт
SolidWorks 2018 Как открыть?
Содержимое архива
  • Д-1-200 Диссольвер (Новосибирск) (200 литров, б. мешалка, эстакада)
    • Д-1-200.100.1042 Крепежная плита подшипникого узла.SLDPRT
    • Д-1-200.100.1044 Опора ступеньки.PDF
    • Подшипник 6009-2RS1
      • SKF_6009_2RS1_33.sldprt
      • SKF_6009_2RS1_31.sldprt
      • SKF_6009_2RS1_17.sldprt
      • Подшипник 6009-2RS1.sldasm
    • Д-1-200.100.1056 Вал мешалки.PDF
    • Д-1-200.100.1043 Конус загрузочного люка.PDF
    • Д-1-200.100.1022 Обечайка кожуха (2 мм)(12Х18Н10Т).DWG
    • Д-1-200.100.1034 Крепление крышки.SLDDRW
    • Д-1-200.100.1028 Корпус бокового кронштейна.SLDPRT
    • Д-1-200.100.1035 Корпус подшипникового узла.PDF
    • Д-1-200.100.1060 Фланец мешалки.SLDPRT
    • Д-1-200.100.1003 СБ Подшипниковый узел.SLDASM
    • Д-1-200.100.1042 Крепежная плита подшипникого узла.PDF
    • Д-1-200.100.1038 Опорное ухо подшипникового узла.PDF
    • Электрический шкаф 450х280х145 мм
      • Электрический шкаф 450х280х145 мм.SLDASM
      • Дверь шкафа.SLDPRT
      • Корпус шкафа.SLDPRT
      • Задняя стенка шкафа.SLDPRT
      • Замок
        • NON-REMOVE-CAM-LOCK-002.SLDPRT
        • Flatnut.SLDPRT
        • NON-REMOVE-CAM-LOCK-PLATE-3.SLDPRT
        • Стандартный замок.SLDASM
        • NON-REMOVE-CAM-LOCK-001.SLDPRT
        • NON-REMOVE-CAM-LOCK-CAM PLATE.SLDPRT
    • Д-1-200.100.1024 Стакан под тэны.PDF
    • Д-1-200.100.1003 СБ Подшипниковый узел.PDF
    • АИР IM2081 (фланец+лапы).SLDPRT
    • Д-1-200.100.1002 СБ Рама.PDF
    • Д-1-200.100.1004 СБ Мешалка.SLDDRW
    • Д-1-200.100.1004 СБ Мешалка.PDF
    • Д-1-200.100.1042 Крепежная плита подшипникого узла.SLDDRW
    • Штуцер DN32.SLDPRT
    • Д-1-200.100.1061 Укосина крыла мешалки.SLDPRT
    • Д-1-200.100.1031 Крепежная плита бака.PDF
    • Д-1-200.100.1037 Фланец мотора подшипникового узла.PDF
    • Вал мешалки.SLDPRT
    • Д-1-200.100.1058 Соединительная муфта.SLDPRT
    • Д-1-200.100.1036 Обойма подшипника подшипникового узла.PDF
    • Д-1-200.100.1038 Опорное ухо подшипникового узла (3 мм)(2 шт).DWG
    • ТЭН 6 кВт
      • trubka 11.SLDPRT
      • Fucking spring.SLDPRT
      • блок тэн.JPG
      • Блок ТЭН 6квт.SLDASM
      • trubka.SLDPRT
      • Изолятор.SLDPRT
      • Гайка.SLDPRT
      • trubka2858.SLDPRT
      • Springm 33mm.SLDPRT
    • Полусгон нержавеющий AISI 304-316.SLDPRT
    • Д-1-200.100.1053 Рама мешалки.SLDDRW
    • Д-1-200.100.1036 Обойма подшипника подшипникового узла.SLDDRW
    • Д-1-200.100.1029 Крышка бокового кронштейна.SLDDRW
    • Д-1-200.100.1060 Фланец мешалки.SLDDRW
    • Д-1-200.100.1022 Обечайка кожуха.SLDPRT
    • Д-1-200.100.1001 СБ Боковой кронштейн.SLDASM
    • Д-1-200.100.1031 Крепежная плита бака.SLDDRW
    • Д-1-200.100.1043 Конус загрузочного люка (2 мм)(12Х18Н10Т).DWG
    • Д-1-200.100.1026 Дно кожуха (2 мм)(12Х18Н10Т).DWG
    • Д-1-200.100.1041 Укосина рамы (3 мм)(2 шт).DWG
    • Д-1-200.100.1033 Уголок крепления крышки (3 мм)(4 шт).DWG
    • Бак
      • Д-1-200.100.1023 Конус бака.SLDPRT
      • Д-1-200.100.1021 Обечайка бака.SLDPRT
      • Д-1-200.100.1025 Конус под выходной штуцер.SLDPRT
    • Д-1-200.100.1059 Крыло мешалки.SLDDRW
    • Д-1-200.100.1062 Упорная гайка вала мешалки.SLDDRW
    • Д-1-200.100.1030 Сварная рама.SLDDRW
    • Д-1-200.100.1061 Укосина крыла мешалки.SLDDRW
    • Д-1-200.100.1031 Крепежная плита бака (3 мм)(2 шт).DWG
    • Д-1-200.100.1033 Уголок крепления крышки.PDF
    • Д-1-200.100.1027 Сектор фланца обечайки (2 мм)(4 шт)(12Х18Н10Т).DWG
    • Д-1-200.100.1029 Крышка бокового кронштейна.PDF
    • Д-1-200.100.1022 Обечайка кожуха.PDF
    • Д-1-200.100.1032 Проставка крепежной плиты бака.SLDPRT
    • Д-1-200.100.1037 Фланец мотора подшипникового узла.SLDDRW
    • Д-1-200.100.1043 Конус загрузочного люка.SLDDRW
    • Сетка подиума-1.SLDPRT
    • Д-1-200.100.1041 Укосина рамы.SLDPRT
    • Д-1-200.100.1003 СБ Подшипниковый узел.SLDDRW
    • Д-1-200.100.1002 СБ Рама.SLDASM
    • Крышка
      • Крышка-1 .SLDPRT
      • Крышка-2.SLDPRT
      • Крышка-3.SLDPRT
      • Зафиксированая часть крышки.SLDPRT
      • Крышка.SLDPRT
    • Д-1-200.100.1000 Диссольвер.SLDDRW
    • Язычок для замка.SLDPRT
    • Д-1-200.100.1044 Опора ступеньки.SLDDRW
    • Д-1-200.100.1059 Крыло мешалки (3 мм)(2 шт)(12Х18Н10Т).DWG
    • Д-1-200.100.1024 Стакан под тэны.SLDDRW
    • Д-1-200.100.1034 Крепление крышки.SLDPRT
    • Сетка подиума.SLDASM
    • Д-1-200.100.1061 Укосина крыла мешалки (3 мм)(4 шт)(12Х18Н10Т).DWG
    • Диссольвер.jpg
    • Сетка подиума.SLDPRT
    • Тэн.SLDPRT
    • Д-1-200.100.1053 Рама мешалки.SLDPRT
    • Д-1-200.100.1033 Уголок крепления крышки.SLDDRW
    • Д-1-200.100.1036 Обойма подшипника подшипникового узла.SLDPRT
    • Д-1-200.100.1028 Корпус бокового кронштейна.SLDDRW
    • Гайка для замка для корпуса.SLDPRT
    • Д-1-200.100.1030 Сварная рама.PDF
    • Д-1-200.100.1030 Сварная рама.SLDPRT
    • Д-1-200.100.1027 Сектор фланца обечайки.PDF
    • Д-1-200.100.1062 Упорная гайка вала мешалки.PDF
    • Д-1-200.100.1038 Опорное ухо подшипникового узла.SLDPRT
    • Д-1-200.100.1055 Сектор фланца крышки.SLDPRT
    • Д-1-200.100.1041 Укосина рамы.PDF
    • Д-1-200.100.1035 Корпус подшипникового узла.SLDDRW
    • Реестр лазерки.xlsx
    • Д-1-200.100.1001 СБ Боковой кронштейн.SLDDRW
    • Замок для корпуса.SLDPRT
    • Д-1-200.100.1028 Корпус бокового кронштейна.PDF
    • Д-1-200.100.1059 Крыло мешалки.SLDPRT
    • Д-1-200.100.1045 Нижняя торосфера холодного маслобака.SLDPRT
    • Д-1-200.100.1031 Крепежная плита бака.SLDPRT
    • Д-1-200.100.1059 Крыло мешалки.PDF
    • Д-1-200.100.1044 Опора ступеньки.SLDPRT
    • Д-1-200.100.1038 Опорное ухо подшипникового узла.SLDDRW
    • Д-1-200.100.1027 Сектор фланца обечайки.SLDDRW
    • Д-1-200.100.1028 Корпус бокового кронштейна (3 мм)(2 шт)(12Х18Н10Т).DWG
    • Д-1-200.100.1000 Диссольвер.SLDASM
    • Термокожух
      • Нижний фланец конуса термокожуха.SLDPRT
      • Обечайка термокожуха.SLDPRT
      • Конус термокожуха_2.SLDPRT
      • Конус термокожуха_3.SLDPRT
      • Конус термокожуха.SLDPRT
      • Фланец обечайки термокожуха.SLDPRT
      • Конус термокожуха_1.SLDPRT
      • Сектор фланца обечайки термокожуха.SLDPRT
    • Д-1-200.100.1000 Диссольвер.PDF
    • Люк 250 мм
      • 250. Основание люка.SLDPRT
      • 250. Средняя опора крышки.SLDPRT
      • 250. Барашек люка.SLDPRT
      • 250. Крышка люка.SLDPRT
      • 250. Прокладка люка.SLDPRT
      • 250. Опорное ухо барашка.SLDPRT
      • 250. Опорное ухо крышки.SLDPRT
      • 250. Перекладина люка.SLDPRT
      • Люк 250 мм.SLDASM
    • Д-1-200.100.1060 Фланец мешалки.PDF
    • Д-1-200.100.1002 СБ Рама.SLDDRW
    • Д-1-200.100.1004 СБ Мешалка.SLDASM
    • Д-1-200.100.1024 Стакан под тэны.SLDPRT
    • Д-1-200.100.1001 СБ Боковой кронштейн.PDF
    • Д-1-200.100.1033 Уголок крепления крышки.SLDPRT
    • Сетка ступеньки.SLDPRT
    • Д-1-200.100.1037 Фланец мотора подшипникового узла (8 мм).DWG
    • Д-1-200.100.1043 Конус загрузочного люка.SLDPRT
    • Д-1-200.100.1026 Дно кожуха.SLDDRW
    • Д-1-200.100.1024 Стакан под тэны (2 мм)(12Х18Н10Т).DWG
    • Д-1-200.100.1029 Крышка бокового кронштейна.SLDPRT
    • Д-1-200.100.1059 Крыло мешалки-1 (3 мм)(2 шт)(12Х18Н10Т).DWG
    • Д-1-200.100.1041 Укосина рамы.SLDDRW
    • Д-1-200.100.1057 Крышка подшипника.SLDPRT
    • Д-1-200.100.1034 Крепление крышки.PDF
    • Д-1-200.100.1042 Крепежная плита подшипникого узла (4 мм)(2 шт).DWG
    • Д-1-200.100.1062 Упорная гайка вала мешалки.SLDPRT
    • Усиления крышки.SLDPRT
    • Д-1-200.100.1037 Фланец мотора подшипникового узла.SLDPRT
    • Шаровый кран
      • Кран шаровый муфтовый латунный 11Б27п1 ТУ 3712-002-04606952-03.SLDASM
      • Шаровая заслонка крана 11Б27п1.SLDPRT
      • Уплотнительное кольцо 11Б27п1.SLDPRT
      • Седло крана 11Б27п1.SLDPRT
      • Корпус крана 11Б27п1.SLDPRT
      • Шток крана 11Б27п1.SLDPRT
      • Рычаг крана 11Б27п1.SLDPRT
    • Д-1-200.100.1029 Крышка бокового кронштейна (3 мм)(4 шт)(12Х18Н10Т).DWG
    • Д-1-200.100.1061 Укосина крыла мешалки.PDF
    • Д-1-200.100.1057 Крышка подшипника.SLDDRW
    • Д-1-200.100.1022 Обечайка кожуха.SLDDRW
    • Д-1-200.100.1053 Рама мешалки.PDF
    • Д-1-200.100.1026 Дно кожуха.SLDPRT
    • Д-1-200.100.1026 Дно кожуха.PDF
    • Просечной лист
      • уравнения.txt
      • Тонкостенный элемент.SLDPRT
      • softbox.png
      • reflective shadow floor.p2m
      • 3 point beige.hdr
      • Базовый элемент просечки.SLDASM
      • Технология создания параметризированной модели листа ПВЛ.docx
      • 00 3 point faded.p2s
      • Лист.SLDASM
      • Полоса.SLDASM
    • Д-1-200.100.1056 Вал мешалки.SLDDRW
    • Д-1-200.100.1056 Вал мешалки.SLDPRT
    • Д-1-200.100.1057 Крышка подшипника.PDF
    • Д-1-200.100.1027 Сектор фланца обечайки.SLDPRT
    • Д-1-200.100.1035 Корпус подшипникового узла.SLDPRT
