Гидроразбиватель макулатуры ГРВ 011

510

150

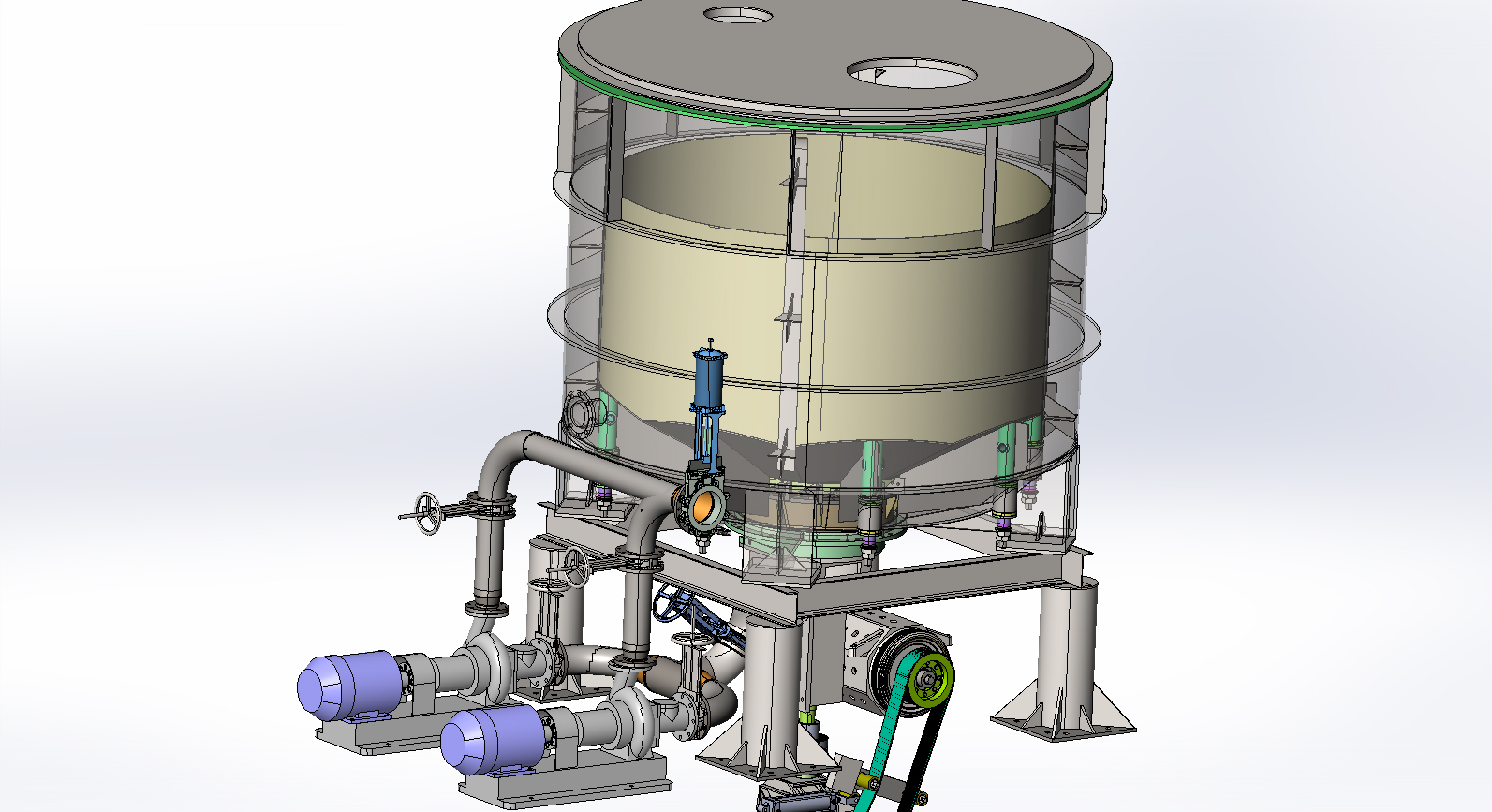

3D модель Гидроразбиватель макулатуры ГРВ 011

Гідророзбивач макулатури. Розробили машину на базі б/у машини. Завдання ставилося щоб машина розбивала цеглу, котра потрапляє в макулатурі. Симуляція в солідворкс дала відповідь що ми дійшли до потрібних параметрів машини.
Розроблено привід машини. За базу взятий диференціал автомобіля Маз. Валом заблокували шестерні і перетворили його на редуктор. В рух редуктор приводить тролейбусний електродвигун ДК-211 через поліклинові паси. Зробити рівномірний натяг звичних клинових пасів - неможливо!

3D Модели бумага ГРВ макулатура папір разбиватель

Автор

Анатолій Якимець

Дата

08.03.2021

Язык

Украинский

Состав

3Д-модель, Деталировка.

Софт

SolidWorks 2020 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

ГРВ-011
- roulement_30216_2_0318.SLDPRT
- roulement_30216_2_0218.SLDPRT
- 01 БАЛКА Ш16х1422 верхняя 0818.SLDPRT
- 01 РАМА дв 0818.SLDASM
- Болт DIN 933 M10x3518.SLDPRT
- snr_n322emj30_1_0118.SLDPRT
- ГРВ 011.09.00418.SLDPRT
- ГРВ 02.01.01918.SLDPRT
- ГРВ 011.03.500 СБ18.SLDASM
- ВТУЛКА 2 5 0818.SLDPRT
- ГРВ 011.03.01818.SLDPRT
- roulement_2222_km_1_0318.SLDPRT
- ГРВ 011.03.04918.SLDPRT
- ГРВ 011.07.10118.SLDPRT
- ГРВ 011.05.04518.SLDPRT
- ГРВ 011.03.01418.SLDPRT
- ГРВ 02.01.100 СБ18.SLDASM
- snr_22316emkw33c3_1_0218.SLDPRT
- 3032218.SLDASM
- snr_22316emkw33c3_1_0118.SLDPRT
- Болт С19В36_М12_1.2518.SLDPRT
- ГРВ 011.06.01618.SLDPRT
- ГРВ 011.06.02518.SLDPRT
- ГРВ 011.06.03318.SLDPRT
- ГРВ 011.06.01818.SLDPRT
- ПНЕВМОЦИЛИНДР СБ 0818.SLDASM
- ТУМБА бетонная 0818.SLDPRT
- Засувка ніж ДУ15018.SLDPRT
- Розмольний вузол 01.01.01218.SLDPRT
- ГРВ 011.06.01718.SLDPRT
- 01 БАЛКА Ш16х139 распорка 0818.SLDPRT
- roulement_30216_2_0118.SLDPRT
- ГРВ 011.09.100 СБ18.SLDASM
- Болт M16x40 ГОСТ 7805-7018.SLDPRT
- disc_springs_011_00018.SLDPRT
- ГРВ 011.06.02818.SLDPRT
- DIN_EN_10253-2_Elb_90_DN150_5D.ipt18.SLDPRT
- КОСЫНКА рамы 10 0818.SLDPRT
- Фланець ДУ 200 ДСТУ 1282018.SLDPRT
- ГРВ 011.01.03318.SLDPRT
- roulement_32216_2_0118.SLDPRT
- ГРВ 011.06.200 СБ18.SLDASM
- ГРВ 011.07.100 СБ18.SLDASM
- ПОЛУФЛАНЕЦ 20мм 0818.SLDPRT
- ГРВ 02.01.01618.SLDPRT
- ГРВ 011.03.039 Мідне кільце18.SLDPRT
- Приварн штуцер ISO 8434-1 (DIN 2353) різьба G3_4 AS15LX18.SLDPRT
- ОСНОВАНИЕ ВИЛКИ 0818.SLDPRT
- ГРВ 011.01.03518.SLDPRT
- DIN_EN_10253-2_Elb_45_DN200_3D.ipt18.SLDPRT
- ГРВ 011.09.01218.SLDPRT
- ГРВ 011.06.000 СБ18.SLDASM
- ГРВ 02.01.01018.SLDPRT
- ГРВ 011.03.051 Пас поліклиновий РМ18.SLDPRT
- ГРВ 011.02.100 СБ18.SLDASM
- ГРВ 011.09.00718.SLDPRT
- ГРВ 02.01.00218.SLDPRT
- ГРВ 011.06.02318.SLDPRT
- ГРВ 011.07.10418.SLDPRT
- Кришка передня ДК21118.SLDPRT
- Болт DIN 931 M16x4518.SLDPRT
- ЦИЛИНДР 1 1 0818.SLDPRT
- Передн флан ДК21118.SLDPRT
- Розмольний вузол 001.02.10018.SLDASM
- Розмольний вузол 01.02.00118.SLDPRT
- ГРВ 02.01.01818.SLDPRT
- ГРВ 011.09.00918.SLDPRT
- 01 БАЛКА Ш16х1200 висячая 0818.SLDPRT
- ШТОК 1 1 0818.SLDPRT
- РОЛИК успокоительный 0818.SLDPRT
- Фланець ДУ 150 ДСТУ 1282018.SLDPRT
- Розмольний вузол 01.02.00218.SLDPRT
- Cam differential GAZ-6618.SLDASM
- Перехід ДУ125 - ДУ150 ГОСТ 1737818.SLDPRT
- ОСЬ успокоителя 0818.SLDPRT
- РАМА ГРВ 10 0818.SLDASM
- ЩЕКА ВИЛКИ 0818.SLDPRT
- ГРВ 011.09.01118.SLDPRT
- ГРВ 011.06.01418.SLDPRT
- kgc_8_f1_cy-pc6_0_0118.SLDPRT
- ПЯТА1 10 0818.SLDPRT
- ГРВ 011.01.01918.SLDPRT
- Задній фланець ДК21118.SLDPRT
- ГРВ 011.09.017 МУФТА двигателя доработаный118.SLDPRT
- ГРВ 011.03.04018.SLDPRT
- ГРВ 011.07.10318.SLDPRT
- e1-80x100x10ba18.SLDPRT
- Knife Gate Valve dn20018.SLDPRT
- ГРВ 011.01.014 Труба ф351х10 ГОСТ 873218.SLDPRT
- radial ball bearing_68_am8.sldprt
- ГРВ 011.05.700 СБ18.SLDASM
- ГРВ 02.01.01718.SLDPRT
- 01 БАЛКА Ш16х1200 0818.SLDPRT
- МУВП-2000-ГСР-02 0818.SLDASM
- roulement_2222_km_1_0118.SLDPRT
- roulement_30216_218.SLDASM
- snr_n322emj30_1_0318.SLDPRT
- ГРВ 02.01.01318.SLDPRT
- kgc_8_f1_cy-pc6_018.SLDASM
- Шайба A.16 ГОСТ 1045018.SLDPRT
- ГРВ 011.06.02718.SLDPRT
- ГРВ 011.03.02018.SLDPRT
- КОСЫНКА 137 10 0818.SLDPRT
- snr_22316emkw33c3_1_0418.SLDPRT
- РОЛИК-УСПОКОИТЕЛЬ 0818.SLDASM
- Розмольний вузол 001.02.20018.SLDASM
- 01 БАЛКА Ш16х1093.5 0818.SLDPRT
- СТЯЖКА Ш 10х320 0818.SLDPRT
- ФАСОНКА Ш16 5мм 0818.SLDPRT
- ГРВ 011.09.01318.SLDPRT
- Ущільнююче уільце 65х68х3018.SLDPRT
- 02 БАЛКА Ш16х200 основание натяжного 0818.SLDPRT
- ГРВ 011.06.01318.SLDPRT
- Корпус двигателя2 вар ДК 21118.SLDPRT
- ГРВ 011.09.01418.SLDPRT
- DIN 912-M16x4018.SLDPRT
- ОСЬ успокоителя1 0818.SLDPRT
- ОСНОВАНИЕ КРОНШТЕЕНА 0818.SLDPRT
- ГРВ 02.01.00918.SLDPRT
- Якор ДК21118.SLDPRT
- РОЛИК успокоительный1 0818.SLDPRT
- ГРВ 011.09.00118.SLDPRT
- БАЛКА Ш20х2270 10 0818.SLDPRT
- Ущільнююче уільце 30х35х3018.SLDPRT
- DIN_912-M16x2518.SLDPRT
- 01 ПЛИТА редуктора 0818.SLDPRT
- Трійник ДУ200 ГОСТ 17376 S6,3 мм18.SLDPRT
- Розмольний вузол 01.01.00518.SLDPRT
- ГРВ 011.07.10218.SLDPRT
- ГРВ 011.06.03418.SLDPRT
- ГРВ 02.01.00318.SLDPRT
- ГРВ 011.07.000 СБ18.SLDASM
- КОСЫНКА 250 10 0818.SLDPRT
- ГРВ 02.01.00518.SLDPRT
- ПАЛЕЦ В СБОРЕ 0818.SLDASM
- ГУСАК степ1 0818.SLDPRT
- БАЛКА Ш20х2024 10 0818.SLDPRT
- ПОЛУМУФТА 2 2 0818.SLDPRT
- Кольцо вентилятора ДК21118.SLDPRT
- ГРВ 011.01.03218.SLDPRT
- snr_22316emkw33c3_118.SLDASM
- ГРВ 011.01.03418.SLDPRT
- ЗАГЛУШКА ноги 10 0818.SLDPRT
- ГРВ 011.06.02018.SLDPRT
- kgc_8_f1_cy-pc6_0_0318.SLDPRT
- Перехід ДУ150 - ДУ200 ГОСТ 17378 S 6.318.SLDPRT
- ГРВ 011.01.02418.SLDPRT
- ГРВ 011.01.01318.SLDPRT
- ГРВ 011.03.01218.SLDPRT
- 0 РжМ ПОЛУМУФТА 2 1п118.SLDPRT
- Пята ГРВ1 10 0818.SLDPRT
- ГРВ 02.01.00118.SLDPRT
- roulement_2222_km_118.SLDASM
- ПАЛЕЦ 2 3 0818.SLDPRT
- ГРВ 011.09.016 ШКИВ двигателя118.SLDPRT
- ГРВ 011.05.04618.SLDPRT
- roulement_2222_km_1_0418.SLDPRT
- kgc_8_f1_cy-pc6_0_0218.SLDPRT
- Сборка ДК21118.SLDASM
- Фланець ДУ 125 ДСТУ 1282018.SLDPRT
- РОЛИК-УСПОКОИТЕЛЬ1 0818.SLDASM
- ГРВ 011.03.01518.SLDPRT
- ГРВ 011.05.10318.SLDPRT
- ГРВ 011.09.01018.SLDPRT
- ГРВ 011.06.02118.SLDPRT
- ГРВ 011.01.01818.SLDPRT
- 0 РжМ ГРВ-02п118.SLDASM
- ГРВ 011.09.00218.SLDPRT
- НОГА ГРВ1 10 0818.SLDPRT
- ГРВ 011.03.000 СБ18.SLDASM
- snr_n322emj30_1_0218.SLDPRT
- 01 БАЛКА Ш16х612 0818.SLDPRT
- ГРВ 011.01.01718.SLDPRT
- ГРВ 011.06.01118.SLDPRT
- ГРВ 011.06.01918.SLDPRT
- ГРВ 02.01.01118.SLDPRT
- roulement_32216_2_0218.SLDPRT
- ГРВ 011.06.02618.SLDPRT
- ГРВ 011.06.02918.SLDPRT
- ГРВ 02.01.00818.SLDPRT
- Винт DIN 965 М5х1218.SLDPRT
- roulement_2222_km_1_0218.SLDPRT
- кольцо 45Х24Х11Х6 0818.SLDPRT
- Шайба A.16ГОСТ 6958-7818.SLDPRT
- 01 БАЛКА Ш16х558 0818.SLDPRT
- 01 косая БАЛКА Ш16х795.1 0818.SLDPRT
- 0 РжМ РЕДУКТОРп118.SLDASM
- 02 НАТЯЖНОЕ 0818.SLDASM
- Шайба 10 DIN 46318.SLDPRT
- ГРВ 011.09.00518.SLDPRT
- 0СБ нога1 10 0818.SLDASM
- 01 БАЛКА Ш16х300 малая 0818.SLDPRT
- 01 КРОНШТЕЙН ЦИЛИНДРА 0818.SLDASM
- ГРВ 011.06.02418.SLDPRT
- СМ150-125-315а_418.SLDPRT
- ГРВ 011.03.01718.SLDPRT
- ГРВ 011.01.02118.SLDPRT
- корито кт 06.01.00118.SLDPRT
- Задня кришка ДК21118.SLDPRT
- Шпонка 22х14х63 ГОСТ 2336018.SLDPRT
- snr_22316emkw33c3_1_0318.SLDPRT
- roulement_32216_2_0318.SLDPRT
- kgc_8_f1_cy-pc6_0_0418.SLDPRT
- ГРВ 011.03.05218.SLDPRT
- ГРВ 011.06.03218.SLDPRT
- ГРВ 02.01.050 СБ18.SLDASM
- ГРВ 011.05.10218.SLDPRT
- ГРВ 02.01.01518.SLDPRT
- ГРВ 011.05.10118.SLDPRT
- 02 БАЛКА редуктора Ш12х700 штанга 0818.SLDPRT
- Подшипник 310 ГОСТ 8338-7518.SLDPRT
- ГРВ 02.01.01418.SLDPRT
- roulement_32216_218.SLDASM
- ГРВ 011.07.200 СБ18.SLDASM
- Болт DIN933 М16х4018.SLDPRT
