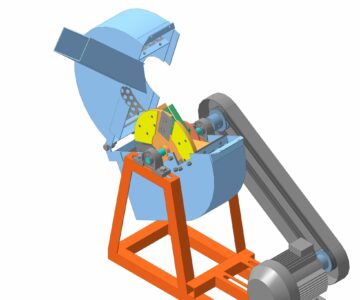

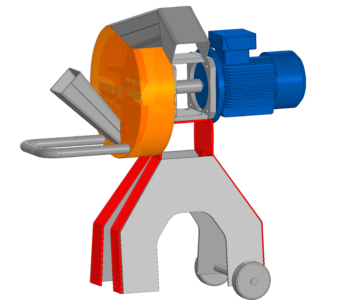

Станок для измельчения древесных отходов и ветвей диаметром до 60мм . В данном чертеже приставлена сетка для получения щепы 30-20 мм . Для наибольшей продуктивности необходимо ставить двигатель не менее 5 квт и 3000 об/мин.
Щепорез чертежи
0
15
1521
10
4
100
Сообщить о проблеме
Автор
Алексей
Дата
28.10.2020
Язык
Русский
Состав

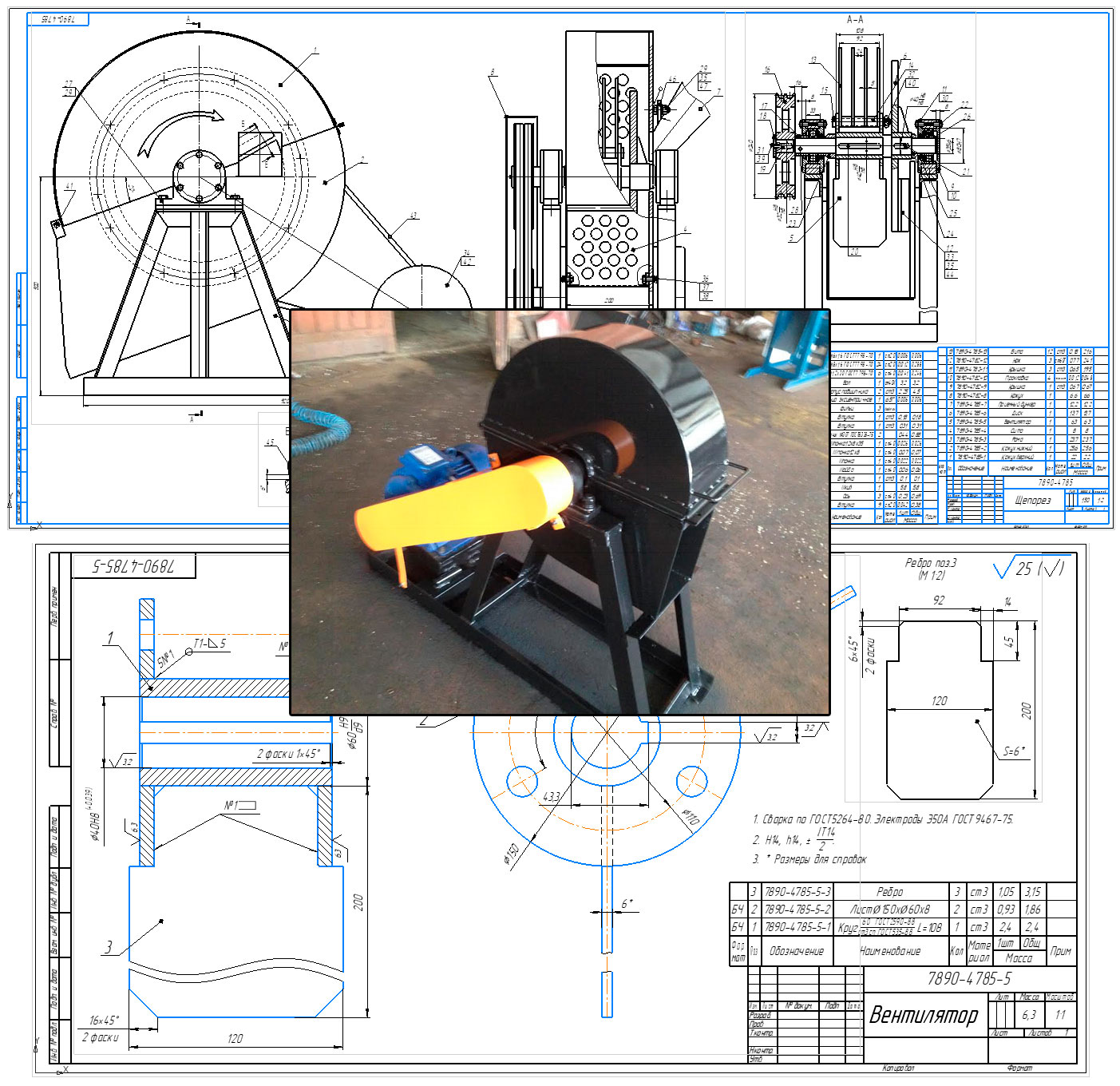

Сборочный чертеж и полная деталировка
Софт
КОМПАС-3D V17
Как открыть?
Содержимое архива
-
7890-4782 Щепорез -
-
333-1.gear_spb_dat
-
333.gear_spb_dat
-
7890-4782 Щепорез.cdw
-
7890-4782 -01 Щепорез.cdw
-
7890-4782-1 Кожух верхний.cdw
-
7890-4782-1-1 Стенка.cdw
-
7890-4782-1-2 Стенка.cdw
-
7890-4782-1-3 Лист.cdw
-
7890-4782-10 Прокладка.cdw
-
7890-4782-11 Крышка.cdw
-
7890-4782-12 Нож.cdw
-
7890-4782-13 Бита.cdw
-
7890-4782-14 Втулка.cdw
-
7890-4782-15 Ось.cdw
-
7890-4782-16 Шкив.cdw
-
7890-4782-17 Втулка.cdw
-
7890-4782-18 Шайба.cdw
-
7890-4782-19 Шпонка10х8х35.cdw
-
7890-4782-2 Кожух нижний.cdw
-
7890-4782-2-1 Стенка.cdw
-
7890-4782-2-2 Стенка.cdw
-
7890-4782-2-3 Дно.cdw
-
7890-4782-2-4 Уголок.cdw
-
7890-4782-2-5 Лист.cdw
-
7890-4782-20 Шпонка12х8.cdw
-
7890-4782-21 Шпонка12х8х35.cdw
-
7890-4782-23 Втулка.cdw
-
7890-4782-24 Втулка.cdw
-
7890-4782-25 Фильц.cdw
-
7890-4782-26 Кольцо эксцентричное.cdw
-
7890-4782-27 Корпус подшипника.cdw
-
7890-4782-28 Вал.cdw
-
7890-4782-3 Рама.cdw
-
7890-4782-3-1 Уголок левый.cdw
-
7890-4782-3-2 Уголок правый.cdw
-
7890-4782-3-3 Уголок верхний.cdw
-
7890-4782-3-6 Уголок.cdw
-
7890-4782-34 Шкив.cdw
-
7890-4782-4 Сито.cdw
-
7890-4782-4-1 Диск.cdw
-
7890-4782-4-2 Решетка.cdw
-
7890-4782-41 Ось.cdw
-
7890-4782-5 Вентилятор.cdw
-
7890-4782-6 Диск.cdw
-
7890-4782-7 Приемный бункер.cdw
-
7890-4782-7-1 Стенка передняя.cdw
-
7890-4782-7-2 Стенка.cdw
-
7890-4782-7-3 Стенка боковая.cdw
-
7890-4782-8 Кожух.cdw
-
7890-4782-8-02 Кожух.cdw
-
7890-4782-8-1 Стенка.cdw
-
7890-4782-8-2 Стенка боковая.cdw
-
7890-4782-9 Крышка.cdw
-
7890-4785 Щепорез (2 вариант)
-
7890-4785 Щепорез.cdw
-
7890-4785-1 Кожух верхний.cdw
-
7890-4785-1-1 Стенка.cdw
-
7890-4785-1-2 Стенка.cdw
-
7890-4785-1-3 Лист.cdw
-
7890-4785-1-5 Ручка.cdw
-
7890-4785-13 Бита.cdw
-
7890-4785-2 Кожух нижний.cdw
-
7890-4785-2-1 Стенка.cdw
-
7890-4785-2-2 Стенка.cdw
-
7890-4785-2-3 Дно.cdw
-
7890-4785-2-4 Уголок.cdw
-
7890-4785-3 Рама.cdw
-
7890-4785-3-1 Уголок левый.cdw
-
7890-4785-3-2 Уголок правый.cdw
-
7890-4785-3-3 Уголок верхний.cdw
-
7890-4785-3-4 Уголок.cdw
-
7890-4785-3-6 Уголок.cdw
-
7890-4785-4 Сито.cdw
-
7890-4785-4-1 Полукольцо.cdw
-
7890-4785-4-2 Обод.cdw
-
7890-4785-45 Пластина.cdw
-
7890-4785-46 Планка.cdw
-
7890-4785-5 Вентилятор.cdw
-
7890-4785-6 Диск.cdw
-
7890-4785-7 Приемный бункер.cdw
-
7890-4785-7-1 Стенка боковая.cdw
-
7890-4785-7-2 Стенка верхняя.cdw
-
7890-4785-7-3 Стенка нижняя.cdw
-
7890-4785-2-2- Стенка.cdw
-
-
