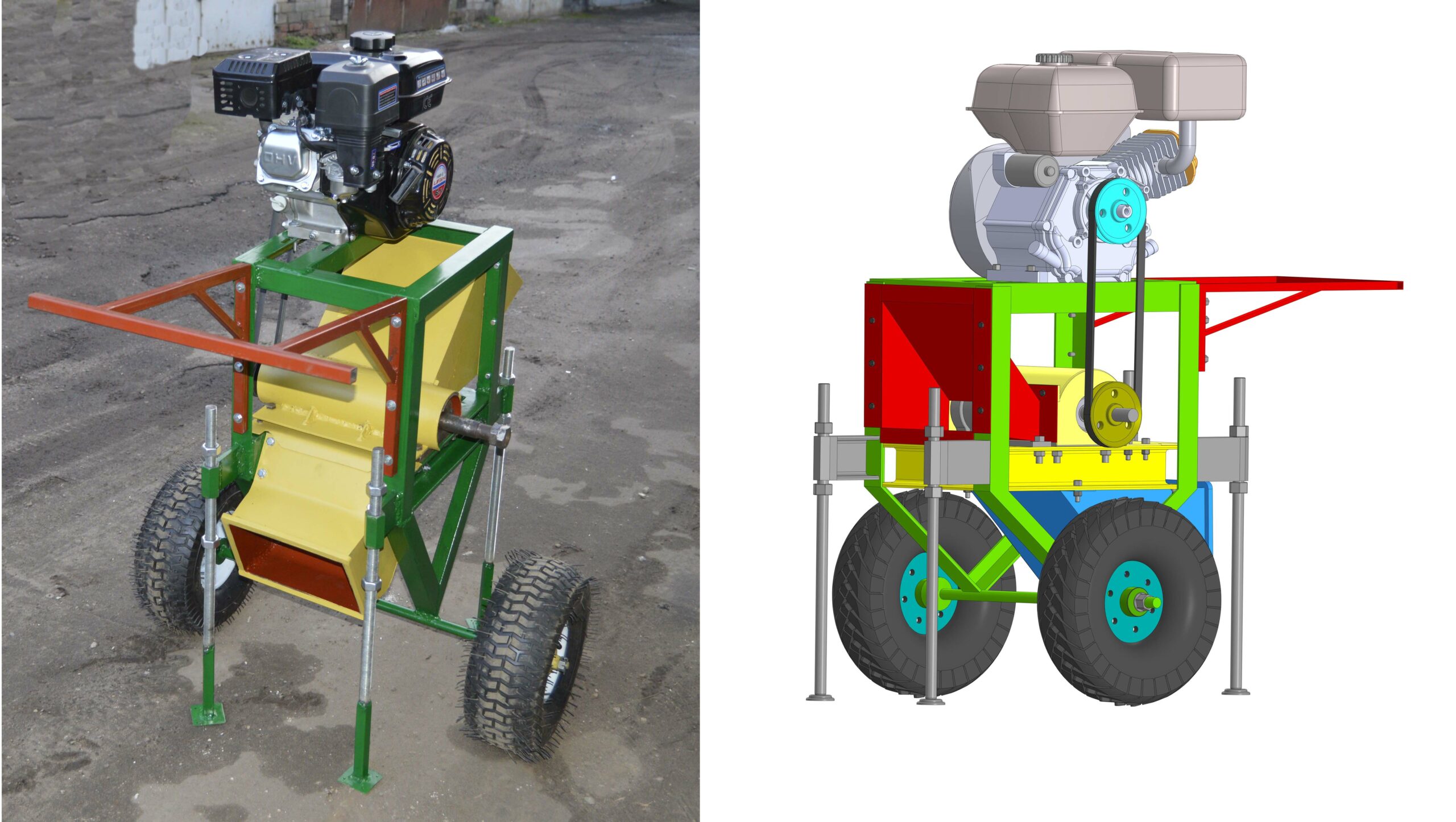

Щепорез садовый, или измельчитель веток: - действующая модель садового измельчителя собственной разработки, которая прошла тестовые испытания и уже используется в садово-дачных условиях. модель изготовлена на базе сварной рамы из швеллера и уголка, на колесной базе. В качестве режущего, измельчающего элемента - использован трехножевой вал от столярного фуганка, в качестве привода - 4-тактный двигатель "ЛИФАН"- 6.5 л.с. (указаны реальные размеры).
- Главная -
- Чертежи -
- Промышленность -
- Лесное хозяйство и деревообработка -
- Щепорез садовый
Щепорез садовый
0
25
929
7
2
150
Сообщить о проблеме
Автор
leonn
Дата
07.12.2022
Язык
Русский
Состав
3D сборка
Софт
КОМПАС-3D v20
Как открыть?
Отзывов пока нет
Содержимое архива
-
3 ремень.m3d
-
3вал с ножами.m3d
-
3защита вала.m3d
-
3противонож.m3d.bak.m3d
-
3ручка.m3d
-
3шкив вала 25 м.m3d
-
3шкив двигателя 25 м.m3d
-
ДВиг LIFAN.m3d
-
Двиг lefan 15.a3d
-
Колесо мотоблока.m3d
-
Сборка3 конечная.a3d
-
болт крепления подшипн.m3d
-
болт м6.m3d
-
болт м8-30.m3d
-
верх рама крепления двигателя.m3d
-
гайка колесная.m3d
-
гайка м8 -1.25.m3d
-
гайка м12-1.75.m3d
-
гайка м20.m3d
-
импортированная__1.m3d
-
импортированная__2.m3d
-
импортированная__3.m3d
-
импортированная__4.m3d
-
импортированная__5.m3d
-
импортированная__6.m3d
-
кронштейн резьбовой.m3d
-
обойма подшипника25 62 17.m3d
-
опора резьбовая м20.m3d
-
плотформа швелер 8п.m3d
-
раструб нижний.m3d
-
растьуб верхний.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Задания с фриланса
Все задания
user-5660909
Андрей Ленин
Andrey Veshnyakov
Alex K
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Здравствуйте pdf чертежи в архиве есть?
Здравствуйте, вроде нету, не делал...
Здравствуйте , чертежей вообще не заявлено в работе, только 3д сборка
Здравствуйте, какой максимальный диаметр веток рубит? И на какую фракцию?
да и фракция регулируется изменением зазора противоножа...
Спасибо большое за ответ!
Здравствуйте! делал по просьбе знакомых , эксплуатируют на даче более 5-ти лет , причем не на одной. а так же у соседей, можно сказать используют в коммерческих целях. за это время поменяли ножи и подшипники. на главный вопрос отвечаю: берет диаметр 50мм. и более . проверял на черенке от лопаты, а также доски, в общем ограничивается только площадью входного окна.
мотор стоит лифан 6.5 л.с. но если будет возможность ставьте по мощнее , хотя и этого пока хватало. как то так ...
