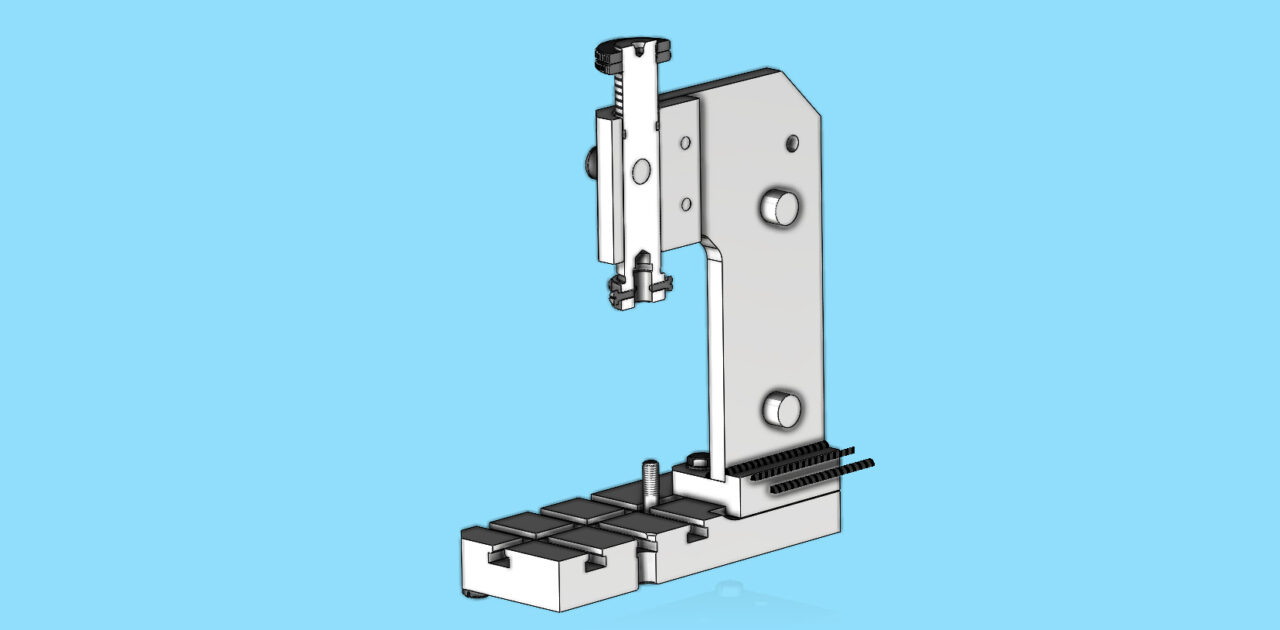

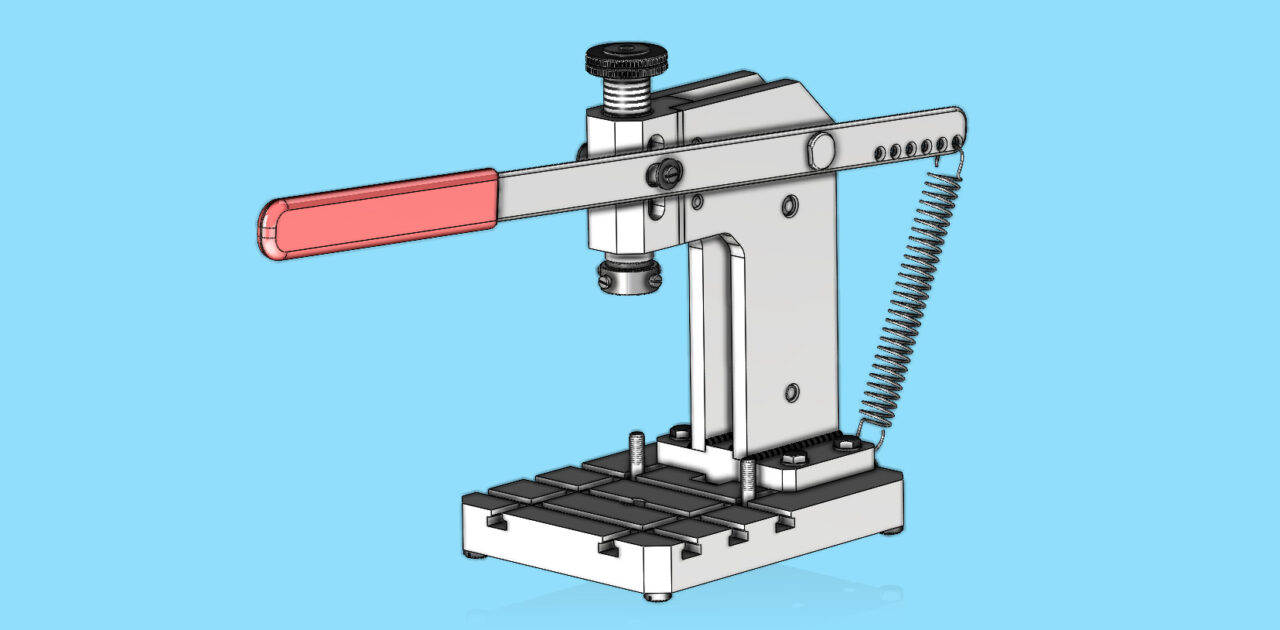

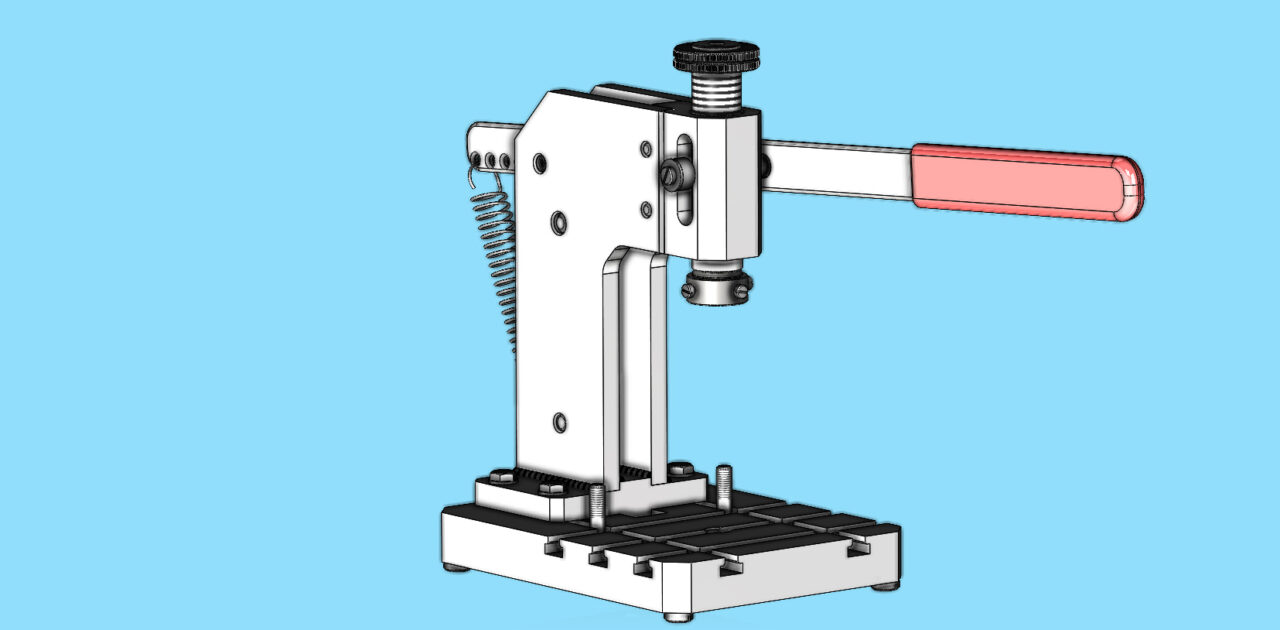

Пресс ручной операционный 7855-4003.06 00 00

Пресс ручной операционный 7855-4003.06 00 00
Габариты: 150 х 215 х 265.
Ход штока 35 ммю
Пресс ручной предназначен для операций запрессовывания выпрессовывания с небольшими усилиями и им подобным, при сборке небольших изделий. Работа выполняется при помощи различных технологических наладок, устанавливаемых на пресс.

3D Модели давление Пресс ручной

Автор

Владимир Царегородцев

Дата

13.07.2025

Язык

Русский

Состав

3D сборки, детали

Софт

SolidWorks 2022 Как открыть?

Содержимое архива

7855-4003 06.10.00 Кронштейн
- 7855-4003 06.10.00 СБ Кронштейн.SLDASM
- 7855-4003 06.11.00 СБ Кронштейн.SLDASM
- 7855-4003 07.10.01 Плита.SLDPRT
- 7855-4003 07.10.02 Боковина.SLDPRT
- 7855-4003 07.10.03 Головка.SLDPRT
- 7855-4003 07.10.04 Вставка дистанционная.SLDPRT
- 7855-4003 07.10.05 Штифт.SLDPRT
- Шов.SLDPRT
7855-4003.06 00 00 СБ Пресс ручной операционный.SLDASM
7855-4003.06 00 00 СБ Пресс ручной операционный.STEP
7855-4003.07 00 01 Плита.SLDPRT
7855-4003.07 00 07 Шток.SLDPRT
7855-4003.07 00 08 поводок.SLDPRT
7855-4003.07 00 10 Рычаг.SLDPRT
7855-4003.07 00 13 Ось.SLDPRT
7855-4003.07 00 14 Зацеп.SLDPRT
7855-4003.07 00 16 Пружина.SLDPRT
7855-4003.07 00 18 Ручка.SLDPRT
7855-4003.07 00 19 Опора.SLDPRT
7855-4003.07 00 21 Шайба.SLDPRT
7855-4003.07 00 22 Втулка.SLDPRT
7855-4003.07 00 23 Вимнт М6.SLDPRT
7855-4003.07 00 24 Болт М8.SLDPRT
7855-4003.07 00 25 Винт М4.SLDPRT
7855-4003.07 00 25 Шайба 8.SLDPRT
7855-4003.07 00 26 Болт пазовый.SLDPRT
7855-4003.07 00 27 Кольцо резьбовое.SLDPRT
