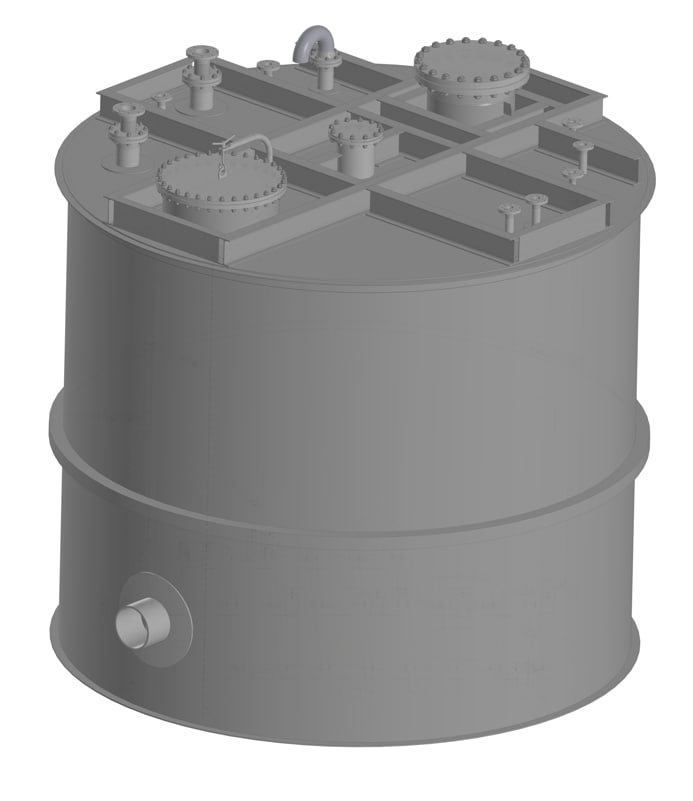

Отстойник для раствора А-МДЭА

Отстойник для раствора А-МДЭА

Отстойник предназначен для сбора, временного хранения и гравитационного разделения раствора А-МДЭА (водный раствор метилдиэтаноламина), применяемого в установках очистки газа от кислых компонентов (H₂S, CO₂).

Назначение

Отстойник обеспечивает:

отделение механических примесей;

осаждение продуктов коррозии и шлама;

выравнивание потока раствора;

предотвращение попадания загрязнений в циркуляционную систему;

обеспечение стабильной работы абсорбционной установки.

Конструктивное исполнение

Тип: вертикальный цилиндрический резервуар.

Конструкция корпуса: сварная, рулонной сборки.

Днище: плоское.

Крыша: плоская.

Материал: углеродистая сталь (по проекту).

Предусмотрены патрубки для:

входа раствора,

выхода очищенного раствора,

дренажа,

вентиляции,

контрольно-измерительных приборов.

Основные параметры (по проекту)

Объём: около 40 м³

Диаметр: ~4,0 м

Высота стенки: ~3,5 м

Расчётная температура: до +100 °C

Расчётная температура холодного периода: до −36 °C

Внутреннее давление: атмосферное

Срок службы: 25 лет

Принцип работы

Раствор А-МДЭА поступает в отстойник через входной патрубок. За счёт снижения скорости потока происходит осаждение механических примесей и тяжёлых частиц на днище резервуара. Осветлённый раствор отбирается через выходной патрубок и направляется в дальнейший технологический цикл. Осадок удаляется периодически через дренажный патрубок.

Особенности эксплуатации

Работа при атмосферном давлении.

Требуется периодический контроль уровня и состояния осадка.

Необходима защита от коррозии (внутреннее покрытие или ингибиторная защита — по проекту).

Фундамент рассчитывается с учётом полной массы резервуара с продуктом и снеговой нагрузки.
