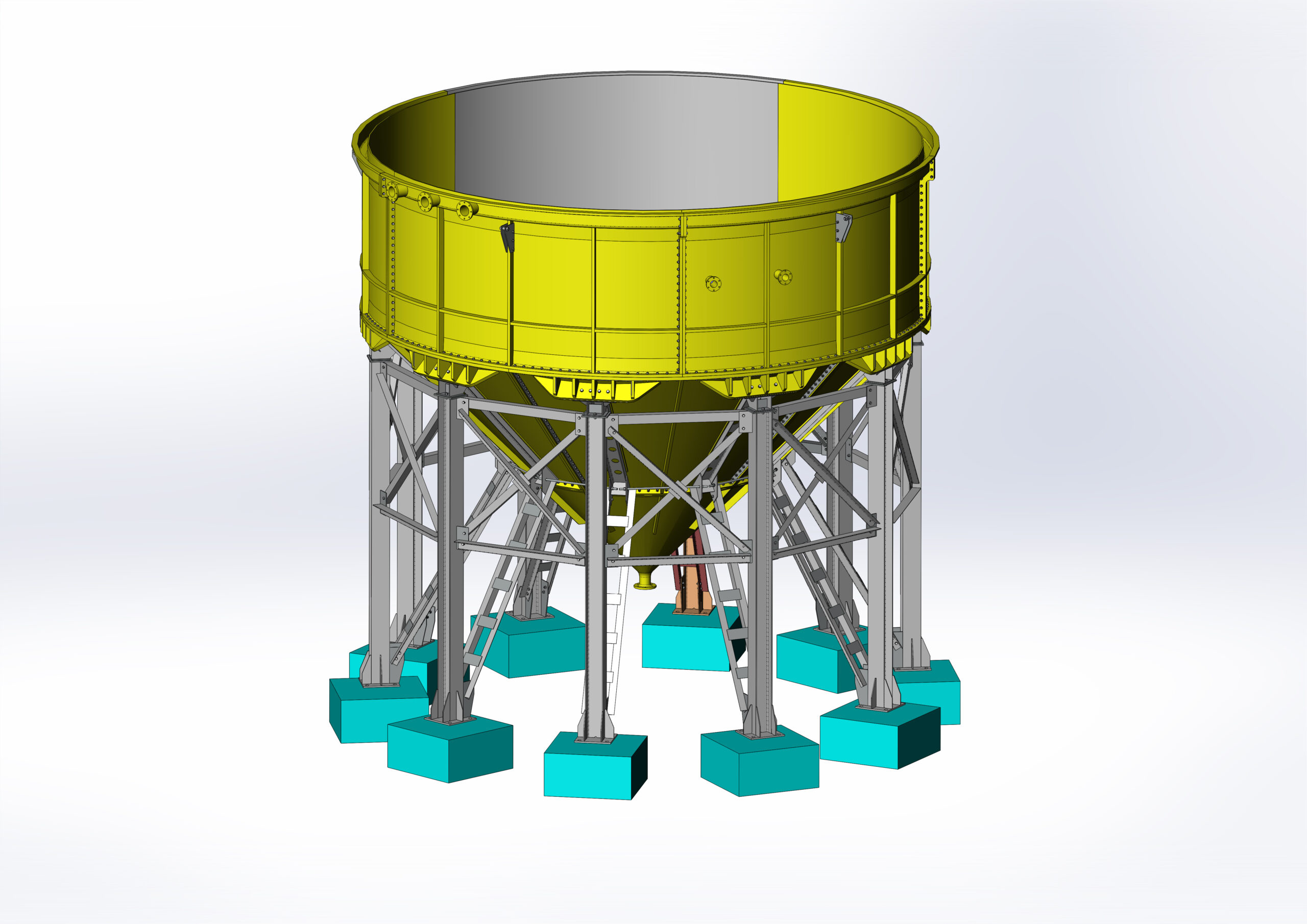

Отстойник накопительный 144м3

Отстойник композитный конусный накопительный с металлическим опорным каркасом.
Предназначен для отстоя агрессивного шлама, содержащегося в растворах производственных сточных вод.
Шлам оседает в нижней конусной части и периодически выводится через нижний патрубок.

Объем отстойника - 144м3
Диаметр зеркала - 7,5м

Высота композитного отстойника, м:
- общая: 6
- конусной части: 3,7
- цилиндрической части: 2,3

Общая высота от подошвы фундамента - 7,5м

Состав: 3D сборка

Софт: SolidWorks 2018 SP5

Файлы:

Отстойник накопительный 144м3/

Отстойник накопительный 144м3/Связи/

Отстойник накопительный 144м3/Связи/Пластина.SLDPRT

Отстойник накопительный 144м3/Связи/Наклонная.SLDPRT

Отстойник накопительный 144м3/Связи/Наклонная с пластиной.SLDASM

Отстойник накопительный 144м3/Связи/Горизонталь.SLDPRT

Отстойник накопительный 144м3/Метизы/

Отстойник накопительный 144м3/Метизы/Шайба_11371-78.SLDPRT

Отстойник накопительный 144м3/Метизы/Болт_В_7798-70.SLDPRT

Отстойник накопительный 144м3/Метизы/Гайка_В_5915-70.SLDPRT

Отстойник накопительный 144м3/Фундамент/

Отстойник накопительный 144м3/Фундамент/Фундамент.SLDPRT

Отстойник накопительный 144м3/Фундамент/Анкер.SLDPRT

Отстойник накопительный 144м3/Фундамент/Фундамент.sldasm

Отстойник накопительный 144м3/Тяга/

Отстойник накопительный 144м3/Тяга/Тяга.SLDPRT

Отстойник накопительный 144м3/Колонна/

Отстойник накопительный 144м3/Колонна/Колонна - Опорная пластина.SLDPRT

Отстойник накопительный 144м3/Колонна/Колонна - Опорная нижняя пластина.SLDPRT

Отстойник накопительный 144м3/Колонна/Колонна.sldasm

Отстойник накопительный 144м3/Колонна/Колонна - Опорная нижняя пластина под швеллер.SLDPRT

Отстойник накопительный 144м3/Колонна/Колонна - Ребро среднее.SLDPRT

Отстойник накопительный 144м3/Колонна/Колонна - Тело.SLDPRT

Отстойник накопительный 144м3/Колонна/Колонна - Ребро опорное.SLDPRT

Отстойник накопительный 144м3/Колонна/Колонна - Ребро верхнее.SLDPRT

Отстойник накопительный 144м3/Опорный швеллер/

Отстойник накопительный 144м3/Опорный швеллер/Пластина опорная.SLDPRT

Отстойник накопительный 144м3/Опорный швеллер/Швеллер.SLDPRT

Отстойник накопительный 144м3/Опорный швеллер/Опорный швеллер.SLDASM

Отстойник накопительный 144м3/Опорный швеллер/Опорный швеллер - Ребро опорное.SLDPRT

Отстойник накопительный 144м3/Опорный швеллер/Ребро вертикальное верхнее.SLDPRT

Отстойник накопительный 144м3/Опорный швеллер/Пластина опорная верхняя.SLDPRT

Отстойник накопительный 144м3/Опорный швеллер/Ребро вертикальное нижнее.SLDPRT

Отстойник накопительный 144м3/Опорный швеллер/Ребро вертикальное.SLDPRT

Отстойник накопительный 144м3/Опорный швеллер/Ребро нижнее поперечное.SLDPRT

Отстойник накопительный 144м3/Отстойник.SLDASM

Отстойник накопительный 144м3/Подкос/

Отстойник накопительный 144м3/Подкос/Подкос - Уголок.SLDPRT

Отстойник накопительный 144м3/Подкос/Подкос - планка.SLDPRT

Отстойник накопительный 144м3/Подкос/Подкос.SLDASM

Отстойник накопительный 144м3/Подкос/Зеркально отразить (Подкос - Уголок).SLDPRT

Отстойник накопительный 144м3/Корпус/

Отстойник накопительный 144м3/Корпус/Монтажная петля/

Отстойник накопительный 144м3/Корпус/Монтажная петля/Монтажная петля.sldasm

Отстойник накопительный 144м3/Корпус/Монтажная петля/Втулка.SLDPRT

Отстойник накопительный 144м3/Корпус/Монтажная петля/Монтажная петля.SLDPRT

Отстойник накопительный 144м3/Корпус/Корпус.sldasm

Отстойник накопительный 144м3/Корпус/Корпус - Верх цилиндрический.SLDPRT

Отстойник накопительный 144м3/Корпус/Корпус - планка.SLDPRT

Отстойник накопительный 144м3/Корпус/Патрубки.SLDPRT

Отстойник накопительный 144м3/Корпус/Средний/

Отстойник накопительный 144м3/Корпус/Средний/Корпус - Средний конический.SLDPRT

Отстойник накопительный 144м3/Корпус/Средний/Корпус - Средний конический.sldasm

Отстойник накопительный 144м3/Корпус/Средний/Закладная/

Отстойник накопительный 144м3/Корпус/Средний/Закладная/Закладная - пластина.SLDPRT

Отстойник накопительный 144м3/Корпус/Средний/Закладная/Закладная - ребро.SLDPRT

Отстойник накопительный 144м3/Корпус/Средний/Закладная/Закладная - верхняя пластина.SLDPRT

Отстойник накопительный 144м3/Корпус/Средний/Закладная/Закладная в корпус средний.SLDASM

Отстойник накопительный 144м3/Корпус/Корпус - Нижний конический.SLDPRT

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
