Тара для металлических отходов

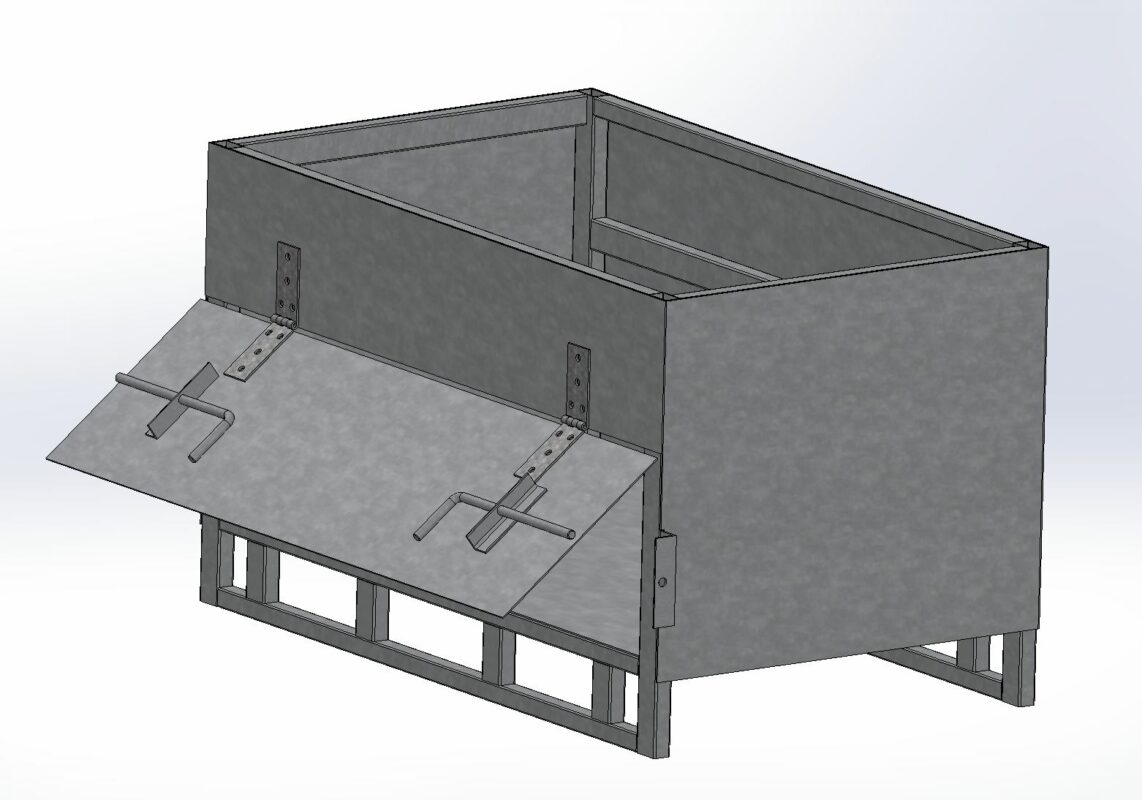

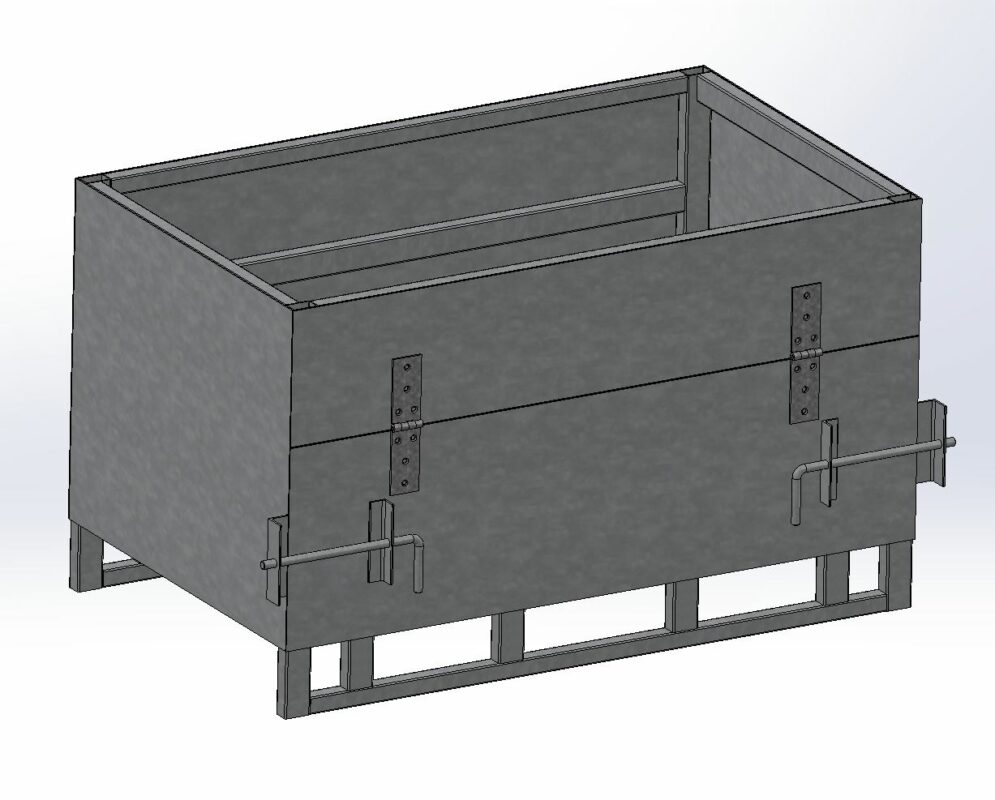

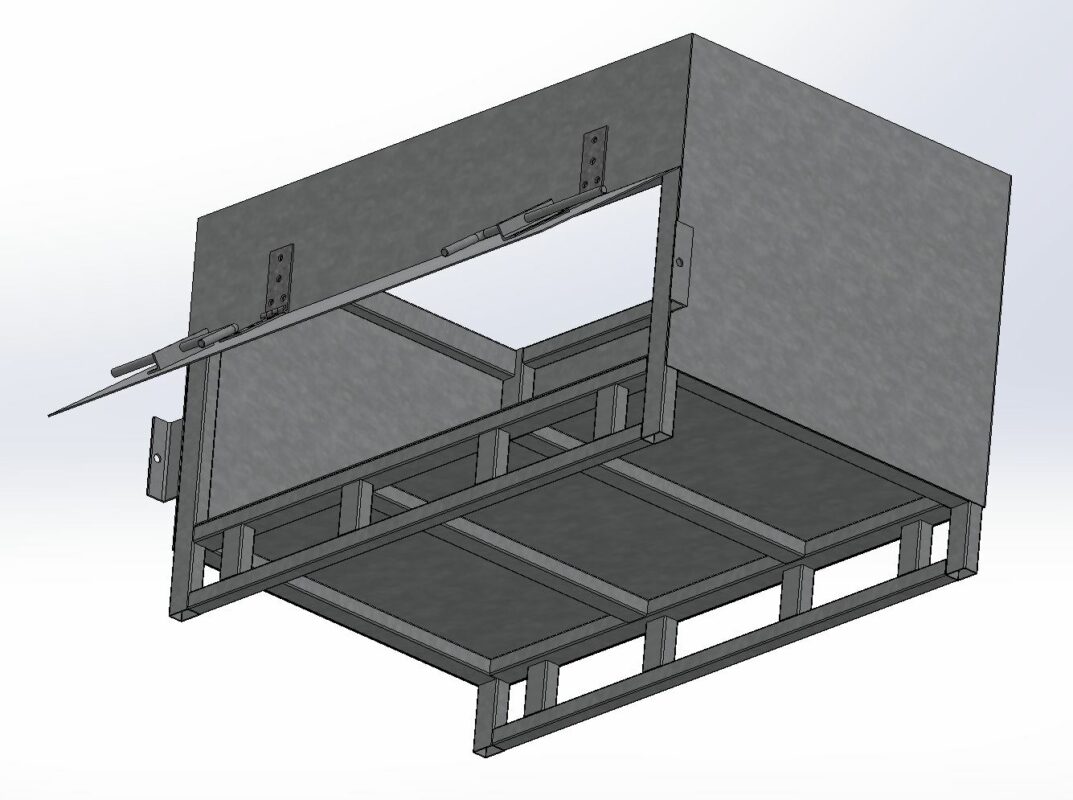

Тара предназначена для хранения металлических отходов (стружка, облой, обрезки заготовок). Размеры полезного пространства: высота 473 мм, ширина 947 мм, глубина 547 мм. Из конструктивных особенностей можно выделить наличие опор для вил погрузчика, откидная дверка на задвижках для удобства освобождения тары. Конструкция тары была реализована и испытана на производстве, доказав свою стойкость и прочность при полной загрузке. 3D Модель реальных размеров, содержит деталировку, твердотельная.

3D Модели 3D модели Solidworks

Автор

Сергей Рогулин

Дата

08.07.2026

Язык

Русский

Состав

Каркас тары для металлических отходов (СБ), Дверка откидная (СЕ), Деталировка (Защелка Г-образная, уголок ответный, уголок), Файлы для листового лазера в формате DXF

Софт

SolidWorks 23 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - Лист 500х597х2 - 2 шт.DXF
  - Лист 996х596х2 - 1 шт.DXF
  - Лист 1001х200х2 - 1 шт.DXF
  - Лист 1001х298х2 - 1 шт.DXF
  - Лист 1001х500х2 - 1 шт.DXF
- Дверка откидная.SLDASM
- Дверка откидная.SLDDRW
- Защелка Г-образная.SLDDRW
- Защелка Г-образная.SLDPRT
- Каркас тары для металлических отходов.SLDASM
- Каркас тары для металлических отходов.SLDDRW
- Каркас тары для металлических отходов.STEP
- Лист 500х597х2.SLDPRT
- Лист 996х596х2.SLDPRT
- Лист 1001х200х2.SLDPRT
- Лист 1001х298х2.SLDPRT
- Лист 1001х500х2.SLDPRT
- Петля №538.SLDASM
- Полупетля №538.SLDPRT
- Труба 25х25х1,5х917.SLDPRT
- Труба 40х25х2х75.SLDPRT
- Труба 40х25х2х517.SLDPRT
- Труба 40х25х2х547.SLDPRT
- Труба 40х25х2х600.SLDPRT
- Труба 40х25х2х917.SLDPRT
- Уголок.SLDDRW
- Уголок.SLDPRT
- Уголок ответный.SLDDRW
- Уголок ответный.SLDPRT
