Гидроциклон

396

8290

300

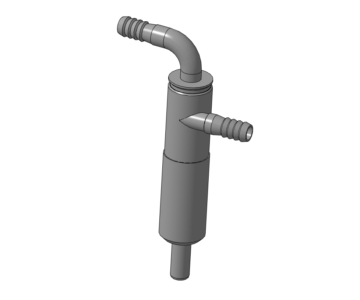

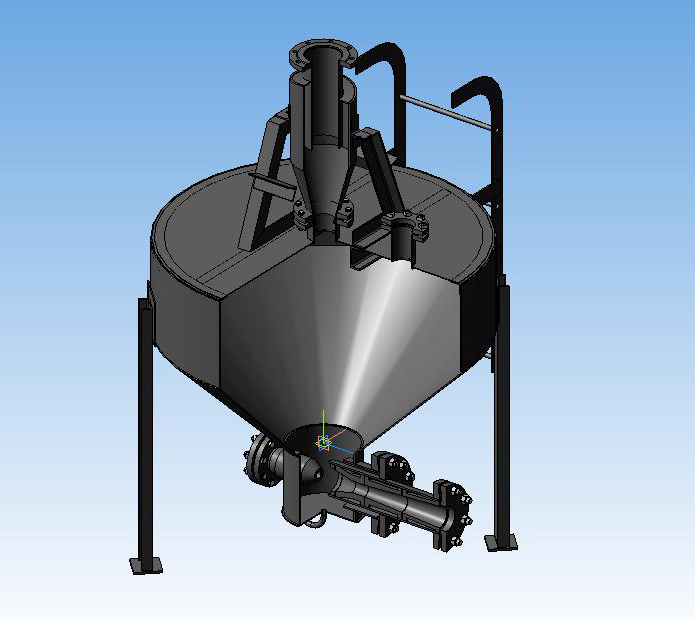

Гидроциклон спроектирован по оригинальным заводским чертежам, спроектирован был только эжектор (см. «ТР-122.00.00.00 СБ Гидроциклон. Общий вид», поз.4), так как его чертежи найти не удалось. Предназначается для удаления песка из известкового молока. Техническая характеристика: напор перед эжектором - 230 м.в.ст, расход эжектирующей воды - 50 м.куб./час, производительность эжектора по сыпучему материалу 12 т./час, напор эжектируемого раствора на выходе до 100 м.в.ст.

3D Модели гидроциклон

Автор

Максим Палыч Николенко

Дата

16.07.2014

Язык

Русский

Состав

3D сборка, чертежи для изготовления

Софт

КОМПАС-3D 13 sp1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

ТР-122.00.00.00 СБ Гидроциклон
- ТР-122.04.00.00 СБ Эжектор
  - ТР-122.04.00.02 Фланец Ду150.cdw
  - Сопло.m3d
  - Труба 159х8х560.m3d
  - Прокладка резиновая d144х54х1.m3d
  - ТР-122.04.00.00 СБ Эжектор.cdw
  - ТР-122.04.00.10 Диффузор Элемент 2.cdw
  - ТР-122.04.00.03 Фланец переходной Ду150х100.cdw
  - Прокладка резиновая d144x100x5.m3d
  - Прокладка резиновая d158х110х5.m3d
  - ТР-122.04.00.07 Упорное кольцо.cdw
  - Конфузор.m3d
  - ТР-122.04.00.08 Конфузор .cdw
  - Диффузор элемент 1.m3d
  - Прокладка резиновая d278х222х5.m3d
  - Фланец переходной Ду150х100.m3d
  - Фланец Ду100.m3d
  - Фланец переходной Ду200х150.m3d
  - ТР-122.04.00.04 Фланец переходной Ду200х150.cdw
  - Фланец Ду150.m3d
  - Прокладка резиновая d144х100х1.m3d
  - ТР-122.04.00.09 Диффузор Элемент 1.cdw
  - ТР-122.04.00.06 Сопло.cdw
  - Сборка эжектора 1.a3d
  - Диффузор элемент 2.m3d
  - Прокладка резиновая d144х77х1.m3d
  - Упорное кольцо.m3d
  - ТР-122.04.00.05 Фланец Ду100.cdw
- Сборка гидроциклона.a3d
- Спецификации
  - Спецификация ТР-122.02.00.00 Песколовушка.spw
  - Спецификация ТР-122.04.00.00 Эжектор.spw
  - Спецификация ТР-122.01.00.00 Бункер гидроциклона.spw
  - Спецификация ТР-122.00.00.00 Гидроциклон общий вид.spw
- ТР-122.03.00.00 СБ Постамент
  - Сборка постамент.a3d
  - Уголок 63х6х200.m3d
  - Уголок 63х6х540 левый.m3d
  - Уголок 63х6х400.m3d
  - Уголок 63х6х540 правый.m3d
  - ТР-122.03.00.00 СБ Постамент.cdw
  - Уголок 63х6х602.m3d
- ТР-122.01.00.00 СБ Бункер гидроциклона
  - Сборка лестницы.a3d
  - Швеллер 10П поз.8.m3d
  - Конус бункера.m3d
  - Круг d20х510 поз.13.m3d
  - Лист 6х70х200 поз.12.m3d
  - Лист 10х120х120 поз.14.m3d
  - Прокладка Ду125.m3d
  - Сборка ножки.a3d
  - ТР-122.01.03.00 СБ Штуцер Ду100
    - Труба 108х4 l=154.m3d
    - Фланец Ду100.m3d
    - Сборка штуцера Ду100.a3d
    - ТР-122.01.03.01 Фланец Ду100.cdw
    - ТР-122.01.03.00 Штуцер Ду100.cdw
  - Лист 5,0х400 поз.11.m3d
  - Чертеж сборки бункера гидроциклона.cdw
  - Прокладка d158х110х5 поз.15.m3d
  - ТР-122.01.01.00 СБ Основание
    - Отвод Ду15.m3d
    - ТР-122.01.01.05 Фланец Ду200.cdw
    - Муфта.m3d
    - Чертеж сборки основания.cdw
    - Сборка основания.a3d
    - Труба 219х7х170.m3d
    - Фланец Ду200.m3d
    - Труба 325х8х310.m3d
    - ТР-122.01.01.04 Фланец Ду200 Ру25.cdw
    - ТР-122.01.01.00 Основание.cdw
    - ТР-122.01.01.05 Отвод Ду15.cdw
    - ТР-122.01.01.02 Дно.cdw
    - ТР-122.01.01.01 Труба 325х8.cdw
    - ТР-122.01.01.03 Муфта 100.cdw
    - Дно.m3d
  - ТР-122.01.00.02 Тетива лестницы.cdw
  - ТР-122.01.00.01 Конус бункера.cdw
  - Сборка бункера гидроциклона.a3d
  - Уголок 50х50х5 поз.7.m3d
  - Крышка.m3d
  - ТР-122.01.00.03 Крышка.cdw
  - Тетива лестницы .m3d
  - ТР-122.01.02.00 СБ Штуцер Ду125
    - Фланец Ду125.m3d
    - Сборка штуцера Ду125.a3d
    - ТР-122.01.02.00 Штуцер Ду125.cdw
    - Труба 133х4х104.m3d
    - ТР-122.01.02.01 Фланец Ду125.cdw
  - ТР-122.01.00.00 СБ Бункер гидроциклона.cdw
  - Лист 5х200х200 поз.9.m3d
  - Швеллер 10П поз.10.m3d
- заявка на материалы.doc
- ТР-122.00.00.00 СБ Гидроциклон. Общий вид.cdw
- ТР-122.02.00.00 СБ Песколовушка
  - ТР-122.02.00.03 Уголок №75.cdw
  - ТР-122.02.00.00 СБ Песколовушка.cdw
  - Дно песколовушки.m3d
  - ТР-122.02.02.00 СБ Кожух
    - Лист 5х112х148.m3d
    - ТР-122.02.02.03 Лист 5х112х148.cdw
    - Сборка кожух.a3d
    - фланец прямоугольный.m3d
    - ТР-122.02.02.01 Фланец .cdw
    - ТР-122.02.02.00 СБ Кожух.cdw
    - Лист 5х66х198.m3d
    - Лист 5х112х195.m3d
    - ТР-122.02.02.02 Лист 5х112х195.cdw
  - Труба 273х8х390.m3d
  - Крышка песколовушки.m3d
  - Сборка песколовушки.a3d
  - Чертеж сборки песколовушки.cdw
  - ТР-122.02.00.02 Крышка песколовушки.cdw
  - ТР-122.02.00.01 Дно песколовушки.cdw
  - Уголок 75х75х6 l=100.m3d
  - ТР-122.02.01.00 СБ Штуцер Ду 150
    - Сборка штуцера Ду150.a3d
    - Труба 159х5х404.m3d
    - Фланец Ду150.m3d
    - ТР-122.02.01.00 Штуцер Ду150.cdw
    - ТР-122.02.01.01 Фланец Ду150.cdw
- Чертеж сборки гидроциклона.cdw
