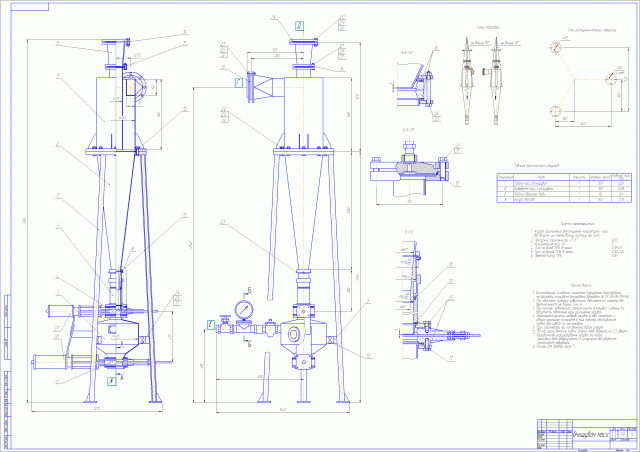

Чертежи гидроциклона

очиститель бумажной массы чертежи к дипломному проэкту бакалавра

Технічна характеристика
1.Апарат призначений для очищення макулатурної маси від домішок, що мають більшу густину, ніж маса.
2.Пропускна спроможність, м /с 0,03
3.Концентрація маси, % 5
4.Тиск на вході, МПа, в межах 0,18-0,3
5.Тиск на виході, МПа, в межах 0,02-0,14
6.Перепад тиску, МПа 0,16

Состав: 2 СБ + тех.схема + спецификации Язык документа

Софт: КОМПАС-3D, CDW

Файлы:
гидроциклон\Головка.cdw
гидроциклон\ГЦ.cdw
гидроциклон\Спецификация\Спецификация_Г.spw
гидроциклон\Спецификация\Спецификация_ГЦ.spw
гидроциклон\Техсхема.cdw
гидроциклон\Спецификация
гидроциклон
