Уфимский государственный нефтяной технический университет.
кафедра технологические машины
дисциплина техника и технология бурения
тема гидроциклонная установка гуд-900
Уфа 2015
СОДЕРЖАНИЕ
РЕФЕРАТ 5
ВВЕДЕНИЕ 6
1 ЛИТЕРАТУРНЫЙ ОБЗОР СУЩЕСТВУЮЩИХ КОНСТРУКЦИЙ ГИДРОЦИКЛОННЫХ СЕПАРАТОРОВ И ПАТЕНТНАЯ ПРОРАБОТКА ИЗДЕЛИЯ 9
1.1 Литературный обзор существующих конструкций гидроциклонных сепараторов 9
1.2 Патентная проработка изделия 15
2 ГИДРОЦИКЛОННАЯ УСТАНОВКА ГУД-900 20
2.1 Назначение гидроциклонной установки ГУД-900 20
2.2 Устройство и принцип действия ГУД-900 25
2.2.1 Устройство ГУД-900 25
2.2.2 Принцип действия ГУД-900 28
2.3 Правила монтажа и эксплуатации гидроциклонной установки ГУД-900 30
2.4 Влияние конструктивных параметров на работу гидроциклона 31
3 РЕМОНТ ГИДРОЦИКЛОННОЙ УСТАНОВКИ ГУД-900 41
3.1 Виды дефектов корпуса 41
3.2 Подготовка дефектных мест под сварку и наплавку 43
3.3 Исправление трещин, коррозии и эрозии 44
3.3.1 Заварка и наплавка дефектных мест 45
3.3.2 Замена дефектных участков 47
3.3.3 Замена штуцеров 48
3.3.4 Замена дефектного штуцера с укрепляющим кольцом 49
3.3.5 Замена дефектного штуцера без замены укрепляющего кольца 50
4 ГИДРАВЛИЧЕСКИЙ И ПРОВЕРОЧНЫЙ РАСЧЕТЫ ГИДРОЦИКЛОНА 51
4.1 Расчет производительности гидроциклонной установки 51
4.2 Проверочный расчет гидроциклона на допускаемое давление 57
5 ОЦЕНКА ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ ПРИМЕНЕНИЯ ГИДРОЦИКЛОНА ПРИ ПОДГОТОВКЕ НЕФТИ 59
6 БЕЗОПАСНОСТЬ И ЭКОЛОГИЧНОСТЬ ПРОЕКТА 63
6.1 Характеристика производственной среды 63
6.2 Разработка мероприятий по обеспечению безопасных и здоровых условий труда 65
6.2.1 Анализ опасных и вредных производственных факторов 65
6.2.2 Мероприятия по обеспечению безопасных и здоровых условий труда 68
6.2.3 Мероприятия по промышленной санитарии 73
6.2.4 Мероприятия по обеспечению пожарной безопасности 74
6.2.5 Действия при возникновении чрезвычайной ситуации 77
6.3 Экологичность проекта 81
6.4 Вывод 84
ЛИТЕРАТУРА 85
Целью данной работы является рассмотрение процессоров центробежного типа ГУД-900. Использование гидроциклонных установок ГУД-900 в процессах подготовки нефти позволяет добиться улучшения качества товарной нефти, сократить расходы на ее подготовку, сократить потери легких фракций нефти, уменьшить металлоемкость оборудования установки подготовки нефти, а также решить ряд других задач. Все это прямо влияет на снижение себестоимости нефти, что имеет большое значение в современных рыночных условиях. Рассмотрены вопросы получения максимальной эффективности при эксплуатации гидроциклонной установки типа ГУД-900, а также преимущества установки перед другими аналогами.
Дипломный проект состоит из пояснительной записки и графической части.
Пояснительная записка включает в себя три раздела: техническая, экономическая часть и раздел по безопасности и экологичности проекта. В технической части проводится обзор существующих аналогов гидроциклонной установки, описание конструкции, принципа работы; рассматривается влияние конструктивных параметров на работу установки, а также проводятся необходимые расчеты. Экономическая часть раскрывает оценку экономической эффективности внедрения гидроциклонной установки ГУД-900. В разделе безопасности и экологичности проекта рассматриваются вопросы охраны труда и окружающей среды.
Пояснительная записка объемом 87 машинописных листов формата А4, содержит 20 рисунков, 10 таблиц и список литературы из 24 наименований. Графическая часть состоит из графического материала объемом в количестве 8 листов машиностроительных чертежей и 2 схемы, выполненных на формате А1.

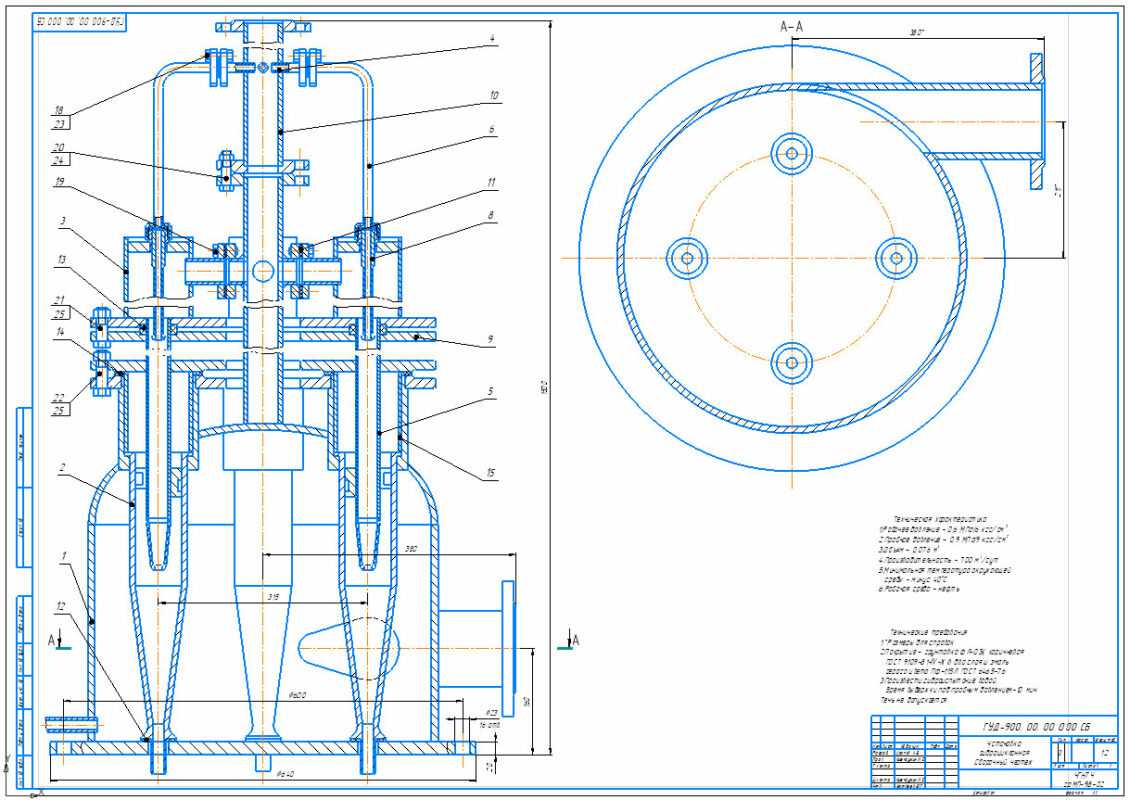

Техническая характеристика установки
1.Рабочее давление - 0,6 МПа(6 кгс/см
2.Пробное давление - 0,9 МПа(9 кгс/см
3.Объём - 0,076 м
4.Производительность - 700 м/сут
5.Минимальная температура окружающей
среды - минус 40 С
6.Рабочая среда - нефть
