Фильтр керамический

Условия эксплуатации фильтра:
температура газа на входе в фильтр - до 600 0С;
остаточное давление газа внутри корпуса - до 5000 Па;
максимальная газовая нагрузка на фильтровальную поверхность - не более 1,8 м3/м2 ∙мин;
массовая концентрация улавливаемых веществ в газе:
на входе в фильтр - не более 1,5 г/м3;
на выходе из фильтра (предполагаемая) - не более 0,001 г/м3.

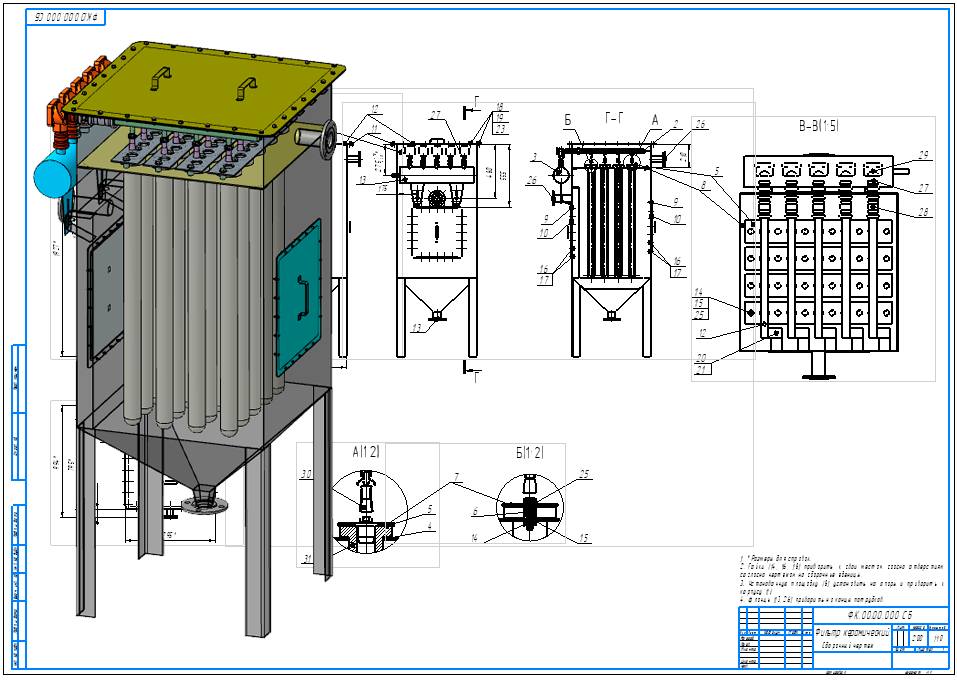

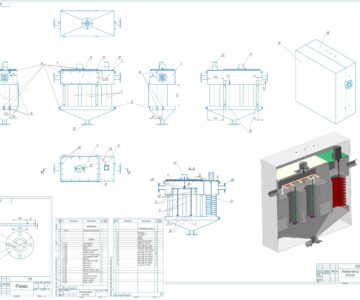

Состав: Сборочный чертеж (СБ), Деталировка (корпус, патрубок, коллектор), Спецификация, 3D-модель Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:

Каталог / Промышленность / Фильтр керамический

Фильтр/
Фильтр/3D модель/
Фильтр/3D модель/Gebo двухсторонняя.m3d
Фильтр/3D модель/Gebo с резьбой.m3d
Фильтр/3D модель/Вставка.m3d
Фильтр/3D модель/Емкость для сжатого газа.m3d
Фильтр/3D модель/Керамический фильтрующий элемент.m3d
Фильтр/3D модель/Клапан.m3d
Фильтр/3D модель/Корпус керамического фильтра.a3d
Фильтр/3D модель/Крышка.m3d
Фильтр/3D модель/Люк.m3d
Фильтр/3D модель/Оболочка.m3d
Фильтр/3D модель/Патрубок для сопол.m3d
Фильтр/3D модель/Прижимная плита.m3d
Фильтр/3D модель/Прокладка крышки.m3d
Фильтр/3D модель/Прокладка люка.m3d
Фильтр/3D модель/Прокладка.m3d
Фильтр/3D модель/Ребро жесткости.m3d
Фильтр/3D модель/Сопло.m3d
Фильтр/3D модель/Установочная площадка.m3d
Фильтр/3D модель/Фланец.m3d
Фильтр/3D модель/Шайба.m3d
Фильтр/Вставка.cdw
Фильтр/Коллектор ФК.00.03.000/
Фильтр/Коллектор ФК.00.03.000/Коллектор СБ.cdw
Фильтр/Коллектор ФК.00.03.000/ФК.00.03.000 СП.spw
Фильтр/Коллектор ФК.00.03.000/ФК.00.03.001 Труба.cdw
Фильтр/Коллектор ФК.00.03.000/ФК.00.03.002 Труба.cdw
Фильтр/Коллектор ФК.00.03.000/ФК.00.03.003 Пластина.cdw
Фильтр/Коллектор ФК.00.03.000/ФК.00.03.004 Заглушка.cdw
Фильтр/Коллектор ФК.00.03.000/ФК.00.03.005 Заглушка.cdw
Фильтр/Корпус ФК.00.01.000/
Фильтр/Корпус ФК.00.01.000/Корпус СБ.cdw
Фильтр/Корпус ФК.00.01.000/ФК.00.01.000 СП.spw
Фильтр/Корпус ФК.00.01.000/ФК.00.01.001 Фланец.cdw
Фильтр/Корпус ФК.00.01.000/ФК.00.01.002 Пластина.cdw
Фильтр/Корпус ФК.00.01.000/ФК.00.01.003 Пластина.cdw
Фильтр/Корпус ФК.00.01.000/ФК.00.01.004 Конус.cdw
Фильтр/Корпус ФК.00.01.000/ФК.00.01.005 Кронштейн.cdw
Фильтр/Корпус ФК.00.01.000/ФК.00.01.006 Пластина.cdw
Фильтр/Корпус ФК.00.01.000/ФК.00.01.007 Косынка.cdw
Фильтр/Корпус ФК.00.01.000/ФК.00.01.008 Перегородка.cdw
Фильтр/Корпус ФК.00.01.000/ФК.00.01.009 Пластина.cdw
Фильтр/Крышка.cdw
Фильтр/Люк.cdw
Фильтр/Патрубок ФК.00.02.000/
Фильтр/Патрубок ФК.00.02.000/Патрубок СБ.cdw
Фильтр/Патрубок ФК.00.02.000/ФК.00.02.000 СП.spw
Фильтр/Патрубок ФК.00.02.000/ФК.00.02.001 Труба.cdw
Фильтр/Патрубок ФК.00.02.000/ФК.00.02.002 Труба.cdw
Фильтр/Патрубок ФК.00.02.000/ФК.00.02.003 Пластина.cdw
Фильтр/Патрубок ФК.00.02.000/ФК.00.02.004 Заглушка.cdw
Фильтр/Прижимная плита.cdw
Фильтр/Прокладка крышки.cdw
Фильтр/Прокладка люка.cdw
Фильтр/Прокладка под фитьтр.cdw
Фильтр/Проставка.cdw
Фильтр/Спецификация.spw
Фильтр/Установочная площадка.cdw
Фильтр/Фильтр керамический СБ.cdw
Фильтр/Фланец.cdw
