Агрегат первичного дробления ПДСУ

Иркутский национальный исследовательский технический университет
Кафедра строительных, дорожных машин и гидравлических систем
Курсовой проект по дисциплине "Строительные машины"
На тему: "Передвижная дробильно - сортировочная установка"
Иркутск 2015

Целью курсового проекта является спроектировать передвижную дробильно - сортировочную установку.
Графическая часть содержит 2 листа формата А1, 30 листов пояснительной записки, содержится картинки и таблицы.
Исходные данные : производительность - 25м3/час. Материал гравийно- валунная смесь, Максимальный размер загружаемого куска Дмах=240мм

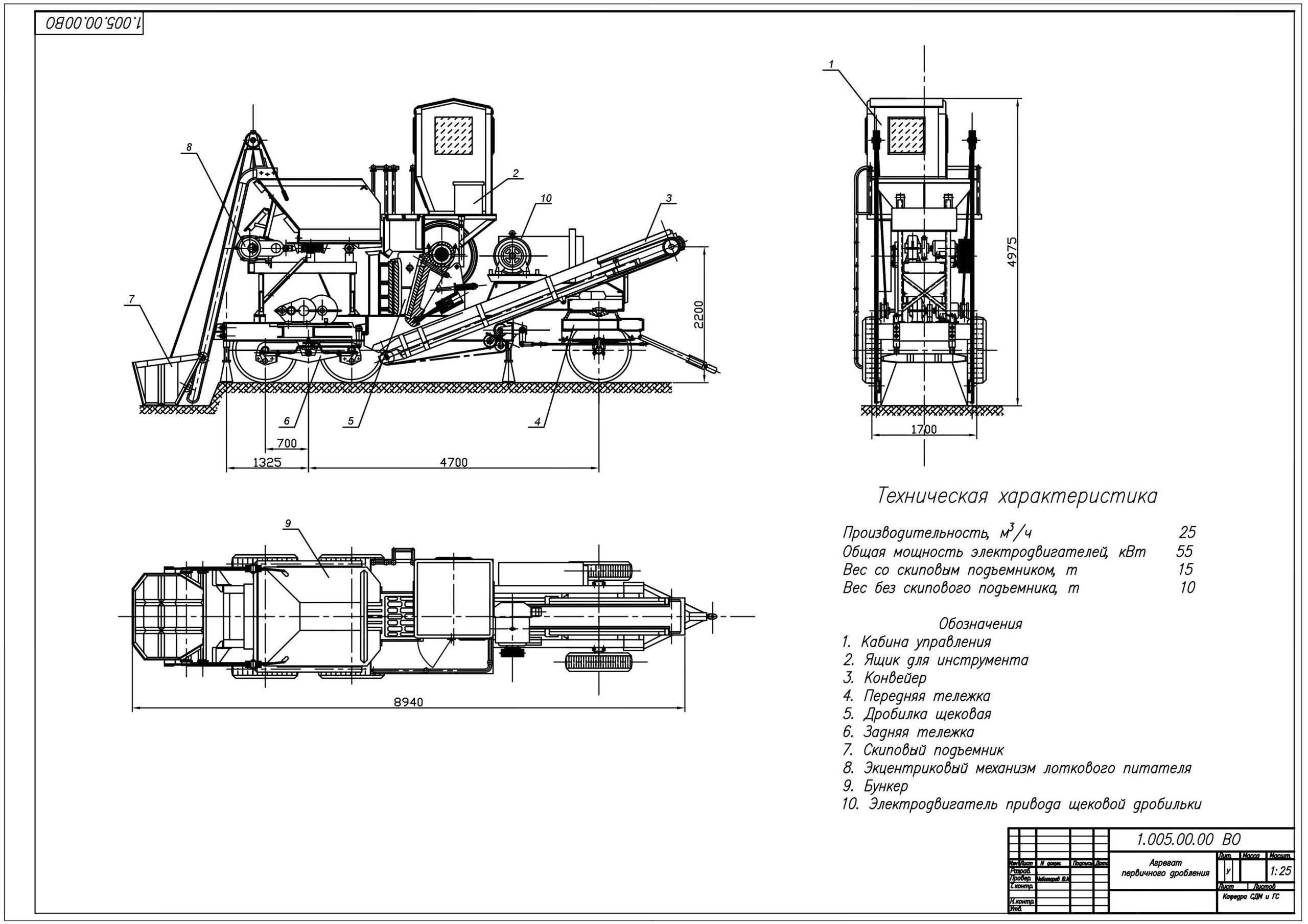

Техническая характеристика Агрегат первичного дробления
Производительность, м /ч 25
Общая мощность электродвигателей, кВт 55
Вес со скиповым подъемником, т 15
Вес без скипового подъемника, т 10

Исходные данные:
Материал - гравий, с размером максимально загружаемого куска материала в карьере DMAX=240мм. Материал поступает в виде гравийно-валунной смеси 0...240мм. Предел прочности материала на сжатие σв=100МПа, Е = 6•10-4МПа.
Требуется: подобрать основное технологическое оборудование, составить сводную таблицу гранулометрического состава дроблёного продукта при условии - выдать товарные фракции щебня: 3...10; 10...15; 15...20; 20…30мм. при отсеве фракции 0...3мм. и производительности дробильной установки 25м.3/ч.

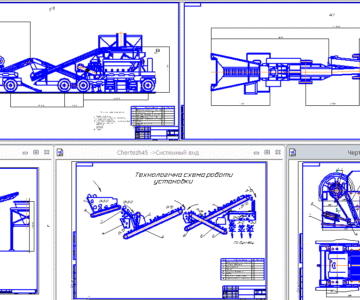

Состав: Технологическая схема ПДСУ, Компоновочная схема ПДСУ, Агрегат первичного дробления, ПЗ Язык документа

Софт: AutoCAD 2013
