Белгородский Государственный Технологический институт им. В.Г.Шухова.
Кафедра технологического оборудования и машиностроения
Курсовой проект
Белгород

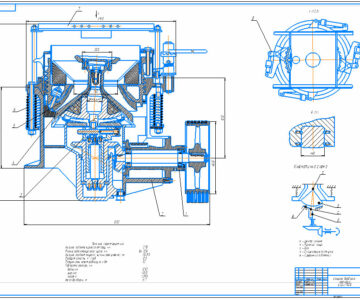

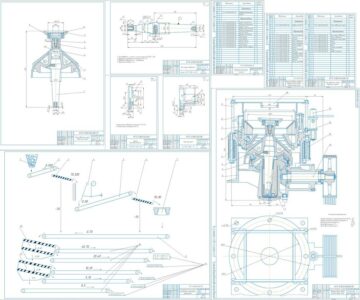

Курсовой проект включает в себя 2 листа формата А1 (общий вид и узел модернизации), 4 листа А2 (деталировка вала, конических колес и корпуса конуса) и 1 лист А4 (спецификация), ПЗ
Техническая характеристика:
Диаметр основания конуса, м 0,9
Ширина загрузочного отверстия, м 0,1
Ширина выходной щели, м 0,018-0,035
Частота вращения конуса, с-1 5,83
Производительность, м3/с 0,0053-0,011
Мощность электродвигателя, кВт 30
Габаритные размеры, мм
длина 1600
ширина 1100
высота 1365
Масса дробилки, т 15
