Конусная гирационная дробилка КСД-1750Б

Киевский национальный университет строительства и архитектуры
Кафедра машин и оборудования технологических процессов
Курсовая работа по дисциплине "Синтез машин и оборудования в стройиндустрии"
На тему "Выбор конусной дробилки по критериям"
Киев 2014

В данной работе представлен выбор конусной дробилки из ряда похожих по характеристикам конусных дробильных машин. Произведен выбор конусной дробилки по критериям и расчет по технологическим параметрам гирационной дробилки КСД-1750Б
Работа содержит 2 листа А1 графической части и 31страницу пояснительной записки.

Зміст
Вступ……………………………………………………………………………….3
1 Вибір моделі конусної дробарки………………………………………..5
1.1 Опис та аналіз моделей конусних дробарок……………………………5
1.2 Встановлення критеріїв оцінки…………………………………………..8
1.3 Вибір дробарки згідно критеріїв.………………………………………..9
2 Загальні відомості і класифікація конусних дробарок …………………11
2.1 Конструкція конусних дробарок…………………………………………12
2.2 Конструкція основних частин конусних дробарок……………………17
3 Розрахунок технологічних параметрів конусної дробарки……………20
3.1 Визначення продуктивності дробарки…………………………………20
3.2 Визначення швидкості обертання вала…………………………………22
3.3 Розрахунок прямозубої конусної передачі……………………………24
4 Технічна і виробнича експлуатація дробарки…………………………26
5 Охорона праці та навколишнього середовища при експлуатації дробарок…………………………………………………………………………27
5.1 Особливості експлуатації подрібнювального обладнання……………27
5.2 Охорона праці при експлуатації дробильних і сортувальних машин…27
5.3 Охорона праці та навколишнього середовища при експлуатації дробарок ………………………………………………………………….……29
5.4 Протипожежна безпека при експлуатації дробарок……………………30
Перелік посилань …………………………………………………………….…..31

Технічна характеристика
Ширина завантажуємого отвору, мм 270
Розмір завантажуємого куска, мм до 228
Ширина розвантажуємої щілини (регулююча), мм 15-90
Продуктивність, м/год 120
Потужність електродвигуна, кВт 52
Габаритні розміри, мм
довжина 1252
ширина 1010
висота 1290
Маса дробарки, т 11,7

Состав: Общий вид и кинематическая схема работы машины, Спецификация, Пояснительная записка. Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Промышленность / Промышленность строительных материалов / Конусная гирационная дробилка КСД-1750Б

Специфікація.doc
Лист 1 Критерії + х-ка.cdw

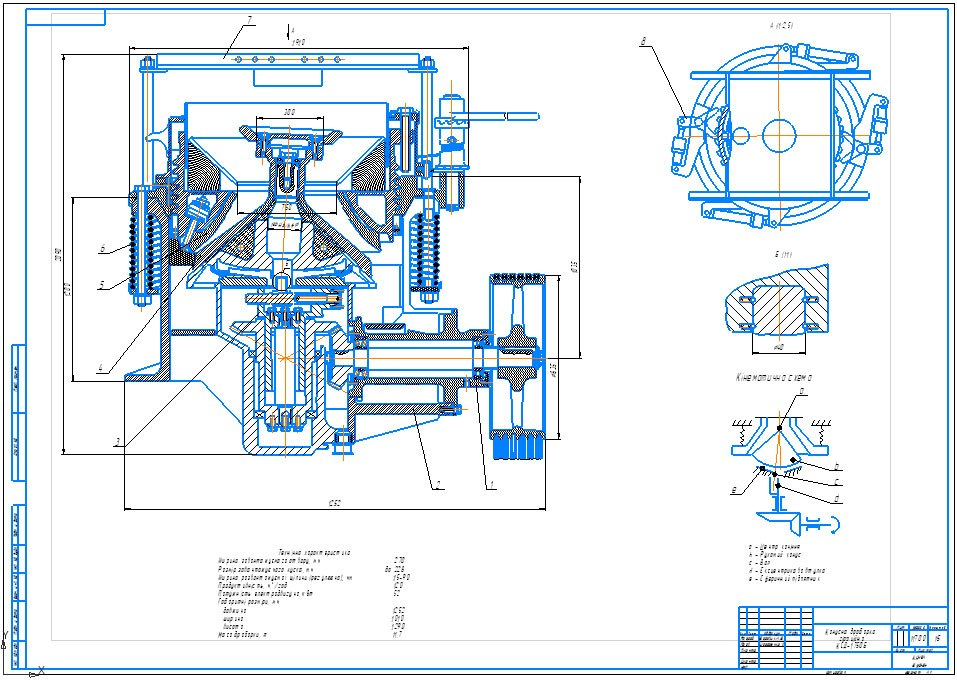

Лист 2 Заг.вид + кінем.схема.cdw
Записка.docx
