Блок напорных гребенок на 8 патрубков. Давление на выходе 21 МПа. Диаметр на входе ду 250, на выходе ду 80.
- Главная -
- Чертежи -
- Промышленность -
- Добывающая, горная промышленность -
- Блок гребенок на 8 патрубков
Блок гребенок на 8 патрубков
0
1
110
0
0
100
Сообщить о проблеме
Автор
Артур
Дата
30.06.2024
Язык
Русский
Состав

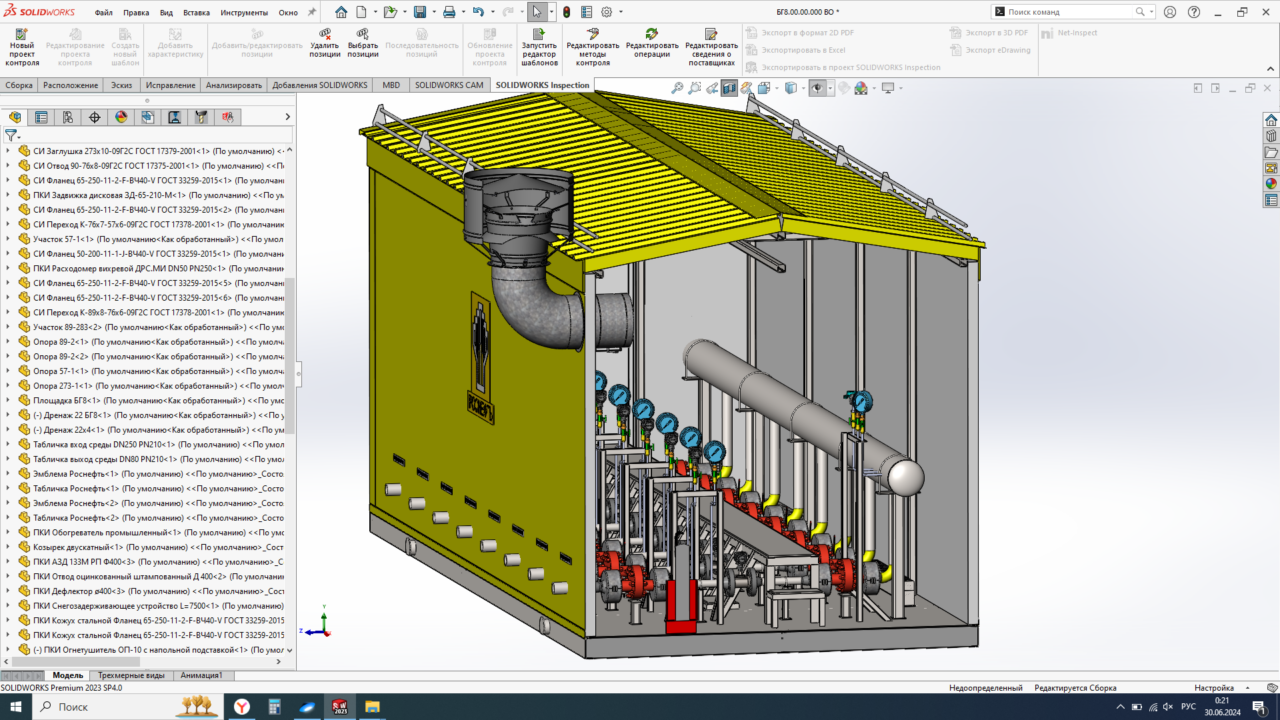

Трехмерная модель
Софт
SolidWorks 2023
Как открыть?
Отзывов пока нет
Содержимое архива
-
!Старт БГ8.SLDPRT
-
БГ8.00.00.000 ВО.SLDASM
-
Давление дистанционное.SLDASM
-
Давление местное.SLDASM
-
Дренаж 22 БГ8.SLDPRT
-
Дренаж 22х4.SLDPRT
-
З-Левый торцевой карниз 200х10° ширина 2800.SLDPRT
-
З-Торцевой карниз 200х10° ширина 2800.SLDPRT
-
Козырек двускатный.SLDPRT
-
Коллектор БГ8.SLDPRT
-
Конек 200х10° длина 7,5м.SLDPRT
-
Кровля БГ8.SLDPRT
-
Левый торцевой карниз 200х10° ширина 2800.SLDPRT
-
М Утеплитель БГ8.SLDPRT
-
Опора 57-1.SLDPRT
-
Опора 89-2.SLDPRT
-
Опора 273-1.SLDPRT
-
ПКИ АЗД 133М РП Ф400.SLDPRT
-
ПКИ Бобышка БП-02 М20х1,5.SLDPRT
-
ПКИ Датчик давления Метран-75T.SLDPRT
-
ПКИ Датчик температуры Метран 286.SLDPRT
-
ПКИ Дверь входная стальная 2000х1000.SLDPRT
-
ПКИ Дефлектор ø400.SLDPRT
-
ПКИ Задвижка дисковая ЗД-65-210-М.SLDPRT
-
ПКИ Клапан 15нж54бк Dn15 Pn210 ц-м М20х1,5 - М20х1,5 ст.12Х18Н10Т.SLDPRT
-
ПКИ Кожух стальной Фланец 65-250-11-2-F-ВЧ40-V ГОСТ 33259-2015.SLDPRT
-
ПКИ Манометр показывающий МО-11203 PN250.SLDPRT
-
ПКИ Обогреватель промышленный.SLDPRT
-
ПКИ Огнетушитель ОП-10 с напольной подставкой.SLDPRT
-
ПКИ Отвод оцинкованный штампованный Д 400.SLDPRT
-
ПКИ Разделитель сред мембранный РС21-01 ц-м М20х1,5.SLDPRT
-
ПКИ Расходомер вихревой ДРС.МИ DN50 PN250.SLDPRT
-
ПКИ Решетка вентиляционная наружная стальная 200 х 200 (230х230 фданец).SLDPRT
-
ПКИ Решетка жалюзийная приточная 200 х 200.SLDPRT
-
ПКИ Снегозадерживающее устройство L=7500.SLDPRT
-
ПКИ бобышка под датчик температуры.SLDPRT
-
Площадка БГ8.SLDPRT
-
Продольный карниз 7,5 м.SLDPRT
-
СИ Заглушка 273x10-09Г2С ГОСТ 17379-2001.SLDPRT
-
СИ Отвод 90-76x8-09Г2С ГОСТ 17375-2001.SLDPRT
-
СИ Переход К-76x7-57x6-09Г2С ГОСТ 17378-2001.SLDPRT
-
СИ Переход К-89x8-76x6-09Г2С ГОСТ 17378-2001.SLDPRT
-
СИ Фланец 50-200-11-1-J-ВЧ40-V ГОСТ 33259-2015.SLDPRT
-
СИ Фланец 65-250-11-2-F-ВЧ40-V ГОСТ 33259-2015.SLDPRT
-
Стены БГ8.SLDPRT
-
Стойка манометровая №1.SLDPRT
-
Стойка манометровая №2.SLDPRT
-
Табличка Роснефть.SLDPRT
-
Табличка вход среды DN250 PN210.SLDPRT
-
Табличка выход среды DN80 PN210.SLDPRT
-
Температура дистанционная.SLDASM
-
Торцевой карниз 200х10° ширина 2800.SLDPRT
-
Угловой нащельник 200 длина 2155.SLDPRT
-
Участок 57-1.SLDPRT
-
Участок 89-283.SLDPRT
-
Цоколь в кольцо 7,5х3.SLDPRT
-
Эмблема Роснефть.SLDPRT
-
импульсная трубка.SLDPRT
-
импульсная трубка №2.SLDPRT
