Электровоз шахтный К-14У

Электровоз шахтный контактный типа К14У предназначен для транспортировки составов подземными горными выработками шахт и рудников. Он надежно работает в районах с умеренным климатом с категорией размещения 5 по ГОСТ 15150-69.

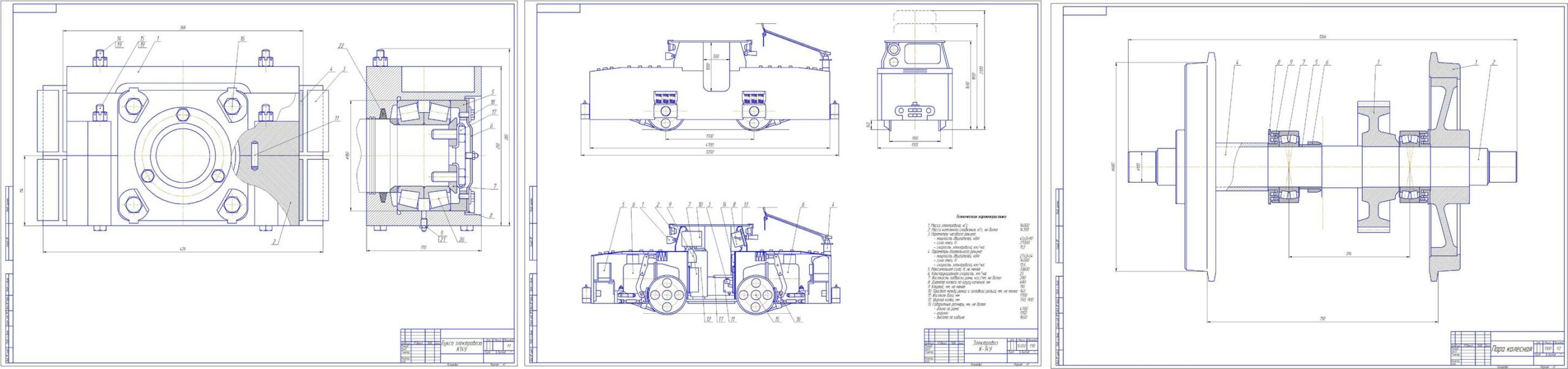

Электровоз К14У имеет две ведущие колесные пары и центрально расположенную кабину. Он оснащен тяговыми двигателями ДТН-45 / 33МУ5, токоприемником, блоком пуско-тормозных резисторов и стабилизатором напряжения. В электровозе применена индивидуальная пружинная подвеска рамы, разъемная букса, редуктор и тормозная система. Кабина машиниста выполнена отдельно от рамы и имеет свою подвеску на резиновых амортизаторах.
Управление электровозом осуществляется из кабины машиниста с помощью контроллера. Кабина обеспечивает обзор в обе стороны движения и выход на обе стороны электровоза. Электровоз имеет два вида торможения: электродинамическое и механическое.
Электровоз оборудован:
- Пневмосистемой;
- Блокирующим устройством под сиденьем машиниста, исключающий возможность управления электровозом извне кабины
- Двухтональным электрическим звуковым сигналом;
- Механическим сигналом;
- Однотональным пневматическим звуковым сигналом;
- Световыми сигналами;
- Песочницами с пневмоприводом;
- Механическим тормозом колодки с пневмопружинным приводом;
- Устройством сцепным с штыревым сцеплением.
Характеристика:
- Напряжением на токоприемников 250В;
- Высота подвески контактного провода от головки рельса 1800 ... 2300 мм;
- Радиус закругления рельсового пути. не менее 18 м;
- Масса электровоза 14000 кгс
- Мощность двигателей 45х2 = 90 кВт
- сила тяги 27000 Н
- Скорость электровоза 11,2 км/ч
- Максимальная сила не менее 33600 Н;
- Жесткость подвески рамы, не более 280 кгс/мм;
- Диаметр колеса по кругу катания 680 мм;
- Клиренс, не менее 110 мм;
- Просвет между рамой и головкой рельса, не менее 140 мм
- Жесткая база 1700 мм
- Ширина колеи 750, 900 мм
- Габаритные размеры, мм, не более
Длина по раме 4700
Ширина 1350
Высота по кабине 1650
