Длина просеивающей поверхности 1750 мм
Ширина просеивающей поверхности 4500 мм
Площадь просеивающей поверхности 7.8 м2
Число ярусов 2
Наибольший размер куска исходного материала 250 мм
Вес просеивающего материала 1.8 т/м3
Производительность 180 м3/ч
Угол наклона просеивающей поверхности 12-18 град.
Мощность электродвигателя 15 кВт
Масса грохота (без привода) 3850 кг
Изготовитель г. Бакал, Челябинская область
- Главная -
- Чертежи -
- Промышленность -
- Добывающая, горная промышленность -
- Грохот инерционный средний ГИС-52 (Производство г. Бакал)
Грохот инерционный средний ГИС-52 (Производство г. Бакал)
1
14
893
10
3
400
Сообщить о проблеме
Автор
Иван Инженеров
Дата
28.10.2022
Язык
Русский
Состав

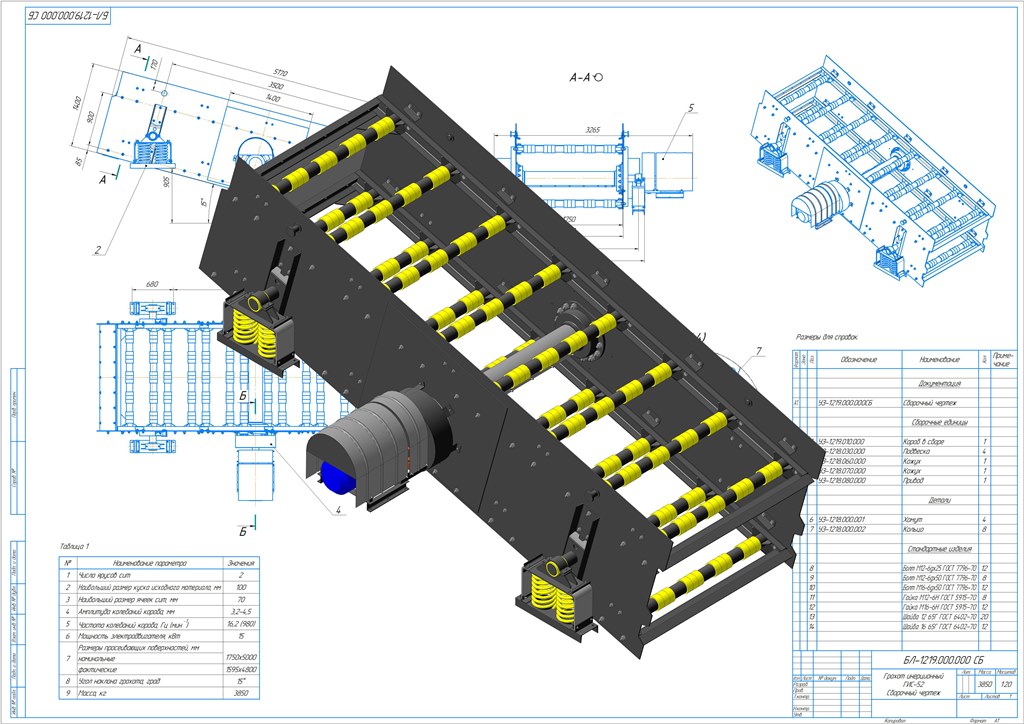

Сборочный чертеж, 3D-модель в igs
Софт
КОМПАС-3D 18.1
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
БЛ-1219.000.000СБ Грохот инерционный ГИС-52.cdw
-
БЛ-1219.000.000СБ Грохот инерционный ГИС-52.igs
-
БЛ-1219.000.000СБ Грохот инерционный ГИС-52.jpg
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Даниил Аникин
Пётр Козлов
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Побитая 3д модель в igs? Не открывается, компас ее не видит(v24 учебная)

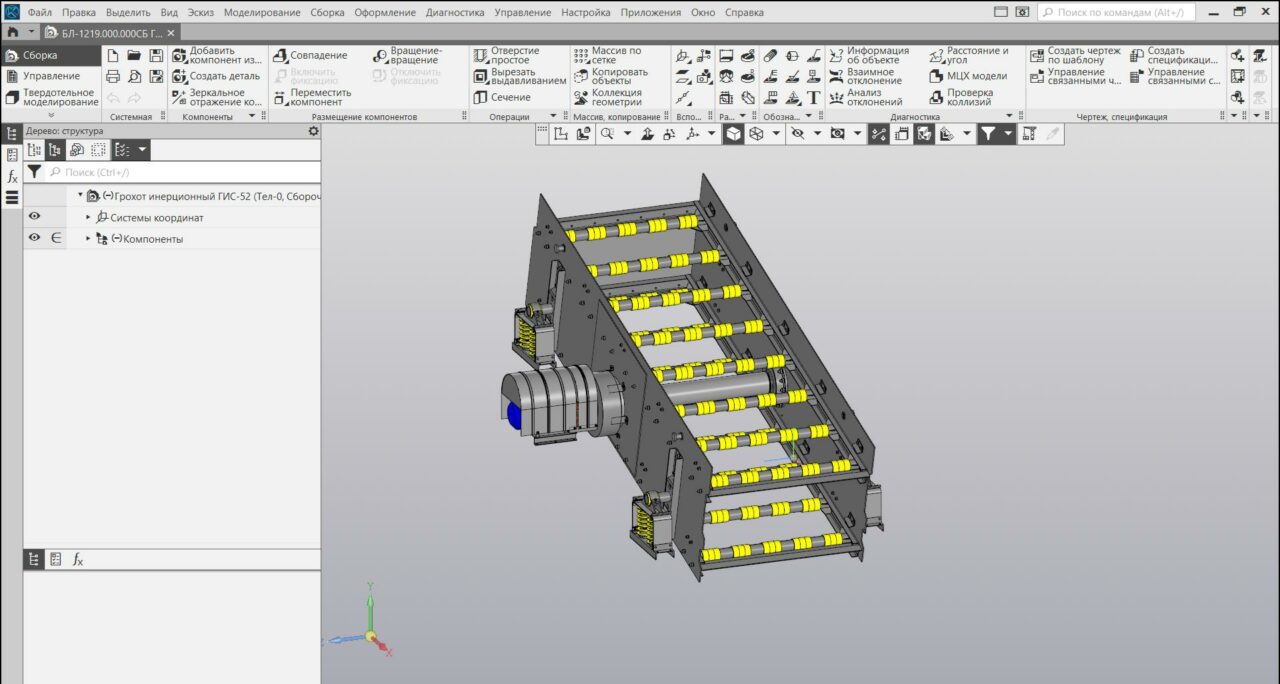

про учебную версию не скажу, мой 24 подхватывает без проблем. см. скрин
Начал панику на пустом месте, всё открывается, просто изначально выбрал не тот формат. Спасибо
Можно ли приобрести только Сборочный чертеж?
Такой тех. возможности нет
а деталировка есть?
см. описание выше, поле состав: Сборочный чертеж, 3D-модель в igs. Ничего другого в архиве не представлено. В модели детали есть в дереве построения, сделано сборкой.
