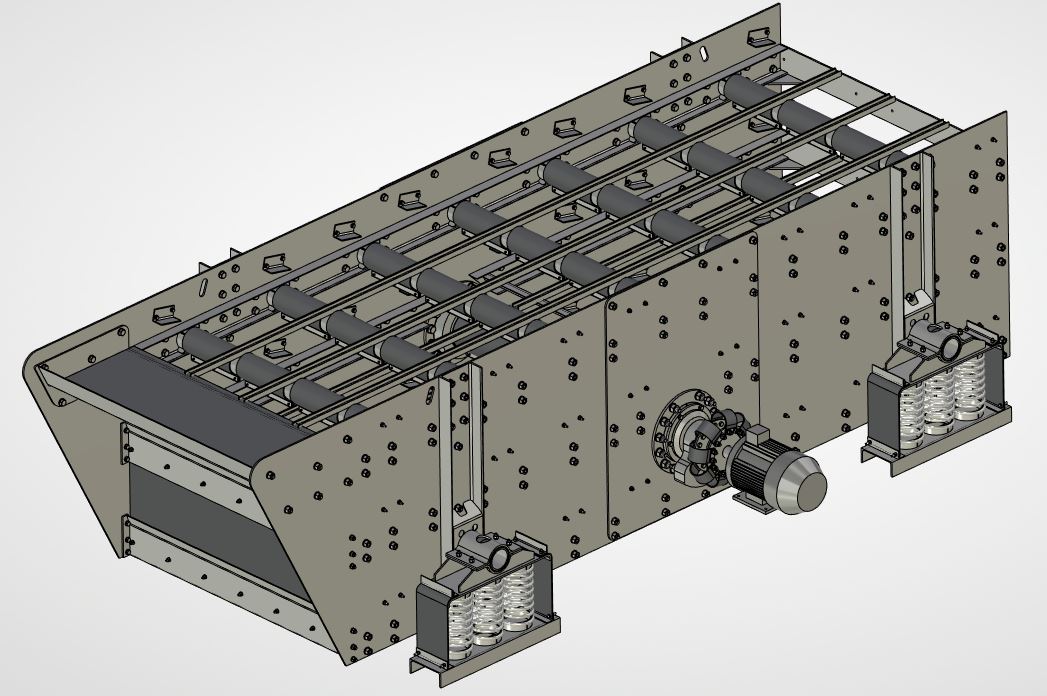

Инерционный грохот среднего типа ГИС-53 применяется для разделения различных видов сыпучих материалов по крупности.
Площадь просеивающей поверхности - 8,75 кв. м.
Производительность - 120-160 куб. м./час.
Габаритные размеры - 5000х1750х1500 мм.
Масса грохота - 5200 кг.
