Грохот колосниковый СМД-25

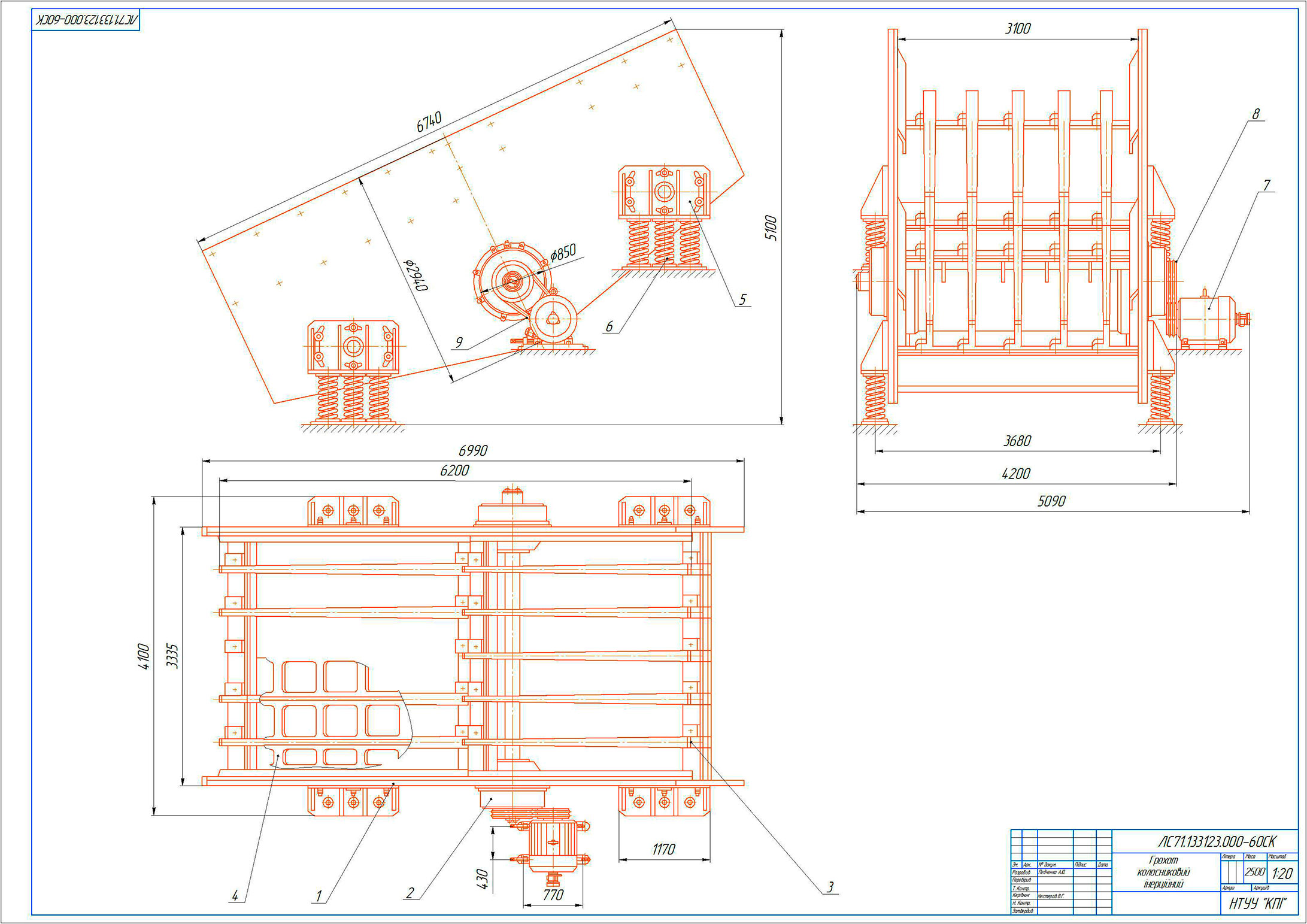

Грохот колосниковый чертеж общего вида грохота, без спецификации.

Вибрационный колосниковый грохот модели СМД-25 инерционного типа служит для сортировки материала поступающего в дробилку. Применение данного типа грохота целесообразно когда направляемый в дробилку материал содержит свыше 25-30% кусков, размер которых меньше ширины выходной щели дробилок. Рабочей частью грохота является решето, через которое просеиваются материал для грохочения. По конструкции решета делятся на:
Колосниковые решета - применяются для крупного грохочения.
Листовые со штампованными отверстиями - для мелкого и среднего грохочения.

Техническая характеристика вибрационного грохота СМД-25
Размер решетки, мм 1500х1300
Ширина щели между колосниками, мм 75,150,175,200
Частота колебаний, кол/мин 800
Амплитуда колебаний, мм 3
Электродвигатель:
Тип АОС -63-4
Мощность, кВт 13
Производительность по питанию, т/ч 700
Угол наклона грохота, град 15-30
Максимальная крупность загружаемых кусков, мм 1000
Габаритные размеры (без электродвигателя), мм
Длина 3100
Ширина 2220
Высота 1540
Масса грохота, кг 4950

Состав: Вид общий (ВО) Язык документа

Софт: КОМПАС-3D 14

Файлы:
СМД-25.cdw
