Монтаж грохота СМД-125

БГТУ им. В.Г.Шухова
Курсовая работа по дисциплине «Монтаж, наладка и испытание технологических машин и комплексов»
на тему: «Разработка технологии монтажа вибрационного грохота СМД-125»
Белгород 2020 г.

Монтаж технологического оборудования входит: организационно-техническая подготовка к выполнению монтажных работ (подготовительные мероприятия); монтажные работы связанные со сборкой, установкой на фундамент, пуском в ход, регулировкой, наладкой и испытанием оборудования.
Монтаж оборудования выполняется специализированными организациями, в отдельных случаях силами предприятия, эксплуатационного оборудования. Грохот представляет собой специальную машину, которая производит автоматическую сортировку сыпучих материалов. Инерционно - вибрационный грохот СМД-125 совершает промежуточное товарное деление на фракции таких материалов, как: щебень, гравий, насыпная плотность которых может доходить до 1,8 т/м3. Производительность данного грохота высока. Относительно высокая производительность обеспечивается благодаря большой площади просеивающего сита.
Был осуществлён подбор грузоподъемного оборудования, в результате был выбран кран стреловой гусеничный «КСП-2» грузоподъемностью 2 тонн.
Был сделан подбор и расчет строп, в результате которого был выбран четырехветвевой канатный строп 4СК и сделан расчет и выбор анкерных (фундаментных) болтов.

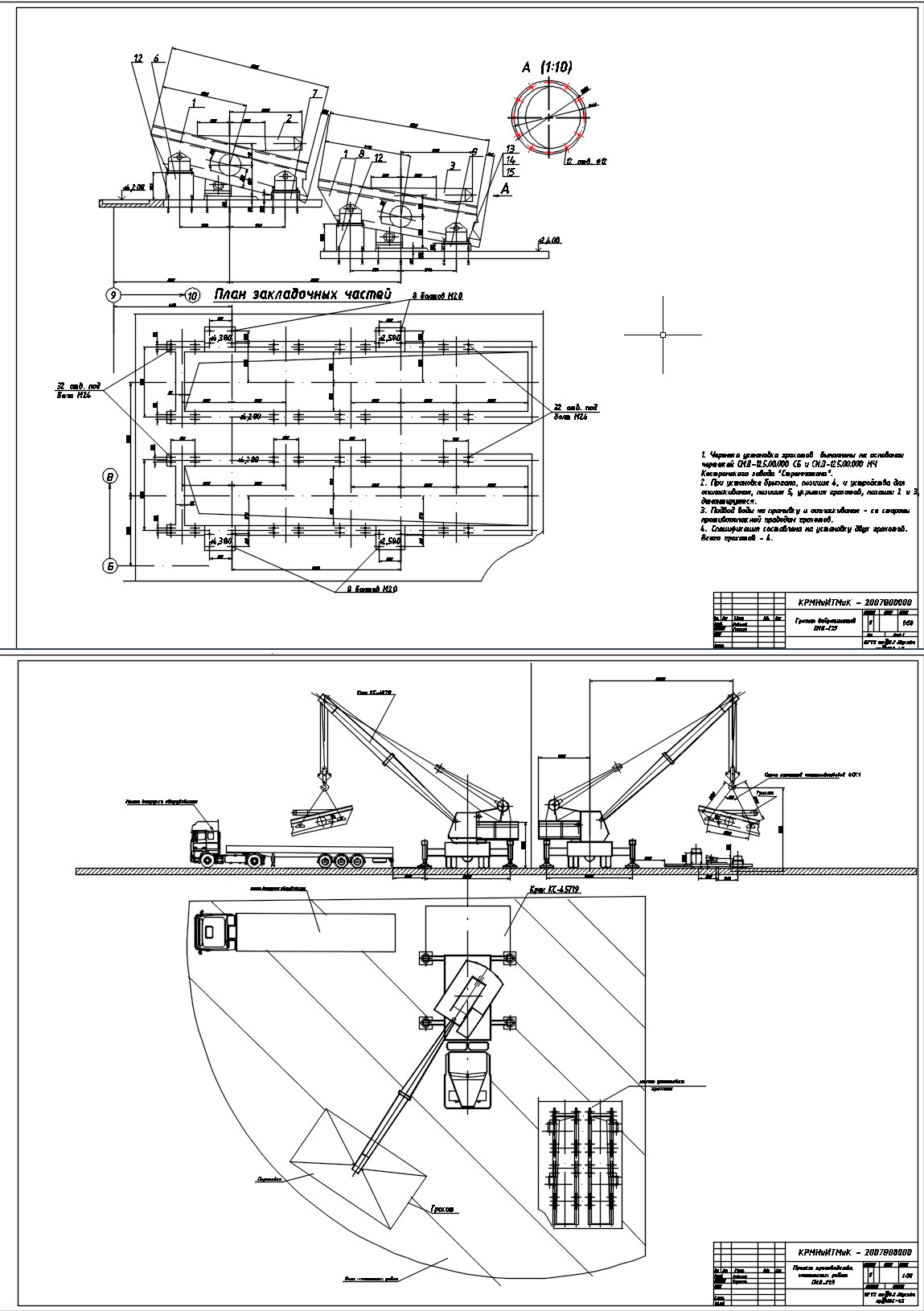

Выбрана схема и метод производства монтажных работ с указанием последовательности установки узлов. И выполнен проект производства монтажа колосникового грохота СМД-125.

Содержание
Введение 2
1. Описание конструкции и принцип действия инерционного грохота СМД-125. 3
2. Организация монтажных работ 7
2.1 Выбор схемы и метода производства монтажных работ с указанием последовательности установки узлов 7
2.2 Выбор грузоподъёмного и транспортного оборудования 8
2.3 Расчёт и выбор строп для подъема груза 12
2.4 Расчёт и выбор фундаментных болтов 17
2.5 Технологические указания по отдельным видам работ 19
3. Описание выверки опорных конструкций и основных узлов 23
СПИСОК ЛИТЕРАТУРЫ 27
