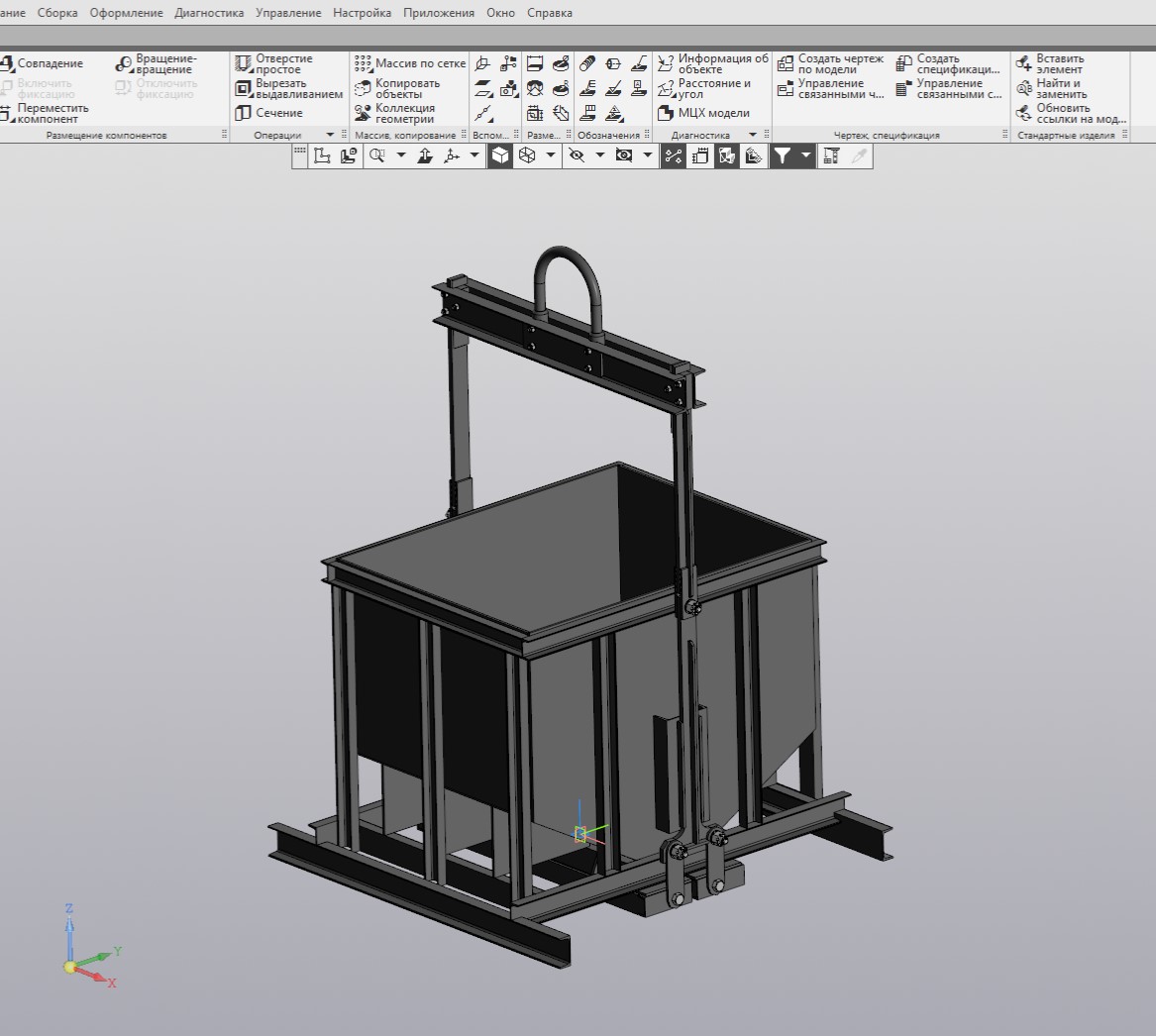

Кюбель — грузозахватное устройство для перемещения сыпучих грузов с механизированной выгрузкой при раскрытии днища.
Данная модель кюбеля предназначена для транспортировки и выгрузки шаров в мельницу, применяется на горнообогатительных комбинатах, в рамках вспомогательного технологического оборудования.
