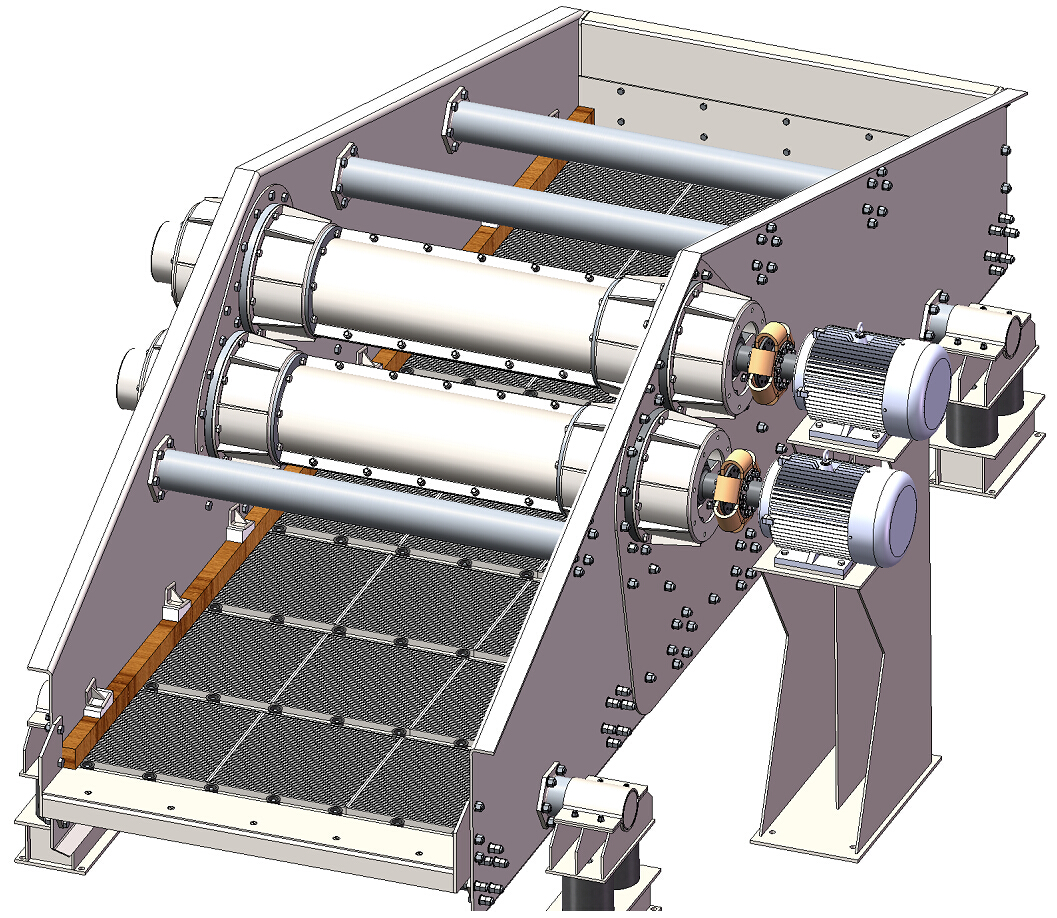

Линейный вибрационный грохот ZK1548

Виброгрохот позволяет рассеивать песок или щебень на фракции. Также можно использовать виброгрохот для просеивания больших объемов песка или щебня и получения конечного материала нужной фракции.

Линейный вибрационный грохот ZK1548, включая все необходимые для обработки детали, различные сборки, может использоваться для обучения и производства. Линейный вибрационный грохот приводится в действие двигателем с двойной вибрацией. Когда два вибрационных двигателя синхронизированы и повернуты в обратном направлении, сила возбуждения, создаваемая эксцентриковым блоком, смещена друг от друга в направлении, параллельном оси двигателя, и перпендикулярна направлению вала двигателя совместная сила, поэтому траектория движения решетчатой машины является прямой линией. У обоих валов двигателя есть угол наклона относительно поверхности сита. При совместном действии силы возбуждения и тяжести материала от силы тяжести материал подпрыгивает вперед на поверхности экрана, чтобы двигаться вперед, чтобы достичь цели скрининга и сортировки материала.

Состав: 3D Язык документа

Софт: SolidWorks 2016

Сайт: www

Каталог / Промышленность / Добывающая, горная промышленность / Линейный вибрационный грохот ZK1548

Просмотр файлов
elek1548\elek1548.SLDASM
elek1548\所用螺栓、螺、母垫片\GB27-88六角头铰制孔用螺栓M20×120.SLDPRT
elek1548\所用螺栓、螺、母垫片\GB27-88六角头铰制孔用螺栓M20×96.SLDPRT
elek1548\所用螺栓、螺、母垫片\GB/T1228-2006钢结构用高强度大六角头螺栓
elek1548\所用螺栓、螺、母垫片\GB/T1228-2006钢结构用高强度大六角头螺栓
elek1548\所用螺栓、螺、母垫片\GB/T1228-2006钢结构用高强度大六角头螺栓
elek1548\所用螺栓、螺、母垫片\GB/T41-20001型六角螺母C级M10.SLDPRT
elek1548\所用螺栓、螺、母垫片\GB/T41-20001型六角螺母C级M20.SLDPRT
elek1548\所用螺栓、螺、母垫片\GB/T41-2000[1型六角螺母C级]M10.SLDPRT
elek1548\所用螺栓、螺、母垫片\GB/T41-2000[1型六角螺母C级]M12.SLDPRT
elek1548\所用螺栓、螺、母垫片\GB/T41-2000[1型六角螺母C级]M14.SLDPRT
elek1548\所用螺栓、螺、母垫片\GB/T41-2000[1型六角螺母C级]M16.SLDPRT
elek1548\所用螺栓、螺、母垫片\GB/T41-2000[1型六角螺母C级]M18.SLDPRT
elek1548\所用螺栓、螺、母垫片\GB/T5781-2000[六角头螺栓全螺纹C级].SLDPRT
elek1548\所用螺栓、螺、母垫片\GB/T5781-2000[六角头螺栓全螺纹C级]M12×35.SLDPRT
elek1548\所用螺栓、螺、母垫片\GB/T5781-2000[六角头螺栓全螺纹C级]M14×35.SLDPRT
elek1548\所用螺栓、螺、母垫片\GB/T5781-2000[六角头螺栓全螺纹C级]M16×30.SLDPRT
elek1548\所用螺栓、螺、母垫片\GB/T5781-2000[六角头螺栓全螺纹C级]M16×45.SLDPRT
elek1548\所用螺栓、螺、母垫片\GB/T5781-2000[六角头螺栓全螺纹C级]M18×50.SLDPRT
elek1548\所用螺栓、螺、母垫片\GB/T5781-2000[六角头螺栓全螺纹C级]M20×50.SLDPRT
elek1548\所用螺栓、螺、母垫片\GB/T5781-2000[六角头螺栓全螺纹C级]M20×55.SLDPRT
elek1548\所用螺栓、螺、母垫片\GB/T5781-2000[六角头螺栓全螺纹C级]M20×65.SLDPRT
elek1548\所用螺栓、螺、母垫片\GB/T5781-2000[六角头螺栓全螺纹C级]M20×70.SLDPRT
elek1548\所用螺栓、螺、母垫片\GB/T5781-2000[六角头螺栓全螺纹C级]M20×75.SLDPRT
elek1548\所用螺栓、螺、母垫片\GB/T5781-2000六角头螺栓全螺纹C级(M18)×60.SLDPRT
elek1548\所用螺栓、螺、母垫片\GB/T5781-2000六角头螺栓全螺纹C级M12×40.SLDPRT
elek1548\所用螺栓、螺、母垫片\GB/T5781-2000六角头螺栓全螺纹C级M12×55.SLDPRT
elek1548\所用螺栓、螺、母垫片\GB/T5781-2000六角头螺栓全螺纹C级M16×30.SLDPRT
elek1548\所用螺栓、螺、母垫片\GB/T5781-2000六角头螺栓全螺纹C级M16×40.SLDPRT
elek1548\所用螺栓、螺、母垫片\GB/T5781-2000六角头螺栓全螺纹C级M16×55.SLDPRT
elek1548\所用螺栓、螺、母垫片\GB/T68-2000
elek1548\所用螺栓、螺、母垫片\GB/T798-1988活节螺栓M20×120.SLDPRT
elek1548\所用螺栓、螺、母垫片\GB/T93-1987[标准型弹性垫圈(装配)]M14.SLDPRT
elek1548\所用螺栓、螺、母垫片\GB/T93-1987标准型弹性垫圈(装配)12×3.1.SLDPRT
elek1548\所用螺栓、螺、母垫片\GB/T93-1987标准型弹性垫圈(装配)16×4.1.SLDPRT
elek1548\所用螺栓、螺、母垫片\GB/T95-2002[平垫圈C级]M10.SLDPRT
elek1548\所用螺栓、螺、母垫片\GB/T95-2002[平垫圈C级]M12.SLDPRT
elek1548\所用螺栓、螺、母垫片\GB/T95-2002[平垫圈C级]M14.SLDPRT
elek1548\所用螺栓、螺、母垫片\GB/T95-2002平垫圈C级
elek1548\所用螺栓、螺、母垫片\GB/T95-2002平垫圈C级
elek1548\所用螺栓、螺、母垫片\GB/T95-2002平垫圈C级
elek1548\??????????\GB/T97.2-1985??????A?203.SLDPRT
elek1548\所用螺栓、螺、母垫片\~$GB/T1228-2006钢结构用高强度大六角头螺栓
elek1548\所用螺栓、螺、母垫片\~$GB/T41-2000[1型六角螺母C级]M10.SLDPRT
elek1548\所用螺栓、螺、母垫片\~$GB/T95-2002平垫圈C级
elek1548\激振器\GB/T1096-2003普通平键A型
elek1548\激振器\GB/T1096-2003普通平键A型
elek1548\激振器\GB/T288-94调心滚子轴承22324C.SLDPRT
elek1548\激振器\JB/T7940.2-1995接头式压注油杯10.SLDPRT
elek1548\激振器\三角接手1.SLDPRT
elek1548\激振器\三角接手2.SLDPRT
elek1548\激振器\中间保护罩1.SLDPRT
elek1548\激振器\中间保护罩2.SLDPRT
elek1548\激振器\中间保护罩装配.SLDASM
elek1548\激振器\中间保护罩钢板.SLDPRT
elek1548\激振器\中间轴.SLDASM
elek1548\激振器\中间钢管.SLDPRT
elek1548\激振器\保护罩.SLDASM
elek1548\激振器\保护罩1.SLDPRT
elek1548\激振器\保护罩2.SLDPRT
elek1548\激振器\保护罩筋板.SLDPRT
elek1548\激振器\保护罩钢桶.SLDPRT
elek1548\激振器\偏心块.SLDPRT
elek1548\激振器\挠性盘.SLDASM
elek1548\激振器\挠性盘1.SLDPRT
elek1548\激振器\挠性盘2.SLDPRT
elek1548\激振器\挠性盘3.SLDPRT
elek1548\激振器\激振器头部装配.SLDASM
elek1548\激振器\激振器总装配.SLDASM
elek1548\激振器\激振器挡圈.SLDPRT
elek1548\激振器\激振器轴.SLDPRT
elek1548\激振器\轴头套.SLDPRT
elek1548\激振器\轴头罩1.SLDPRT
elek1548\激振器\轴头罩装配.SLDASM
elek1548\激振器\轴头罩钢板网.SLDPRT
elek1548\激振器\轴头罩钢桶.SLDPRT
elek1548\激振器\轴承压盖.SLDPRT
elek1548\激振器\轴承座.SLDPRT
elek1548\激振器\轴承座压盘.SLDPRT
elek1548\激振器\轴承挡圈.SLDPRT
elek1548\激振器\配重块.SLDPRT
elek1548\激振器\隔离环.SLDPRT
elek1548\电机座\1.电机座底板.SLDPRT
elek1548\电机座\2.电机座中板.SLDPRT
elek1548\电机座\3.电机座板.SLDPRT
elek1548\电机座\4.电机座板2.SLDPRT
elek1548\电机座\5.电机侧板.SLDPRT
elek1548\电机座\GB/T5781-2000[六角头螺栓全螺纹C级]M14×65.SLDPRT
elek1548\电机座\带底脚无凸缘电机160M.SLDPRT
elek1548\电机座\电机座.SLDASM
elek1548\电机座\电机座垫板(自加的).SLDPRT
elek1548\筛箱\不锈钢筛板\不锈钢筛板.SLDASM
elek1548\筛箱\不锈钢筛板\不锈钢筛板1.SLDPRT
elek1548\筛箱\不锈钢筛板\不锈钢筛板2.SLDPRT
elek1548\筛箱\不锈钢筛板\不锈钢筛板3.SLDPRT
elek1548\筛箱\不锈钢筛板\不锈钢筛板4.SLDPRT
elek1548\筛箱\不锈钢筛板\带底脚无凸缘电机80M.SLDPRT
elek1548\筛箱\不锈钢筛板\筛条.SLDPRT
elek1548\筛箱\侧板.SLDPRT
elek1548\筛箱\入料梁\入料梁横梁.SLDPRT
elek1548\筛箱\入料梁\入料梁筋板.SLDPRT
elek1548\筛箱\入料梁\入料端护板.SLDPRT
elek1548\筛箱\入料梁\入料端梁.SLDASM
elek1548\筛箱\入料梁\端板 - 副本.SLDPRT
elek1548\筛箱\入料梁\端板.SLDPRT
elek1548\筛箱\内补强板.SLDPRT
elek1548\筛箱\出料梁\出料梁装配.SLDASM
elek1548\筛箱\出料梁\出料横梁.SLDPRT
elek1548\筛箱\出料梁\出料立板.SLDPRT
elek1548\筛箱\出料梁\出料端板.SLDPRT
elek1548\筛箱\出料梁\出料筋板.SLDPRT
elek1548\筛箱\出料梁\护板.SLDPRT
elek1548\筛箱\加强角钢.SLDPRT
elek1548\筛箱\压条\压条.SLDASM
elek1548\筛箱\压条\压条橡胶.SLDPRT
elek1548\筛箱\压条\压条钢板.SLDPRT
elek1548\筛箱\支撑\弧板.SLDPRT
elek1548\筛箱\支撑\支撑.SLDASM
elek1548\筛箱\支撑\支撑上座.SLDASM
elek1548\筛箱\支撑\支撑上座底板.SLDPRT
elek1548\筛箱\支撑\支撑上座钢管.SLDPRT
elek1548\筛箱\支撑\支撑底座.SLDASM
elek1548\筛箱\支撑\橡胶弹簧.SLDPRT
elek1548\筛箱\支撑\立板.SLDPRT
elek1548\筛箱\支撑\钢板1.SLDPRT
elek1548\筛箱\支撑\钢板2.SLDPRT
elek1548\筛箱\支撑\钢板3.SLDPRT
elek1548\筛箱\支撑\钢板4.SLDPRT
elek1548\筛箱\支撑\钢管.SLDPRT
elek1548\筛箱\支撑\镜向弧板.SLDPRT
elek1548\筛箱\支撑\镜向支撑.SLDASM
elek1548\筛箱\支撑\镜向支撑上座.SLDASM
elek1548\筛箱\支撑\镜向支撑上座底板.SLDPRT
elek1548\筛箱\支撑\镜向支撑上座钢管.SLDPRT
elek1548\筛箱\支撑\镜向支撑底座.SLDASM
elek1548\筛箱\支撑\镜向橡胶弹簧.SLDPRT
elek1548\筛箱\支撑\镜向立板.SLDPRT
elek1548\筛箱\支撑\镜向钢板1.SLDPRT
elek1548\筛箱\支撑\镜向钢板2.SLDPRT
elek1548\筛箱\支撑\镜向钢板3.SLDPRT
elek1548\筛箱\支撑\镜向钢板4.SLDPRT
elek1548\筛箱\支撑\镜向钢管.SLDPRT
elek1548\筛箱\支撑头\支撑头法兰.SLDPRT
elek1548\筛箱\支撑头\支撑头装配.SLDASM
elek1548\筛箱\支撑头\支撑头钢板.SLDPRT
elek1548\筛箱\支撑头\支撑头钢管.SLDPRT
elek1548\筛箱\支撑头\镜向支撑头装配.SLDASM
elek1548\筛箱\档+压木+木楔\压木.SLDPRT
elek1548\筛箱\档+压木+木楔\挡+木楔+压木.SLDASM
elek1548\筛箱\档+压木+木楔\挡.SLDPRT
elek1548\筛箱\档+压木+木楔\木楔.SLDPRT
elek1548\筛箱\档+压木+木楔\镜向压木.SLDPRT
elek1548\筛箱\档+压木+木楔\镜向挡+木楔+压木.SLDASM
elek1548\筛箱\档+压木+木楔\镜向挡.SLDPRT
elek1548\筛箱\档+压木+木楔\镜向木楔.SLDPRT
elek1548\筛箱\筛箱.SLDASM
elek1548\筛箱\管梁\GB/T707槽钢8.SLDPRT
elek1548\筛箱\管梁\管梁.SLDASM
elek1548\筛箱\管梁\管梁法兰.SLDPRT
elek1548\筛箱\管梁\管梁装配.SLDASM
elek1548\筛箱\管梁\管梁钢管.SLDPRT
elek1548\筛箱\管梁\钢板.SLDPRT
elek1548\筛箱\管梁\防转块.SLDPRT
elek1548\筛箱\补强板.SLDPRT
elek1548\筛箱\连接梁\连接梁.SLDASM
elek1548\筛箱\连接梁\连接梁法兰.SLDPRT
elek1548\筛箱\连接梁\连接梁钢管.SLDPRT
elek1548\筛箱\镜向侧板.SLDPRT
elek1548\联轴器\压板.SLDPRT
elek1548\联轴器\挠性片.SLDPRT
elek1548\联轴器\联轴器1.SLDPRT
elek1548\联轴器\联轴器2.SLDPRT
elek1548\联轴器\联轴器装配.SLDASM
elek1548\筛箱\不锈钢筛板
elek1548\筛箱\入料梁
elek1548\筛箱\出料梁
elek1548\筛箱\压条
elek1548\筛箱\支撑
elek1548\筛箱\支撑头
elek1548\筛箱\档+压木+木楔
elek1548\筛箱\管梁
elek1548\筛箱\连接梁
elek1548\所用螺栓、螺、母垫片
elek1548\激振器
elek1548\电机座
elek1548\筛箱
elek1548\联轴器
elek1548
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

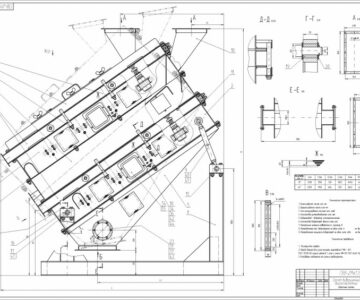

Еще чертежи и проекты по этой теме:
