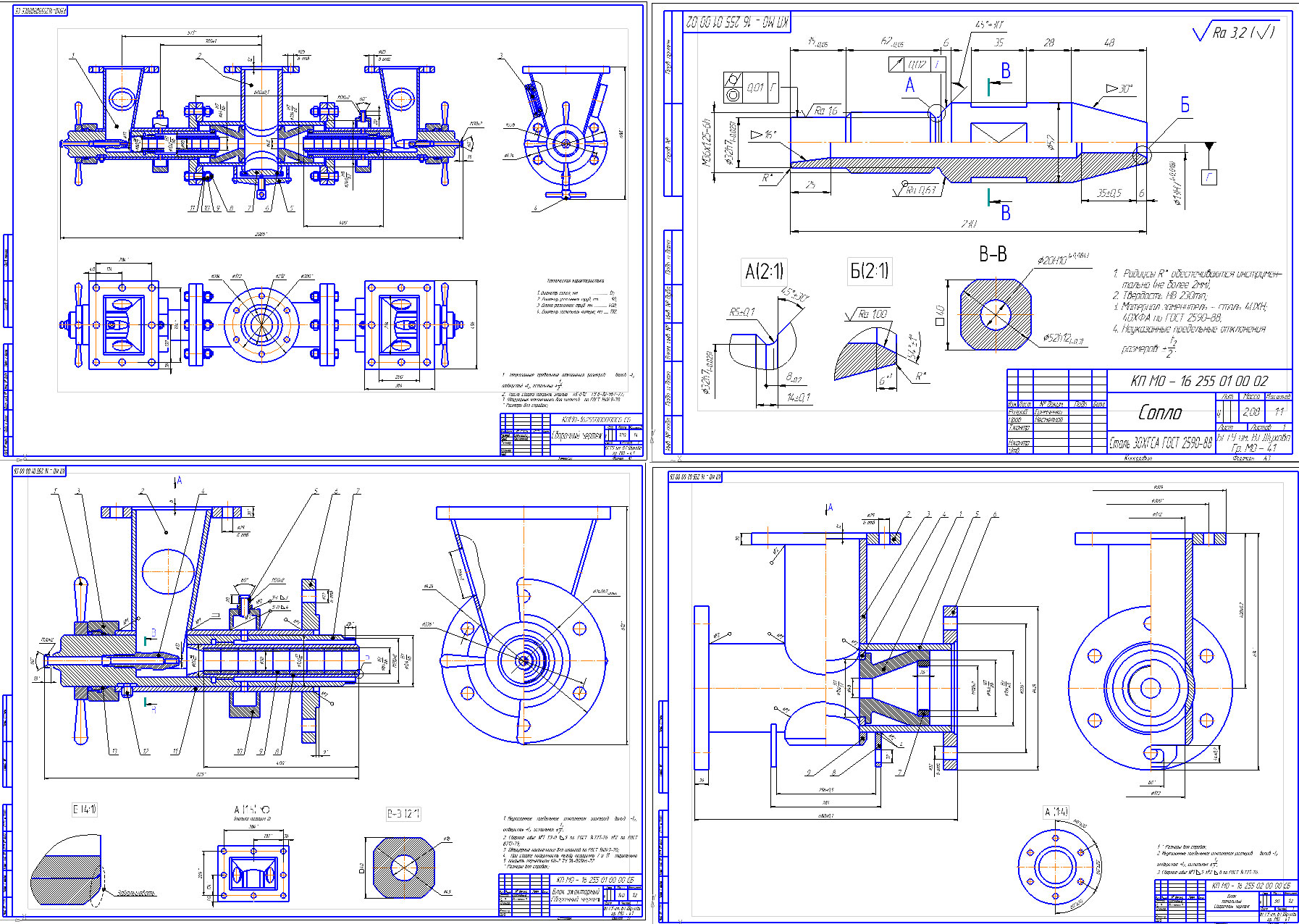

Мельница струйная противоточная 500 кг/ч

Белгородский государственный технологический университет им. В.Г. Шухова
Кафедра механическое оборудование
Курсовая проект по дисциплине "Механическое оборудование (обший курс)"
на тему: "Модернизация инжекторного узла струйной противоточной мельнице "
Белгород 2016

Техническая характеристика
1. Диаметр сопел, мм ........................................ 13;
2. Диаметр разгонных труб, мм .............. 50;
3. Длина разгонных труб, мм .................. 400;
4. Диаметр помольной камеры, мм ...... 192.

В ходе работы над данным курсовым проектом была изучена технологическая схема по производству талька; конструкция и принцип действия струйной противоточной мельницы производительностью 500 кг/ч.
На основании анализа четырех патентов была выбрана модернизация описанная в разделе 2.3, за счет которой удается интенсифицировать процесс измельчения. В разделе 2.4 и 2.5 были проведены расчеты по определению конструктивных параметров машины, ее энергопотребности; просчета наиболее сконцентрированных сварных швов и расчетов по определению и назначению болтовых соединений.

Введение…………………………………………………………………………... 3
1. Технологическая часть………………………………………………………. 4
1.1 Описание технологической схемы тонкодисперсных порошков…… 4
1.2 Техническая характеристика оборудования………………………….. 7
2. Специальная часть…………………………………………………………… 9
2.1 Описание конструкции и принципа действия струйной противоточной мельницы, характеристика процессов происходящих в ней………………………………………………………………………..
9
2.2 Патентный поиск……………………………………………………….. 13
2.3 Сущность модернизации……………………………………………….. 20
2.4 Расчет основных параметров струйной противоточной мельницы…. 21
2.4.1 Расчет конструктивных параметров…………………………… 21
2.4.2 Расчет производительности мельницы и количества потребляемого энергоносителя………………………………………..
28
2.5 Прочностные и проверочные расчеты отдельных деталей и узлов машины…………………………………………………………………….
29
2.5.1 Расчет резьбовых соединений………………………………….. 29
2.5.2 Расчет вала шпинделя…………………………………………... 34
Заключение………………………………………………………………………... 42
Список литературы………………………………………………………………. 43
