Конкурс асов 3D-моделирования

Струйная противоточная мельница

Белгородский Государственный Технологический Университет им.В.Г. Шухова
Кафедра механического оборудования
Курсовая работа по дисциплине "Система автоматизированного проектирования"
на тему "Струйная противоточная мельница"
Белгород 2018

Исходные данные: производительность 500-1000 кг/ч; масса 3030 кг; Мощность привода сепаратора 7,5 кВт; частота вращения ротора 8-50 мин-1.

Струйная противоточная мельница показана на рис. 1. Она состоит из
1-штуцер; 2-сопло; 3-диффузор; 4-разгонная трубка; 5-бронефутеровка; 6-конфузор; 7-полольная камера; 8-крышка; 9-болтовое соединение; 10-смотровое окно; 11-загрузочная воронка.

Введение
1. Назначение и область применения струйной мельницы……................5
2. Техническая характеристика струйной мельницы ………………...….6
3. Устройство и принцип действия струйной мельницы …………….….7
4. Подбор материа-ла………………………………………………………10
5. Заключение……………………………………………………………...11
6. Список литературы……………………………………………………..12

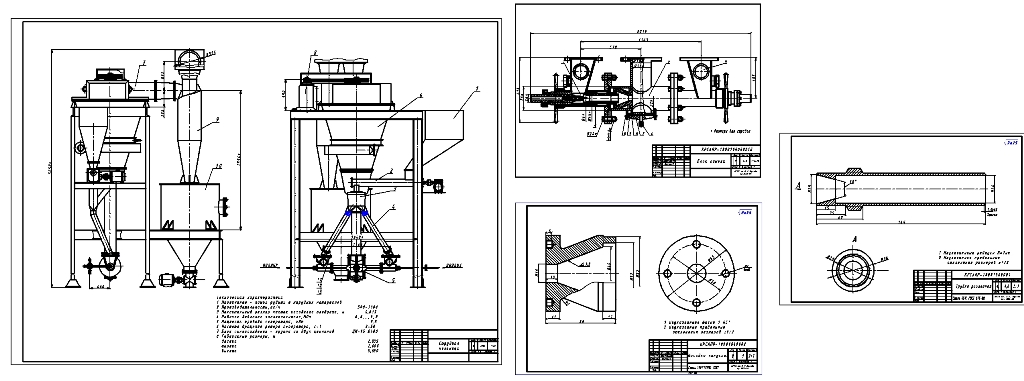

Состав: Струйная мельница (СБ); Спецификация, Деталировка (насадка конусная, трубка разгонная, блок помола), ПЗ Язык документа

Софт: AutoCAD 2016

Файлы:
Struynaya_melnitsa_мое.dwg
записка.doc
спецификация струйная мельница.doc
насадка.docx
разгон труба.docx
спец блок помольный.doc
титул и содерж.doc
детали/
детали/Detal11113.sldprt
детали/Detal2.JPG
детали/Detal22222222.sldprt
детали/Detal3_D.JPG
детали/Detal3_D.sldprt
детали/Detal_s_rezboy.sldprt
детали/Gotova.sldprt
детали/димерн насадка.JPG
детали/насадка раз.JPG
детали/насадка.SLDPRT
