БГТУ им. В.Г. Шухова
Кафедра механического оборудования
Курсовой проект по дисциплине "Конструирование горных машин и оборудования"
На тему: " Модернизация гидроцилиндров крепи 1МКМ"
Белгород 2017
Исходные данные гидроцилиндра крепи 1МКМ: Sпп=6,356·10-3 м2, Fвыдв=114,48 кН, Fcокр=137,37к Н.

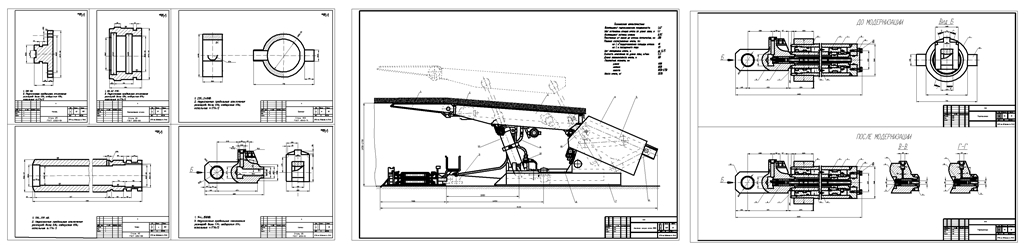

Графическая часть содержит основной вид крепи, гидроцилиндр,деталировку гидроцилиндра.
Содержание
Введение…………………………………………………………………………..3
1. Назначение, классификация и область применения крепей горных выработок…………………………………………………………………………4
2. Конструкция и принцип действия механизированной крепи 1МКМ………6
3. Патентный поиск……………………………………………………………...12
3.1. Сущность модернизации……………………………………………….18
4. Расчет основных параметров механизированной крепи…………………...22
4.1. Расчет системы подачи агрегата на забой……………………………...22
4.1.1 Расчет гидроцилиндра передвижения……………………………..23
4.1.2.Проверка выбранного гидроцилиндра условиям эксплуата-ции……………………………………………………………………………..25
4.1.3 Определение расхода жидкости, необходимого на подачу базы
на забой….. ……………………………………………………………………...26
4.2 Расчет времени подтягивания секций механизированной крепи к конвейеру………………………………………………………………………...27
5. Безопасность жизнедеятельности……………………………………………30
Заключение
Список литературы
