Модернизированная валковая дробилка на базе ДВЗ 2/500

Национальный технический университет Украины «Киевский политехнический институт имени Игоря Сикорского»
Кафедра машин и аппаратов химических и нефтеперерабатывающих производств
Курсовой проект по дисциплине "Машиностроение"
На тему: "Валковая дробилка с модернизацией валков"
Киев 2017

Добавил позиции на чертеже общего вида и валков

Исходные данные:
Расчетная производительность, м3/ч:
для каменистых пород до 12-50
Выходящая фракция dк, мм 30-150
Электродвигатель: 2шт.
Мощность, кВт 11,0; 15,0; 18,5
Число оборотов, об/мин 750; 100;1500
Напряжение, В 380
Масса дробилки, кг 2700

В данной курсовой работе рассматривается - поиск модернизаций и внедрение лучших модернизаций, для более эффективной работы машины. Исходная дробилка ДВЗ 2/500 с Зубчатыми валками, предназначена для среднего дробления хрупких материалов, а также материалов низкой прочности (до 50 Мпа -кокс, уголь, глина). Дробление материала осуществляется методом сжатия и истирания за счет расположение зубцов шахматном порядке, что при данных оборотах валков: 750, 1000; 1500, является избыточным, то есть, снижается количество выходной фракции и увеличивается количество материальной пыли при дроблении (угля,кокса,глины), что не задано целям данной машины.

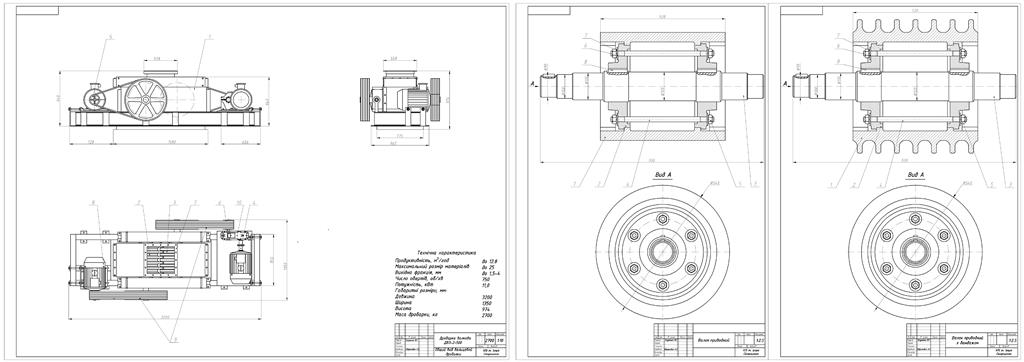

Для более корректного представления, разработан чертёж общего вида на базе ДВЗ 2/500, в котором уже имеется вид сверху и в отличии от предыдущих чертежей данной модели, имеется возможность снятия редуктора и замены на другой тип. Для состыковки разных типов редукторов с электродвигателем и ременной передачи, были проведены параметрические и кинематические расчеты в системе MathCad Prime 4.0 в которой есть возможность подбора условий для нужной (меньшей) частоты оборотов. Меньшая частота оборотов позволяет улучшить точность фракции за счет меньшего появления пыли.
Так же проведена замена валков для усиления захвата угля и кокса. Теперь валки по периферии диаметра имеют выступы (в некой форме лезвия), что позволяет лучше захватывать материал и дробить его сжатием и расколом. Для дробления таких материалов как глина,мергель,глинистого сланца один из валков ставится обычной формой без каких либо бандажных модернизаций (как показана на чертеже "модернизированных валков ---> левый валок (гладкий)"), что позволяет дробить стиранием а не расколом. В целом данные модификации увеличивает КПД установки, и делают её при необходимости многопрофильной.

ПЗ+кинематические и параметрические расчеты (отдельным файлом "Расчеты на работоспособность")
Введение при пункте "2"
1. Технические характеристики
2. Принцы действия двух-валковой дробилки
3. Поиск модернизаций.
4. Выбор лучшей модернизации и её внедрение.
5. Охрана труда (безопасность работы с устройством)
Заключение
Список используемой литературы

Состав: ПЗ, Расчеты (парам.+кинет.), Общий вид модернизированной дробилки, Спецификация (общий вид), Чертёж валков (левый+правый), Спецификаций (левый валок), Спецификация (правый валок) Язык документа

Софт: AutoCAD 2018

Файлы:

Каталог / Промышленность / Добывающая, горная промышленность / Модернизированная валковая дробилка на базе ДВЗ 2/500

Модернизированная ДВЗ-2-500/Общий вид двухвалковой дробилки.jpg
Модернизированная ДВЗ-2-500/Общий вид с модерн. ДВЗ-2-500.dwg
Модернизированная ДВЗ-2-500/Пояснительная записка.docx
Модернизированная ДВЗ-2-500/Расчеты на работоспособность ДВЗ-2-500 с валками.docx
Модернизированная ДВЗ-2-500/Спецификация ДВЗ-2-500.bak
Модернизированная ДВЗ-2-500/Спецификация ДВЗ-2-500.dwg
Модернизированная ДВЗ-2-500/Спецификация модерн. левого валка.bak
Модернизированная ДВЗ-2-500/Спецификация модерн. левого валка.dwg
Модернизированная ДВЗ-2-500/Спецификация модерн. правого валка.bak
Модернизированная ДВЗ-2-500/Спецификация модерн. правого валка.dwg
Модернизированная ДВЗ-2-500/Чертёж модернизированых валков.dwg
Модернизированная ДВЗ-2-500
