Блок регуляторов давления БРДП - предназначен для установки в качестве предохранительных устройств на трубопроводах, емкостях и др. оборудовании промысловых и газосборных пунктов, газоперерабатывающих заводов, подземных хранилищ газа, линейной части магистральных газопроводов, технологических обвязок компрессоров.

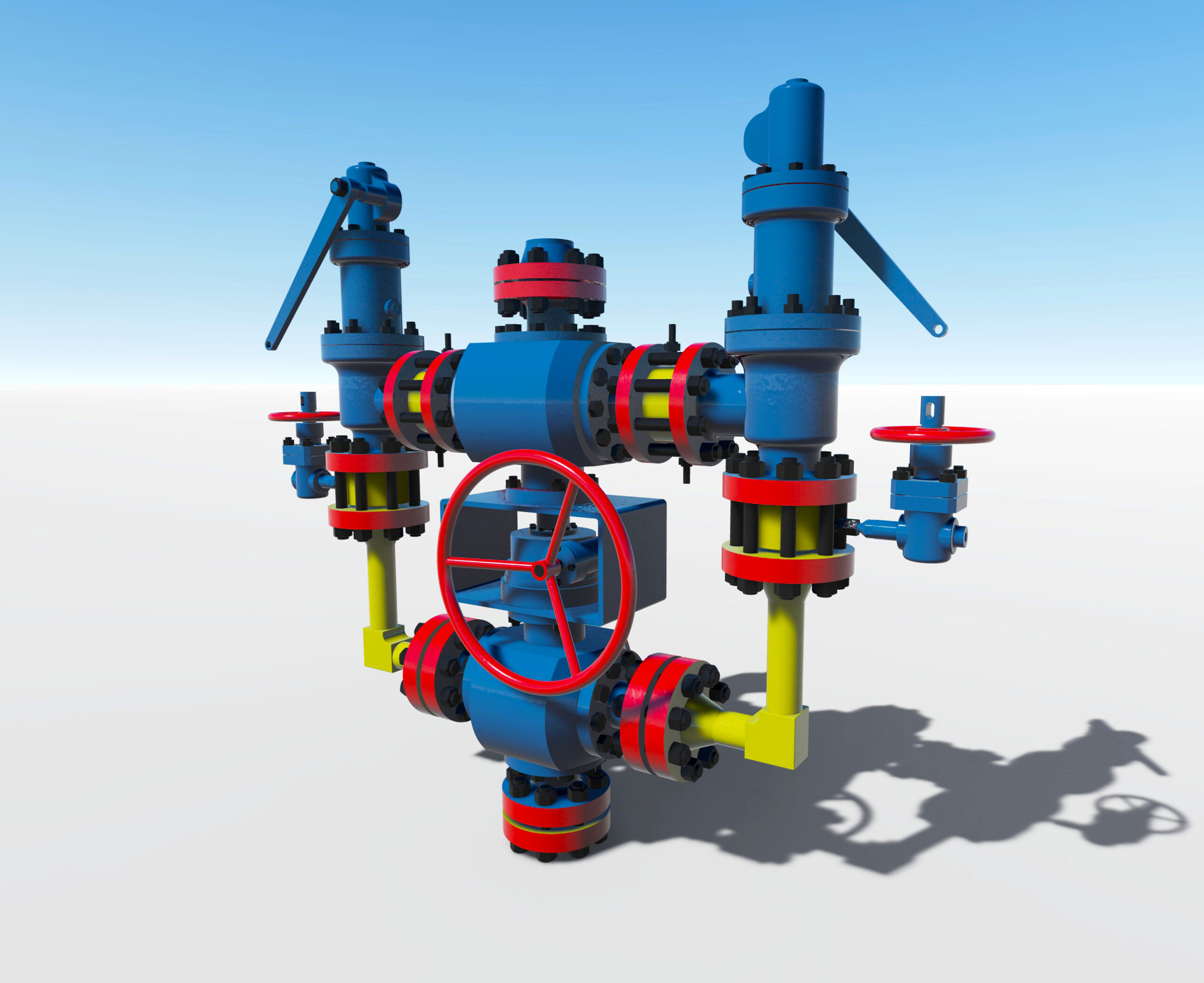

3D сборка БРДП выполнена с соблюдение габаритных и присоединительных размеров завода -изготовителя.
- Главная -
- Чертежи -
- Промышленность -
- Добывающая, горная промышленность -
- Нефть и Газ -
- Блок регуляторов давления БРДП (PN150-50, DN80-50)
Блок регуляторов давления БРДП (PN150-50, DN80-50)
1
3
179
1
0
60
Сообщить о проблеме
Автор
Павел
Б
Дата
04.02.2024
Язык
Русский
Состав
3D сборка
Софт
Inventor 2023
Как открыть?
Отзывов пока нет
Содержимое архива
-
ASME B16.5 Приварной фланец с буртиком - Класс 300 3.ipt
-
ASME B16.5 Приварной фланец с буртиком - Класс 900 2.ipt
-
Гайка A M20-6H ГОСТ 9064-75.ipt
-
Гайка A M22-6H ГОСТ 9064-75.ipt
-
Гайка A M24-6H ГОСТ 9064-75.ipt
-
задвижка Ду15 Ру70 .ipt
-
К1 Кран шаровой 3х-ходовой с переключ.устройством Ду50.ipt
-
К2 кран шаровой 3х-ходовой Ду80.ipt
-
колено БДРП.ipt
-
КС1,КС1 кольцо стравливающее.ipt
-
КС3,КС4 кольцо стравливающее.ipt
-
ниппель1.ipt
-
ниппель2.ipt
-
патрубок 1.ipt
-
патрубок 2.ipt
-
Пред. клапан БДРП.ipt
-
рукоятка пред.клапана БРДП.ipt
-
Сборка БРДП полная.iam
-
Сборка БРДП полная.stp
-
Сборка БРДП.ipj
-
Сборка БРДП.ipj.old
-
Шпилька M22-6g×160 ГОСТ 22035-76.ipt
-
Шпилька M22-6g×85 ГОСТ 22035-76.ipt
-
Шпилька M24-6g×120 ГОСТ 22035-76.ipt
-
Шпилька M24-6g×190 ГОСТ 22035-76.ipt
-
штурвал БРДП.ipt
