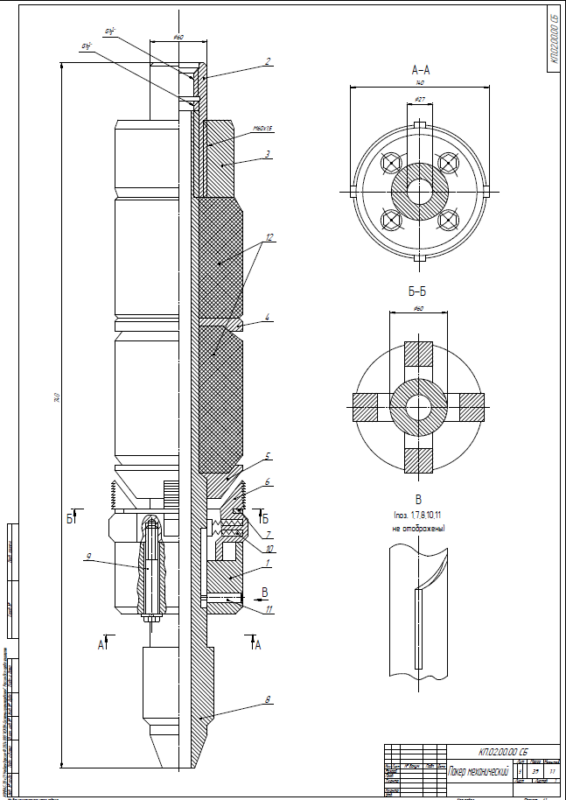

Расчет пакера (задание №2 Вариант 6-10)

Пермский национальный исследовательский политехнический университет
Кафедра горная-электромеханика
Курсовой проект по дисциплине Техника и технология добычи и подготовки нефти и газа
На тему: "Расчет пакера"
Пермь, 2025

Задание №2 Вариант 6-10

Исходные данные:
Номер скважины: 1;
Глубина скважины (H_скв), м: 1700;
Обсадная колонна (D×s),мм: 146×9;
Группа прочности обсадной колонны: К;
Диаметр хвостовика (d), мм: 60;
Модуль сдвига резины (G), МПа: 10;
Перепад давлений на пакере (∆P), МПа: 45;
Угол конуса плашки (α), °: 15;
Число плашек по радиусу (n), шт: 3;
Внутренний радиус резины (r_ш), мм: 30;
Наружный радиус резины после деформации (равен внутреннему радиусу обсадной колонны) (R_c), мм: 63,5;
Высота плашки (длина по вертикали) (l_пл), мм: 140;
Длина хорды плашки (L_пл), мм: 35;
Стрела дуги поверхности плашки (f_пл), мм: 7.

Оглавление
Введение 4
Раздел 1. ТЕОРЕТИЧЕСКИЕ ОСНОВЫ ПРИМЕНЕНИЯ ПАКЕРОВ В НЕФТЯНЫХ И ГАЗОВЫХ СКВАЖИНАХ 6
1.1 Пакеры в технологии разработки скважин: назначение, функции и условия эксплуатации 6
1.2 Основные элементы пакеров 6
1.3 Общий принцип работы пакерного устройства 9
1.4 Классификация пакерных устройств 10
1.5 Примеры пакеров различных типов 11
Вывод: 20
Раздел 2. РАСЧЕТ НА ПРОЧНОСТЬ, ГЕРМЕТИЧНОСТЬ И РАБОТОСПОСОБНОСТЬ МЕХАНИЧЕСКОГО ПАКЕРА 23
Введение: 23
Исходные данные: 24
Расчетная часть 25
1. Рассчитать наименьшую величину осевой силы Q, обеспечивающей герметичность разобщения ствола скважины: 25
2. Максимальная высота уплотнительного элемента: 26
3. Относительная длина хода штока S: 26
4. Предельная осевая нагрузка на плашечный захват пакера: 26
Вывод: 27
Заключение 28
Список литературы 30
