Емкость дренажная V=63 куб.м; ЕП 63-3000-1000-1-3 ТУ 3615-023-00220322-2001

169

1395

150

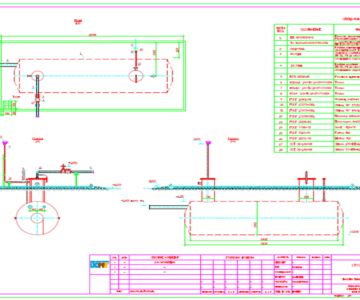

3D модель Емкость дренажная V=63 куб.м; ЕП 63-3000-1000-1-3 ТУ 3615-023-00220322-2001

Емкости подземные дренажные используются для слива остатков светлых и темных нефтепродуктов, нефти, масел, конденсата, в том числе в смеси с водой, из технологических трубопроводов и аппаратов на предприятиях нефтяной и газовой отраслей промышленности.

V=63 куб.м емкость Емкость дренажная ЕП

Автор

Salavat15

Дата

08.12.2015

Язык

Русский

Состав

3D-модель

Софт

КОМПАС-3D 16 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

ОБ4.04-512.000 - ЕП 63-3000-1000-1-3
- Модель
  - Лестница
    - ОБ 4.04-374.404 - Упор.m3d
    - ОБ 4.04-374.403 - Ступень.m3d
    - ОБ 4.04-374.402 - Стойка.m3d
    - ОБ 4.04-374.400 - Лестница.a3d
    - ОБ 4.04-374.401 - Крюк.m3d
  - Устройство подъемно-поворотное
    - ОБ4.04-50.301 - Кронштейн.m3d
    - ОБ4.04-50.306 - Ребро.m3d
    - ОБ4.04-50.305 - Втулка.m3d
    - ОБ4.04-50.307 - Серьга.m3d
    - ОБ4.04-50.308 - Гайка.m3d
    - ОБ4.04-50.304 - Болт.m3d
    - ОБ4.04-50.302 - Втулка.m3d
    - ОБ4.04-50.300 СБ - Устройство подъемно-поворотное.a3d
    - ОБ4.04-50.303 - Ручка.m3d
  - Трубопровод Ду 150
    - ОБ4.04-512.100 - Трубопровод Ду 150.a3d
    - Труба Ф159 L=275.m3d
    - Труба Ф159 L=2175.m3d
  - Трубопровод Ду 200
    - Об 4.047-512.000 - Трубопровод Ду 200.a3d
    - Труба Ф219 L=2100.m3d
    - Труба Ф219 L=200.m3d
  - ОБ4.04-512.000 СБ - Емкость дренажная V=63 куб.м.a3d
  - Линия откачки
    - ОБ4.04-512.500 СБ - Линия откачки.a3d
    - ОБ4.04-512.004 - Труба.m3d
    - ОБ4.04-512.002 - Фланец.m3d
    - ОБ4.04-512.001 - Воротник.m3d
    - муфта сливная МС-80.m3d
    - клапан КП-80.m3d
    - ОБ4.04-512.003 - Прокладка.m3d
  - Воздушник
    - Патрубок L=200мм на Ф108.m3d
    - ОБ4.04-59.016 - Заглушка Dy100.m3d
    - Воздушник.a3d
    - ОБ4.04-59.015 - Фланец Dy100.m3d
    - ОБ4.04-60.017-03 - Прокладка.m3d
    - ОБ4.04-245.022 - Шпилька М16.m3d
    - Воздушник с ответным фланцем.a3d
  - Опора
    - PLib_Plate_Bear_OST_26-2091-1_911.m3d
    - PLib_Sheet_Plate_OST_26_2091_911.m3d
    - Plib_Bonka_OST_3-1497-72_911.m3d
    - ОБ4.04-479.306 - Шайба.m3d
    - PLib_Sheet_OST_26_2091_911.m3d
    - PLib_Plate_OST_26_2091_911.m3d
    - Опора ПЛ 900-1520-3 ОСТ 26-2091-93.a3d
    - Опора 900-1520-3 ОСТ 26-2091-93.a3d
    - PLib_Baseplate_2_OST_26-2091-1_911.m3d
  - детали
    - Косынки
      - Косынка3.m3d
      - Косынка8.m3d
      - Косынка.m3d
      - Косынка2.m3d
    - ОБ4.04-484.041 - Фланец Ду 700 с пазом.m3d
    - Заглушка.m3d
    - ОБ4.04-512.035 - Донышко.m3d
    - ОБ4.04-512.014 - Заглушка.m3d
    - ОБ4.04-512.002 - Конус.m3d
    - ОБ4.04-512.031 - Труба L=2700.0.m3d
    - ОБ4.04-374.004 - Фланец Ду700.m3d
    - ОБ4.04-60.017-04 - Прокладка.m3d
    - Заглушка под бобышку.m3d
    - ОБ4.04-512.001 - Обечайка.m3d
    - ОБ4.04-396.036 - Кронштейн.m3d
    - ОБ4.04-374.008 - Крышка люка.m3d
    - ОБ4.04-512.025 - Пластина.m3d
    - ОБ4.04-512.036 - Кольцо.m3d
    - ОБ4.04-375.003 - Горловина насоса Ду 700.m3d
    - ОБ4.04-60.017-05 - Прокладка.m3d
    - ОБ4.04-512.015 - Заглушка.m3d
    - ОБ4.04.-374.006 - Горловина люка.m3d
    - Труба L=3808.m3d
    - ОБ4.04-374.007 - Фланец люка.m3d
    - ОБ4.04-512.030 - Труба L=1050.m3d
    - ОБ4.04-512.005 - Крышка Ду 700.m3d
    - ОБ4.04-479.013 - Фланец Ду 50 с впадиной.m3d
    - ОБ4.04-484.044 - Фланец Ду 800 с шипом.m3d
    - ОБ4.04-315.009 - Скоба.m3d
    - ОБ4.04-60.017-11 - Прокладка.m3d
    - ОБ4.04-396.021 - Ручка.m3d
    - ОБ4.04-396.020 - Ступенька.m3d
