Емкость (подземная) для хранения и выдачи одоранта на рабочее давление 1,6 кгс/см2

483

500

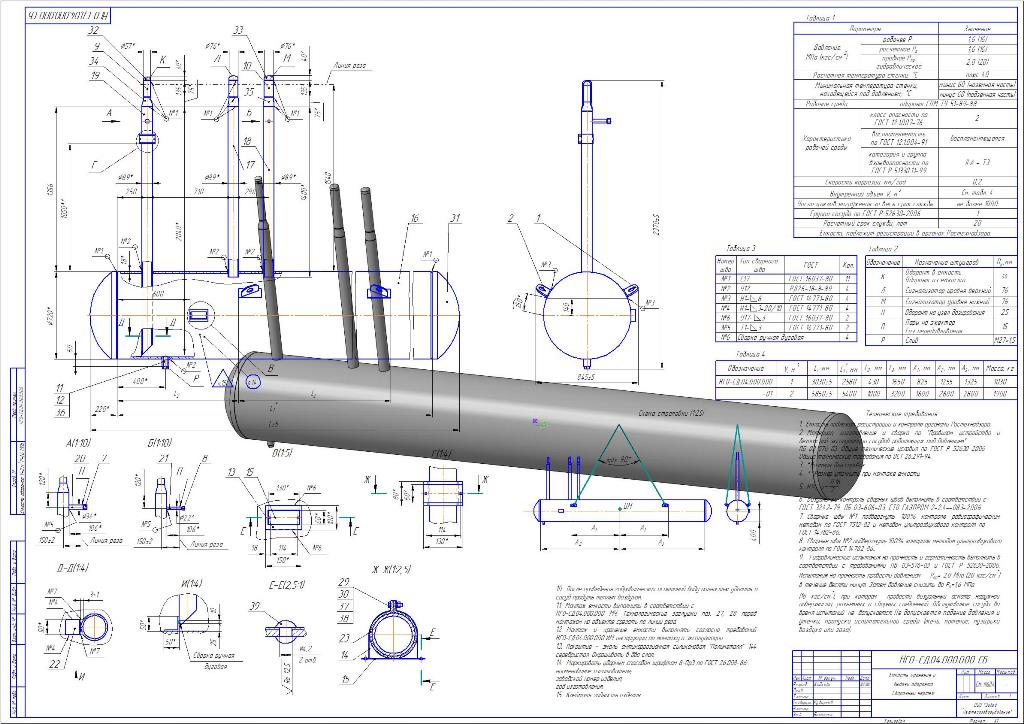

Чертеж Емкость (подземная) для хранения и выдачи одоранта на рабочее давление 1,6 кгс/см2

Давление, МПа
рабочее 1,6
расчетное 1,6
Температура, °С
рабочая минус 60…плюс 40
расчетная плюс 40
Минимально допустимая температура стенки,
находящейся под давлением, °С
подземная часть минус 60
наземная часть минус 60
Среда этимеркаптан
Прибавка на коррозию, мм 2
Срок службы 10
Число циклов нагружения за весь срок службы. не более 1000
Материал
обечайка, патрубки 09Г2С
днище 10Г2ФБЮ
Допускаемое напряжение при температуре 20°С, МПа
09Г2С 196
10Г2ФБЮ 245
Допускаемое напряжение при расчетной температуре, МПа
09Г2С 177

емкость Емкость (подземная) хранения и выдачи одоранта одорант подземная

Автор

Марина Нетесанова

Дата

25.10.2018

Язык

Русский

Состав

СБ, СП, деталировка, Расчеты на прочность, паспорт, трехмерка

Софт

КОМПАС-3D 16 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - - - 11 лс 65 П1 Ду25.m3d
      - Датчик акустический 260.m3d
      - Для монтажа.a3d
      - Ду15 Ру1,6...16,0 МПа Ярдос под приварку .m3d
      - Емкость для одоранта монтаж.cdw
      - Емкость для одоранта монтаж.pdf
      - Кран 50 Р8,0 ручной.Пенза.m3d
      - Кронштейн.m3d
      - Отвод 57х5.m3d
      - Стропа.m3d
      - Стропа зерк.m3d
      - Труба 22х3.m3d
      - Труба 57_м.m3d
      - Труба 57_м 2.m3d
      - Труба 76_м.m3d
      - Чертеж СБ.cdw
      - Чертеж с ЦМ.cdw
    - Днище 720 х 18.m3d
    - Емкость 1 куб.a3d
    - Емкость 1 куб. ЦМ.cdw
    - Емкость 2 куб. ЦМ.cdw
    - Заглушка 57.m3d
    - Заглушка 76.m3d
    - НГО-СД.02.000.000 СБ Емкость.cdw
    - НГО-СД.02.000.000 СБ Емкость разрушенный.cdw
    - НГО-СД.02.000.002 Пробка.m3d
    - НГО-СД.02.000.004 Труба.m3d
    - НГО-СД.02.000.005 Кронштейн.m3d
    - НГО-СД.02.000.006 Бобышка.m3d
    - НГО-СД.04.000.00 Серьга разруш.cdw
    - НГО-СД.04.000.000.a3d
    - НГО-СД.04.000.002 Обечайка.m3d
    - Обечайка для 1 куб.m3d
    - Переход 89-57.m3d
    - Переход 89-76.m3d
    - Прокладка АДО 27.m3d
    - Стропа.m3d
    - Стропа зерк.m3d
    - Строп устр..a3d
    - Труба 57х5.m3d
    - Труба 76х6.m3d
    - Труба 89х8.m3d
    - Уголок 63х63х6.m3d
    - серьга строп. устр..m3d
  - НГО-СД.02.000.007 Подкладка.m3d
  - Ухо.a3d
  - Ухо 1.a3d
  - серьга строп. устр..m3d
- НГО-СД.04.000.000 ВП .spw
- НГО-СД.04.000.000 ИМ Инструкция по монтажу.docx
- НГО-СД.04.000.000 МЧ Монтажный чертеж.cdw
- НГО-СД.04.000.000 ПС Паспорт.docx
- НГО-СД.04.000.000 РР Расчет на прочность.docx
- НГО-СД.04.000.000 СБ Емкость хранения и выдачи одоранта.cdw
- НГО-СД.04.000.000 СБ Емкость хранения и выдачи одоранта.pdf
- НГО-СД.04.000.000 Сп Емкость хранения и выдачи одоранта..spw
- НГО-СД.04.000.000 ЭШ Эскиз сварных швов.cdw
- НГО-СД.04.000.000 ЭШ Эскиз сварных швов обечайка.cdw
- НГО-СД.04.000.001 Табличка фирменная.cdw
- НГО-СД.04.000.002 Табличка фирменная.cdw
- НГО-СД.04.000.003 Обечайка.cdw
- НГО-СД.04.000.004 Труба.cdw
- НГО-СД.04.000.005 Труба.cdw
- НГО-СД.04.000.006 Труба.cdw
- НГО-СД.04.000.007 Труба.cdw
