Факельная установка Ду 150 10м

200

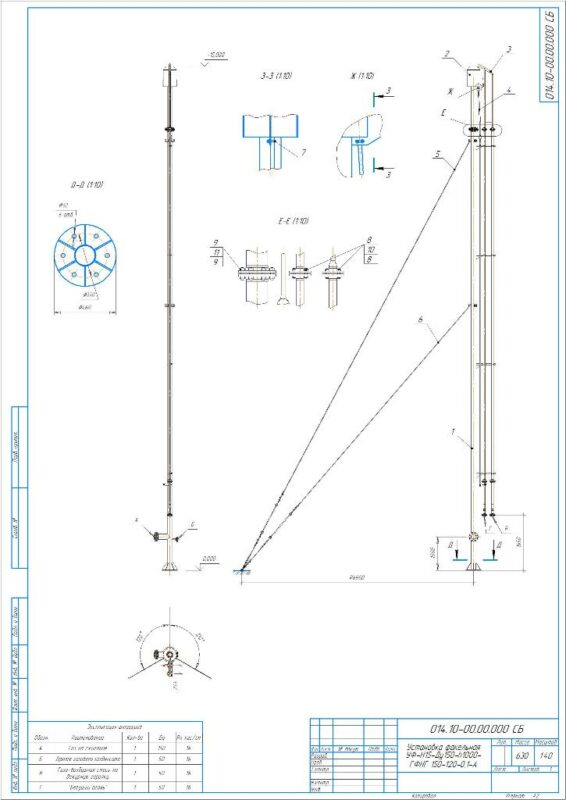

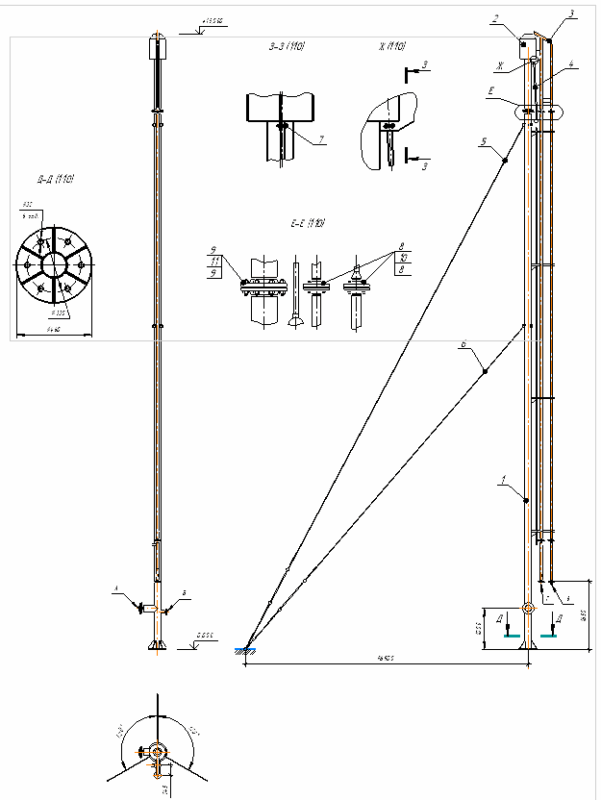

Чертежи факельной установки диаметром Ду 150 и высотой 10м, включая Ствол,Оголовок,дежурную горелку и контроль пламени

10м Ду-150 Факельная установка Ду 150 10м

Автор

MunirAbuAhmad

Дата

02.09.2025

Язык

Русский

Состав

Факельная установка Ду 150 10м, (СБ чертежи, СП), Ствол(СБ чертежи, СП),Оголовок(СБ чертежи, СП),горелка(СБ чертежи, СП),контроль пламени(СБ чертежи, СП)

Софт

КОМПАС-3D 23 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

014.10-06.00.000 (Растяжка)
- 014.10-06.00.000 СБ.cdw
- 014.10-06.00.000 СП.spw
014.10-05.00.000 (Растяжка)
- 014.10-05.00.000 СБ.cdw
- 014.10-05.00.000 СП.spw
014.10-04.00.000 (КП)
- 014.10-04.00.000 СБ.cdw
- 014.10-04.00.000.spw
- 014.10-04.00.001 (Патрубок).cdw
014.10-03.00.000 (ДГ)
- 014.10-03.00.000 СБ.cdw
- 014.10-03.00.000.spw
- 014.10-03.00.001 (Горелка).cdw
- 014.10-03.00.002 (Патрубок 57).cdw
- 014.10-03.00.003 (Патрубок 32).cdw
014.10-02.00.000 (Оголовок)
- 014.10-02.00.000 СБ.cdw
- 014.10-02.00.0001.spw
- 014.10-02.00.002 (Обечайка).cdw
- 014.10-02.00.003 (Конус).cdw
- 014.10-02.00.004 (Сопло).cdw
- 014.10-02.00.005 (Лопатка).cdw
- 014.10-02.00.006 (Косынка).cdw
014.10-01.00.000 (Ствол)
- 014.10-01.00.000 СБ (Ствол факельный).cdw
- 014.10-01.00.000 СП.spw
- 04.10-01.50.000 (Лин. контр)
  - 014.10-01.50.000 СБ.cdw
  - 014.10-01.50.000 СП.spw
- 014.10-01.40.000 (Топл. газ)
  - 014.10-01.40.000 СБ.cdw
  - 014.10-01.40.000 СП.spw
  - 014.10-01.40.100 СБ.cdw
  - 014.10-01.40.100 СП.spw
- 014.10-01.30.000 (Бег. огонь)
  - 014.10-01.30.000 СБ.cdw
  - 014.10-01.30.000 СП.spw
- 014.10-01.20.000 (Основание)
  - 014.10-01.20.000 СБ.cdw
  - 014.10-01.20.000 СП.spw
  - 014.10-01.20.001 (Диск).cdw
  - 014.10-01.20.002 (Ребро).cdw
  - Сектор.frw
- 014.10-01.10.000 (Ствол)
  - 014.10-01.001 (Ствол).cdw
  - 014.10-01.10.000 СБ.cdw
  - 014.10-01.10.000 СП.spw
  - 014.10-01.10.002 (Вх. патрубок).cdw
014.10-00.00.000 СБ.cdw
014.10-00.00.000 СП.spw
