Газосепаратор поз. ГС-1

461

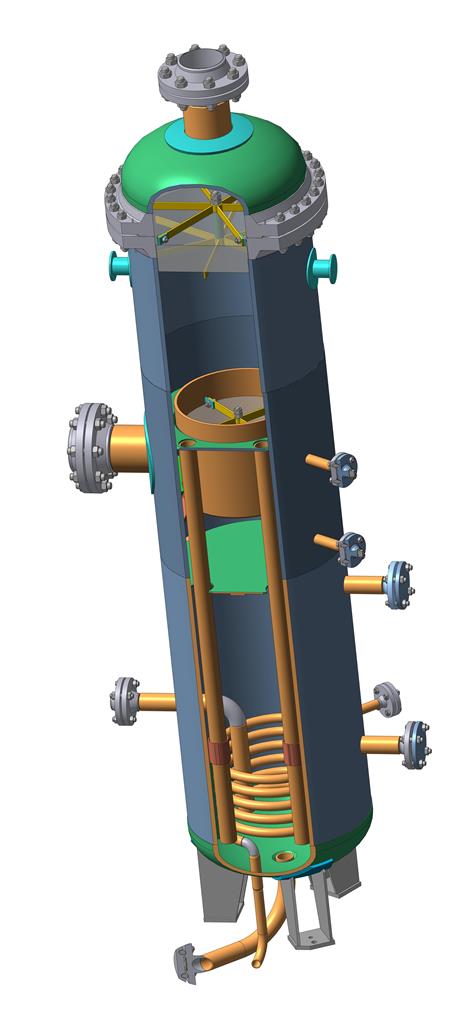

Газосепаратор поз. ГС-1, предназначен для отделения капельной влаги из углеводородного газа.
Основные технические характеристики:
Рабочее давление: 2,14 МПа
Расчетное давление: 2,5 МПа
Рабочая температура: от нуля до плюс 40 град. С
Климатическое исполнение: УХЛ1 ГОСТ 15150
Номинальная вместимость: 0,8 м3
Место установки: вне помещения

Газосепаратор

Автор

Вадим

Дата

21.09.2021

Язык

Русский

Состав

3D сборка

Софт

КОМПАС-3D 16.1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Газосепаратор поз. ГС-1
- 2-65-4-09Г2С-14 ATK 24.200.02-90 - Заглушка.m3d
- ГС1-2,5-600.18.31.06.00.00 СБ - Штуцер для термометра.a3d
- Верхняя часть.m3d
- Набивка сетчатая рукавная НСР (12Х18Н10Т).m3d
- Звезда нижняя большая.m3d
- Р-3,4.17.22.00.00.09 - Платик для заземления.m3d
- ГС1-2,5-600.18.31.12.00.00 СБ - Камера для уровнемера.m3d
- Звезда нижняя малая.m3d
- КШ 50.25.3130.m3d
- Кронштейн.m3d
- ГС1-2,5-600.18.31.06.01.03 - Трубка.m3d
- Накладной лист на нижнее днище.m3d
- Опора.m3d
- Средняя часть ГС-1.m3d
- Звезда верхняя большая.m3d
- Гребенка.m3d
- Полка опорная.m3d
- Проставка.m3d
- Прокладка под пробку М20х1,5.m3d
- Табличка фирменная с подтабличником с теплоизоляцией.m3d
- Кольцо опорное.m3d
- Укрепляющее кольцо шт.А1.m3d
- Звезда верхняя малая.m3d
- Цапфа 4-1-1-300 09Г2С-14 ГОСТ 13716-73.m3d
- Шпилька поз.ГС-1.m3d
- Сборка камеры для уровнемера.a3d
- 2-25-25-09Г2С-14 - Фланец с резьбой.m3d
- ГС1-2,5-600.18.31.06.01.01 - Фланец М20х1,5.m3d
- Змеевик.m3d
- 2-50-4-09Г2С-14 ATK 24.200.02-90 - Заглушка.m3d
- Укрепляющее кольцо шт.Б1.m3d
- ГС1-2,5-600.18.31.06.01.02 - Заглушка.m3d
- ДТ.00.00.04-03 - Пробка М20х1,5.m3d
- Газосепаратор поз.ГС-1.a3d
