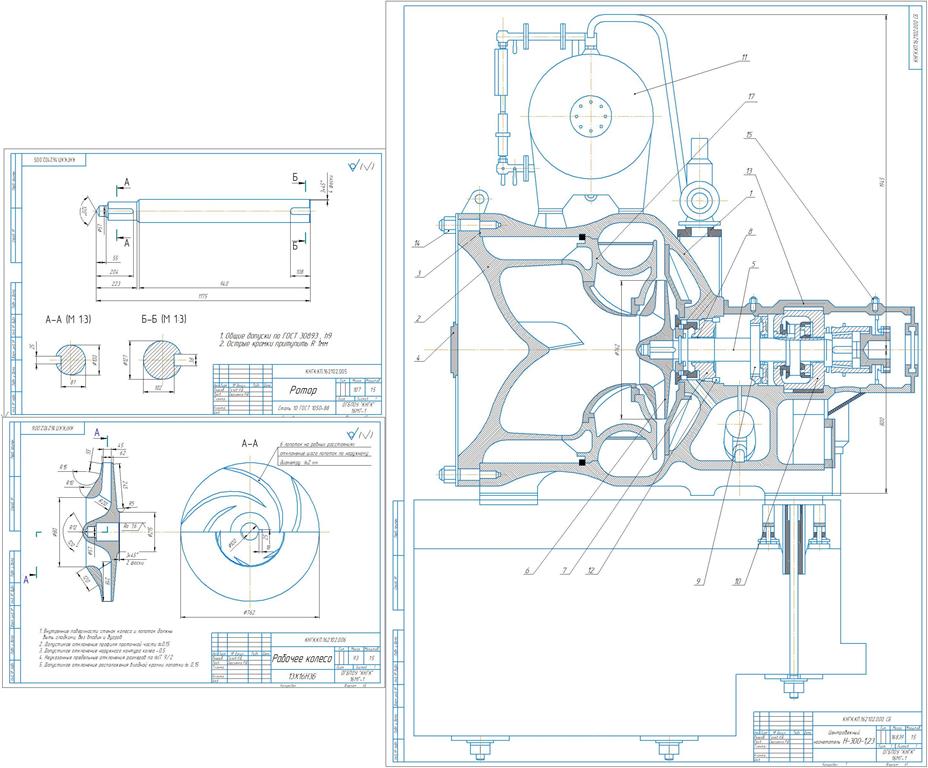

Капитальный ремонт центробежного нагнетателя Н-300-1,23

Касимовский нефтегазовый колледж
Специальность «Монтаж и техническая эксплуатация промышленного оборудования предприятий нефтегазовой отрасли»
Курсовой проект по дисциплине: "Организация ремонтных работ промышленного оборудования и контроль за ними"
На тему: «Спроектировать технологический процесс капитального ремонта «Центробежного нагнетателя Н-300-1,23»
Касимов 2020

Центробежный нагнетатель Н-300-1,23:
Объемная производительность нагнетателя: 260 м3/мин
Начальное давление газа (при входе в нагнетатель): 44,5 ат
Конечное давление газ (при выходе из нагнетателя): 56 ат
Начальная температура газа: 20°С
Удельный вес газа, отнесенный к 20°С и 760 мм рт. Ст.: 0,7 кг/м3
Удельный вес газа при начальном давлении и температуре: 31,2 кг/м3

В данной работе рассматривается капитальный ремонт ротора нагнетателя н-300-1,23

Содержание
1. Введение………………………………………………………………………...1
2. Краткое описание, назначение, устройство и условия работы сборочной единицы (выполнить кинематическую схему)………………………………….3
3. Техническая и эксплуатационная характеристика узла……………………..5
4. Характеристика материала деталей заданного узла с указанием марок, ГОСТов, механических свойств и химического состава……………………….6
5. Разработка технологических процессов разборки и сборки узла…………...9
6. Составление дефектной ведомости на ремонтируемый узел (не менее 20 деталей)…………………………………………………………………………...10
7. Определение межоперационных и общих припусков, выполнить схему расположения допусков и припусков…………………………………………..12
8. Расчет норм времени на все технологические процессы…………………..16
9. Разработка технологического процесса восстановления и заполнение технологических карт……………………………………………………………25
10. Разработка схемы сборки……………………………………………………27
11. Модернизация узла…………………………………………………………..29
12. Мероприятия по антикоррозийной защите………………………………...30
13. Используемая литература…………………………………………………...32
14. Содержание…………………………………………………………………..33
